MOSFET sem rofi: Vinna, gerðir og forrit útskýrð
2026-04-15 261

MOSFET eru mikilvægir rafeindaíhlutir sem notaðir eru til að stjórna afli í mörgum hringrásum.Þeir virka eins fljótir og skilvirkir rofar í nútíma tækjum.Í þessari grein er fjallað um MOSFET rofa, rekstrarstöðu, hvernig hann virkar, hliðarakstur og hleðsluvörn, rofi á háu og lágu hlið, R_DS(on), og forritum.

Vörulisti

Hvað er MOSFET rofi?

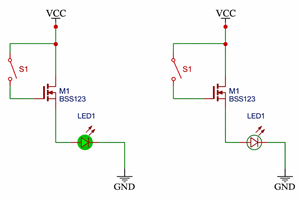

A MOSFET rofi er spennustýrður rafeindarofi sem notar a MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) að stjórna straumflæði milli þess holræsi og uppspretta skautanna.Það er þekkt fyrir einstaklega mikla inntaksviðnám, sem gerir það kleift að stjórna honum með mjög litlum innstraumi.Vegna hraðskipta getu, mikillar skilvirkni og samhæfni við stafrænar rökrásir, er MOSFET mikið notaður sem rafeindarofi í mörgum forritum.

MOSFET starfandi ríki í skiptum

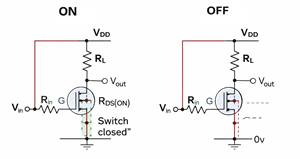

Mynd 2. MOSFET ON OFF Rofi byggt á VGS

MOSFET rofi byggist á tveimur helstu rekstrarástandum sem stjórna straumflæði með því að nota hlið-til-uppspretta spenna (VGS).

Í SLÖKKT ástand (mörkunarsvæði), VGS er undir viðmiðunarspennu.Engin leiðandi rás myndast, þannig að straumur getur ekki flætt á milli niðurfalls og upptöku.MOSFET hegðar sér eins og opinn rofi.

Í ON ástand, VGS fer yfir viðmiðunarspennu.Leiðandi rás myndast sem gerir straumi kleift að flæða.MOSFET virkar eins og lokaður rofi.

Þegar skipt er um forrit færist tækið hratt á milli þessara tveggja ríkja til að ná skilvirkri og háhraðastýringu á straumnum.

Hvernig MOSFET virkar sem rofi

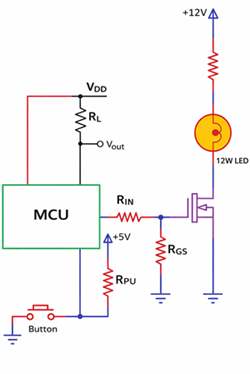

Mynd 3.  MOSFET rofarás sem stjórnar álagi með hliðarspennu

MOSFET stjórnar álagi með því að skipta á milli SLÖKKT og ON ástand í gegnum hliðarspennu.

Þegar hliðarspennan er lágt, MOSFET er eftir SLÖKKT og álagið tekur við enginn straumur.Þegar hliðarspennan er hækkuð umfram það sem krafist er snýst MOSFET ON og leyfir straumi að flæða, að virkja álagið.

Fyrir áreiðanlega skiptingu er hliðarspennan venjulega keyrð vel yfir viðmiðunargildinu.Þetta dregur úr innri viðnám MOSFET og bætir skilvirkni, sérstaklega í raforkunotkun.

Hliðdrif og hleðsluvörn

Hlið drif og hleðsluvörn vísa til réttrar stjórnunar á MOSFET og vernda hann gegn skemmdum.MOSFET hliðið hegðar sér eins og a þétti, þannig að ef það er látið fljóta, getur það kveikja á eða SLÖKKT af handahófi vegna hávaða.Til að koma í veg fyrir þetta, a niðurdráttarviðnám (fyrir N-rás) eða uppdráttarviðnám (fyrir P-rás) er notað.

Mismunandi álag krefst verndar. Viðnámsálag eru örugg, en innleiðandi álag eins og mótorar eða liða geta framleitt spennustoppa (aftur EMF), þannig að það er þörf á afturdíóða. Rafrýmd álag getur dregið mikinn straum við ræsingu, þannig að straumtakmörkun gæti verið nauðsynleg.

MOSFET rofi á háu og lágu hlið

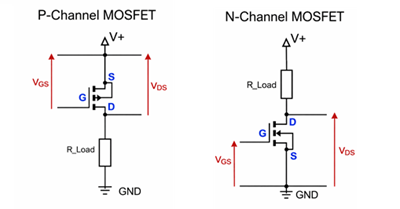

Mynd 4. Háhliða (P-rás) og lághliða (N-rás) MOSFET rofi

Háhliðarskipti

Í háhliðarskiptum er MOSFET settur á milli aflgjafa og hleðslu á meðan hleðslan er tengd við jörðu.Þegar MOSFET kveikir á sér, gefur það spennu til hleðslunnar og kveikir á því.Þessi aðferð er flóknari og notar oft P-rás MOSFET.

Skipting á lágum hliðum

Í lághliðarskiptingu er MOSFET settur á milli hleðslu og jarðar, en álagið er tengt við jákvæðu framboðið.Þegar MOSFET kveikir á, rennur straumur í gegnum álagið til jarðar og kveikir á álaginu.Þessi aðferð er einföld og notar venjulega N-rás MOSFET.

Aðalmunur

Skiptir Tegund	Stjórna Virka
Lághliða	Stjórnar tengingu við jörð
Háhlið	Stýrir tengingu við framboð spennu

Hvers vegna R_DS(on) Skiptir máli í skipti

R_DS(on) skiptir máli við að skipta því það hefur bein áhrif á skilvirkni og hitamyndun MOSFET þegar hann er í ON stöðu.Það táknar viðnámið á milli frárennslis og uppsprettu meðan MOSFET er að leiða, og þessi viðnám veldur aflmissi í formi hita.Því hærra sem R_DS(on), því meira sem tapið er, sem getur dregið úr skilvirkni og hugsanlega skemmt tækið í hástraumsforritum.

Rafmagnstap:

P = I² × R_DS(on)

Spennafall:

V = I × R_DS(on)

Þess vegna skaltu nota MOSFET með lágu R_DS(on) er mikilvægt við að skipta um hringrás, þar sem það lágmarkar orkutap, dregur úr hitauppsöfnun og bætir heildarafköst.

Algeng MOSFET skiptiforrit

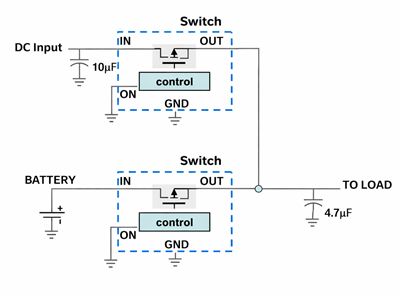

Mynd 5. MOSFET-undirstaða aflrofa milli DC inntaks og rafhlöðu

Aflgjafar

Í aflgjafaforritum eru MOSFET-tæki notaðir sem skiptieiningar til að stjórna spennu og bæta orkuskiptiskilvirkni.Þau gegna mikilvægu hlutverki við að lágmarka orkutap, sem gerir þau mjög áhrifarík í tækjum eins og hleðslutæki og aflbreytum.

Mótorstýringarrásir

Í mótorstýringarrásum eru MOSFET notaðir til að stjórna hraða og stefnu mótora með því að skipta hratt, sem gerir nákvæma notkun kleift.Þau eru almennt notuð í forritum eins og viftur, rafknúin farartæki og vélfærafræði.

Stafrænar hringrásir

Í stafrænum hringrásum þjóna MOSFETs sem grundvallarbyggingareiningar samþættra hringrása.Þau eru mikið notuð í rökhliðum, örgjörvum og minnistækjum, sem gerir kleift að nota nútíma rafeindakerfi.

LED reklar og ljósakerfi

Í LED reklum og ljósakerfum eru MOSFETs notaðir til að stjórna birtustigi á skilvirkan hátt en draga úr heildarorkunotkun.

Niðurstaða

MOSFETs hjálpa til við að stjórna aflinu á skilvirkan hátt með því að skipta á milli ON og OFF stöðu.Rétt notkun, þar á meðal hliðarstýring og vernd, tryggir örugga og áreiðanlega notkun.Á heildina litið eru MOSFETs nauðsynlegir í nútíma rafeindatækni vegna hraða þeirra, skilvirkni og fjölbreytts notkunarsviðs.
