Skilningur á tog-slip og torque-hraða í innleiðslumótorum
2026-04-13 583

Innleiðslumótorar eru mikið notaðir vegna þess að þeir eru einfaldir, sterkir og áreiðanlegir.Til að skilja hvernig þeir virka þurfum við að skoða mið, tog og hraða, þar sem þeir stjórna afköstum mótorsins.Í þessari grein skulum við ræða um miði í örvunarmótor, tog-hraða samband, tog-mið samband og aðferðir til að breyta miði og hraða.

Vörulisti

Hvað er miði í innleiðslumótor?

An innleiðslumótor getur ekki keyrt kl samstilltur hraði vegna þess að ef það gerðist, enginn straumur væri framkallað í snúningnum og ekkert tog yrði framleitt.

Slip gerir tog mögulegt og er skilgreint af muninum á milli samstilltur hraði (Ns) og snúningshraði (Nm).

Miði(r)=(Ns-Nm)/Ns

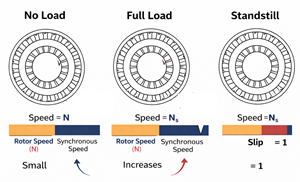

Við mismunandi rekstrarskilyrði er miði mismunandi: kl ekkert álag, miði er mjög lítill;kl fullt álag, miði eykst lítillega;og kl kyrrstöðu, slip er jafnt 1.

s=1(100%)

Hvernig hraði breytist í innleiðslumótor

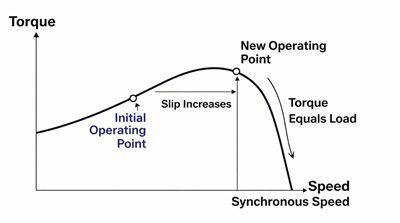

Mynd 2. Hraðabreyting með álagi í innleiðslumótor

Innleiðslumótor starfar aðeins undir samstilltum hraða.Þessi munur skapar mið, sem framleiðir snúningsstraum og tog.

• Þegar álag eykst - minnkar hraði lítillega

• Slip eykst - tog eykst

• Mótorinn stillir sig þar til tog er jafnt álaginu

Toghegðun með miði og hraða

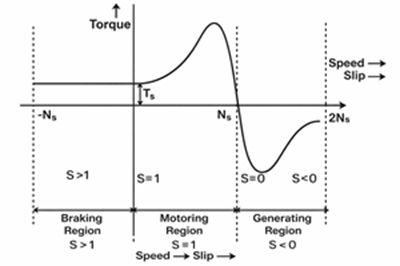

Mynd 3. Togi–hraði og rennieinkenni örvunarmótors

Bæði tog-miði og tog-hraða kúrfur lýsa sömu hreyfihegðun.Tog er núll kl samstilltur hraði (miði = 0), meðan kl kyrrstöðu mótorinn framleiðir byrjunartog.Þegar miði eykst eykst tog einnig upp að hámarksgildi sem kallast niðurbrotstog.Umfram þennan punkt minnkar togið eftir því sem rennur heldur áfram að aukast.

Tog-slip samband örvunarmótors

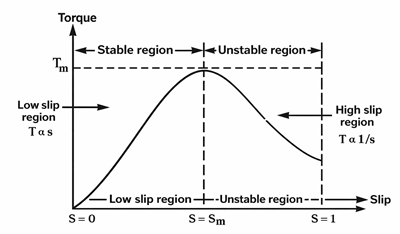

Mynd 4. Induction Motor Torque-Slip Curve

Lágt hálkasvæði (venjulegur rekstur)

Slipinn er lítill og togið eykst næstum línulega með skriði.Í þessu ástandi starfar mótorinn á stöðugan og skilvirkan hátt.

Miðlungs sleðasvæði (hámarks tog)

Tog nær hámarksgildi sínu, sem er kallað niðurbrotstog eða útdráttartog.

Hálkasvæði (óstöðug virkni)

Tog minnkar á meðan straumur og hiti aukast, sem getur leitt til hættu á skemmdum á mótor.

Áhrif snúningsviðnáms

Það eykur sleðann við hámarkstog, bætir byrjunartogið og dregur úr skilvirkni vegna meiri taps á snúningi.

Rekstrarstillingar

• Vélarakstur - eðlilegur gangur

• Framleiðsla - á sér stað þegar mótorinn keyrir yfir samstilltan hraða, venjulega þegar hann er knúinn áfram af utanaðkomandi vélrænni uppsprettu (eins og hverfla eða aðra mótora), sem veldur því að hann veitir kerfinu afl aftur

• Hemlun - mótor hægir hratt á sér

Tog-hraða samband örvunarmótors

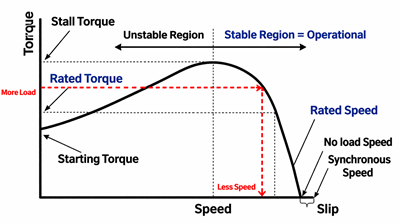

Mynd 5. Togi–hraði eiginleikar innleiðslumótors

Upphafssvæði

Á núllhraða er miðið jafnt og 1 og mótorinn framkallar ræsitog.

Hámarkstogpunktur

Þetta er punkturinn fyrir hæsta togafköst og skilgreinir örugga notkunarmörk mótorsins.

Stöðugt rekstrarsvæði

Mótorinn starfar á hraða sem er nálægt samstilltum hraða, þar sem slippurinn er lítill, sem leiðir til skilvirkrar og stöðugrar notkunar.

Óstöðugt svæði

Tog minnkar á meðan straumur og hiti aukast, sem skapar hættu á stöðvun.

Hraða-Slip Relation

NM = N_S (1-S_M)

Hvar:

• Nm = hraði mótors

• Ns = samstilltur hraði

• Sm = miði

Tog-Slip vs Torque-Speed

Hluti	Tog-Slip	Tog–hraði
Breytilegt	Slipp	Hraði
Fulltrúar	Tog vs Slip	Tog vs hraði
Tilgangur	Notað til greiningar og mótor hönnun	Notað til hagnýtrar frammistöðu skilning
Hegðun innsýn	Sýnir hvernig slip hefur áhrif á tog	Sýnir hvernig hraði breytist með tog

Aðferðir til að breyta hraða og renna í örvunarmótora

VFD (Variable Frequency Drive): Breytir tíðni og spennu fyrir mótorinn, gerir mjúka og nákvæma hraðastýringu.

Pólaskipti: Breytir fjölda skauta í mótornum til að framkalla skrefbreytingar á hraða.

Snúningsviðnám: Bætir viðnám við snúningshringrásina, eykur sleðinn og bætir byrjunartog.

Stator viðnám: Bætir viðnám við stator hringrásina, sem dregur úr hraða mótorsins.

Spennustjórnun: Dregur úr framboðsspennu, eykur sleða og lækkar hraða.

Cascade Control: Notar tvo mótora sem eru tengdir saman til að ná mismunandi hraðastigi.

Slip Recovery: Endurheimtir rennikraft og gefur það aftur til að bæta heildar skilvirkni.

Kostir og takmarkanir

Kostir

• Hjálpar til við að spá fyrir um tog við mismunandi álag

• Aðstoðar við að velja rétta mótorstyrk

• Skilgreinir stöðugt rekstrarsvæði

• Styður frammistöðugreiningu og hönnun

• Aðlagast sjálfkrafa til að hlaða breytingar

Takmarkanir

• Takmörkuð hraðastýring án utanaðkomandi aðferða

• Hár startstraumur

• Skilvirkni er mismunandi eftir álagi

• Tog lækkar eftir hámarkspunkt

• Sumar stjórnunaraðferðir auka tap

Vandamál og lausnir á tog-slip og torque-speed

Tegund	Málefni	Lausnir
Tog-Slip	Lítil byrjun tog	Notaðu snúning viðnámsstýringu
	Hár slipp kl álag (ofhitnun)	Notaðu VFD fyrir betri hálkustjórnun
	Óstöðugt aðgerð á háli	Réttur mótor stærð
	Aukinn rotor tap	Bæta kælikerfi
	Ofgnótt straumur við háan hálku	Venjulegur viðhald á mótoríhlutum
Tog–hraði	Há byrjun núverandi	Notaðu mjúkt ræsir eða VFD
	Hraðafall undir álagi	Rétt álag samsvörun
	Rekstur næstum bilun tog	Forðastu starfar á óstöðugu svæði
	Takmarkaður hraði stjórna	Settu á spennu eða tíðnistjórnun
	Ofhitnun í óstöðugu svæði	Fylgjast með hitastig og álag

Notkun örvunarmótora

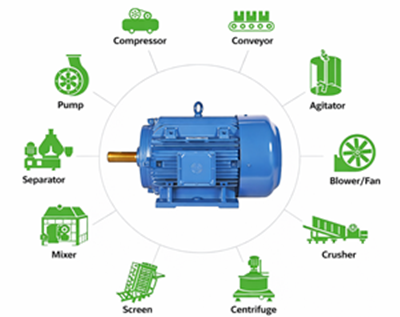

Mynd 6. Notkun örvunarmótora í iðnaðarkerfum

Létt álagskerfi - Notað í viftur, blásara, dælur og þjöppur þar sem krafist er mjúkrar notkunar og skilvirkni.

Þungt álagskerfi - Notað í færiböndum, mulningum, krana, lyfturum og lyftum sem þurfa hátt byrjunartog og sterka hleðslu.

Iðnaðarkerfi - Notað í textíl-, pappírs- og stáliðnaði þar sem stöðugur hraði og áreiðanleg frammistaða eru mikilvæg.

Ítarleg forrit - Notað í rafknúnum ökutækjum og vindorkukerfum sem krefjast skilvirkrar notkunar á mismunandi hraða.

Niðurstaða

Slip, tog og hraði útskýra hvernig innleiðslumótor ræsir, keyrir og höndlar mismunandi álag.Þessi hugtök hjálpa til við að velja rétta mótorinn, bæta afköst og forðast vandamál eins og bilun eða ofhitnun.Í einföldu máli, skilningur á þessu gerir rekstur mótor skilvirkari og áreiðanlegri.
