Rafeindatækni er mikilvæg til að stjórna miklu raforku og GTO tyristor er mikið notaður á þessu sviði.Þetta er aflmikið skiptitæki sem hægt er að kveikja og slökkva á í gegnum hliðið, sem gerir það sveigjanlegra en hefðbundin tæki.Í þessari grein skulum við ræða GTO tyristor, uppbyggingu hans, virkni, gerðir, eiginleika, notkun, samanburð, hönnunarsjónarmið og framtíð.

Vörulisti

Hvað er GTO Thyristor?

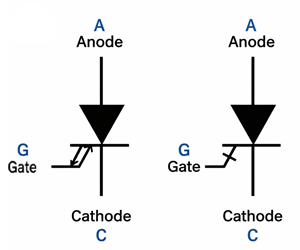

A GTO tyristor er aflmikill hálfleiðararofibúnaður með þremur skautum: skaut, bakskaut, og hlið.Það er hægt að kveikja á því með a jákvæður hliðarstraumur og slökkt með a neikvæður hliðarstraumur.Þetta gerir það að fullu stjórnað, einátta tæki sem gerir straum kleift að flæða frá rafskaut til bakskauts.

GTO innri uppbygging

Mynd 2. GTO innri uppbygging með PNPN lögum og tengingum J1–J3

GTO tyristor er gerður úr fjórum hálfleiðaralögum raðað sem PNPN.Þessi lög mynda þrjú mót sem kallast J1, J2, og J3, sem stjórna því hvernig tækið lokar eða leiðir straum.

Aðalhlutar

• P+ rafskautslag styður straumflæði og kveikju

• N-grunnlag stjórnar áframspennublokkun

• P-grunnlag, tengt við hliðið, stjórnar rofi

• N+ bakskautslag styður mikið straumflæði

Gatnamót J1, J2, J3

• J1 er á milli rafskautsins og N-basans

• J2 er miðlæg tenging sem stjórnar rofi

• J3 er nálægt bakskautinu og styður leiðni

Þessi mót ákvarða hvort tækið er ON eða OFF.

Vinnureglur GTO

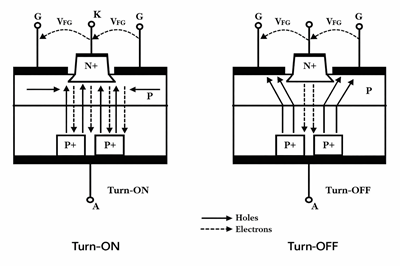

Mynd 3. GTO aðgerð sem sýnir kveikt og slökkt með flutningsflæði

GTO virkar eins og a hefðbundinn tyristor en leyfir slökkt í gegnum hliðið.Þegar framspenna er beitt eru J1 og J3 frambeygðir á meðan J2 hindrar straum.Tækið kveikir á þegar jákvæður hliðstraumur er beitt, sem gerir straumi kleift að flæða frá rafskauti til bakskauts.

Til að slökkva á tækinu er neikvæðum hliðarstraumi beitt, sem fjarlægir geymda hleðslubera og dregur úr straumi þar til hann hættir.Lítill straumur streymir stutta stund áður en algjörlega er slökkt.Kveikja krefst lágs hliðsstraums, en slökkva krefst hærri hliðstraums.

GTO gerðir og rekstrarhamur

Tegundir GTO

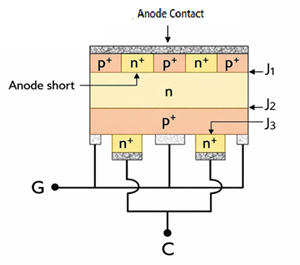

Mynd 4.  Ósamhverf GTO uppbygging með skammskaut

• Ósamhverfar GTO

Ósamhverft GTO er fínstillt fyrir mikla framvirka blokkunargetu og lítið tap á ástandi, en afturábak blokkunargeta hans er takmörkuð.Vegna þessa er það venjulega notað með andstæðingur-samhliða díóða í breytir og inverter hringrásum.Þetta er algengasta tegundin í hagnýtum aflmiklum forritum.

Mynd 5. Samhverf GTO uppbygging með tvíátta spennublokkun

• Samhverft GTO

Samhverft GTO getur lokað fyrir spennu bæði fram og aftur.Þetta gerir það gagnlegt í hringrásum þar sem þörf er á meðhöndlun öfugspennu.Hins vegar er þessi uppbygging sjaldgæfari vegna þess að hún felur venjulega í sér málamiðlanir í samanburði við ósamhverfu gerð.

Í notkun getur GTO verið áfram í áframhaldandi blokkunarham þegar jákvæð rafskautspenna er til staðar en ekkert hliðarmerki er beitt.Þegar hliðarræsi er beitt fer tækið í framleiðniham og straumur flæðir frá rafskautinu að bakskautinu.Undir öfugri hlutdrægni fer hegðunin eftir GTO gerðinni: samhverft GTO getur hindrað öfugspennu, en ósamhverfur GTO getur það venjulega ekki og treystir því á ytri andstæðingur-samhliða díóða.

GTO spenna og straumeiginleikar

• Í áfram blokkun, aðeins lítill lekastraumur rennur

• Í framleiðni, tækið ber mikinn straum með lágu spennufalli

• Í öfug blokkun, lítill öfugur lekastraumur er til staðar

Tækið kveikir á með hliðarmerki og slokknar með neikvæðum hliðarstraumi, sem gerir stjórnaða skiptingu kleift án ytri skipta.

Kostir og takmarkanir GTO

Fríðindi

• Hliðstýrð kveikja og slökkva

• Engin þörf á ytri flutningsrásum

• Geta meðhöndlað háspennu og straumstig

• Áreiðanleg í krefjandi iðnaðarnotkun

Takmarkanir

• Krefst öflugs hliðardrifs, sérstaklega til að slökkva á

• Hærra leiðnartap miðað við SCR

• Hægari skiptihraði en nútíma tæki

• Krefst verndarrása fyrir örugga notkun

GTO umsóknir

GTOs eru aðallega notaðir í háspennu, aflmiklum kerfum þar sem skiptitíðni er tiltölulega lág en samt er þörf á stjórnað kveikja og slökkva.Í mótordrifum og drifum með breytilegum tíðni hjálpa þeir við að stjórna miklu aflflæði í iðnaðarbúnaði.Í inverterum og breytum eru þeir notaðir þar sem þörf er á sterkri straummeðferð og áreiðanlegum rofaafköstum undir miklu álagi.

GTOs hafa einnig verið mikið notaðar í togkerfum, þar á meðal rafeimreiðum og öðrum járnbrautum, þar sem rafmagnsálag er mikið og rekstrarskilyrði krefjandi.Í HVDC sendingum og öðrum raforkukerfum á veitustigi eru þau metin fyrir getu sína til að stjórna miklum straumi og háspennu á skilvirkari hátt en tæki sem eru ætluð fyrir hraðari en léttari skipti.

GTO vs nútíma tæki

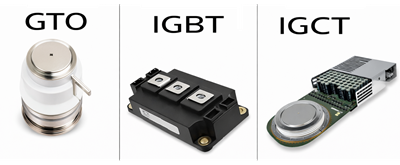

Mynd 6. GTO vs IGBT vs IGCT

Eiginleiki	GTO	IGBT	IGCT
Stjórna	Straumstýrður	Spennustýrður	Bætt straumstýring
Skiptihraði	Í meðallagi	Hátt	Mjög hátt
Kraftmeðferð	Mjög hátt	Miðlungs til hátt	Mjög hátt
Gate Drive	Hátt	Lágt	Í meðallagi
Skilvirkni	Í meðallagi	Hátt	Mjög hátt

Niðurstaða

GTO tyristorinn er mikilvægt tæki sem bætti stjórnun í öflugum kerfum.Þrátt fyrir að nútíma tæki eins og IGBT og IGCT séu nú algengari, er GTO enn notað í mörgum núverandi forritum.Skilningur á GTO hjálpar til við að byggja upp sterkan grunn í rafeindatækni og þróun hennar.Það er enn dýrmætt efni fyrir alla sem læra rafeindatækni.háspenna og straumur.
