Hvað er TRIAC dimmer og hvernig virkar það?
2026-04-12 991

Rafstraumur er mikið notaður í daglegu rafkerfi, en mörg tæki þurfa ekki fullt afl allan tímann.Til að stjórna birtustigi, hraða eða hita verða hringrásir að stilla hversu mikið afl er afhent.Ein algengasta lausnin er TRIAC dimmer, sem gerir mjúka og skilvirka stjórn á straumafli.Þessi grein útskýrir hvernig rafstraumur virkar, hvernig TRIAC tæki starfa og hvernig mismunandi íhlutir vinna saman til að stjórna framleiðsla.

Vörulisti

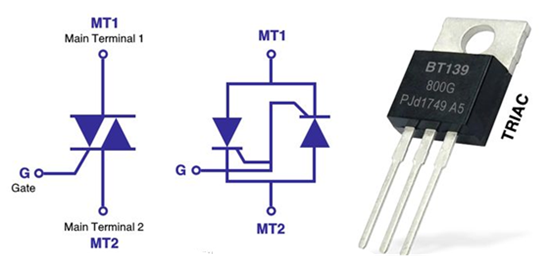

Mynd 1. TRIAC tákn og líkamlegur hluti

Hvernig AC Power virkar og hvers vegna við stjórnum því

Riðstraumur (AC) er staðlað form rafmagns finnast á heimilum og flestum rafkerfum.Ólíkt jafnstraumi (DC), rennur AC ekki í eina átt.Þess í stað skiptir spennan stöðugt á milli jákvæðrar og neikvæðrar og myndar slétt sinusbylgjuform.

Þessi breytileg hegðun endurtekur sig á fastri tíðni, venjulega 60 Hz (120 V RMS) í sumum löndum eða 50 Hz (230 V RMS) í öðrum.RMS (root mean square) gildið táknar virka spennu sem send er til raftækja.

Í sumum forritum þurfa flest tæki ekki stöðugt fullt afl.Ljósakerfi þurfa stillanleg birtustig, ofnar þurfa hitastýringu og mótorar starfa á mismunandi hraða eftir verkefninu.Án réttrar stjórnunar fer umframorka oft til spillis sem hita eða takmarkar kerfið við einfalda ON/OFF notkun.

Til að leysa þetta er AC afl stjórnað með því að stjórna því hversu mikið af hverri bylgjulögunarlotu nær álaginu.Þetta gerir kerfum kleift að skila aðeins nauðsynlegu magni af orku, sem bætir skilvirkni, afköst og líftíma íhluta.Í lausnum eins og TRIAC dimmerum er aflstýring náð með því að kveikja á tækinu á ákveðnum tímapunkti í hverri hálflotu, og stilla afköst í raun án óþarfa orkutaps.

Til að skilja hvernig þessari stjórn er náð í raunverulegum hringrásum er nauðsynlegt að skoða fyrst tækið sem gerir það mögulegt: TRIAC.

Hvað er TRIAC?

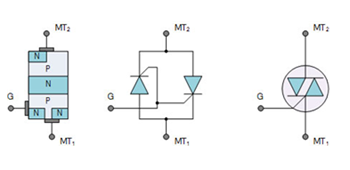

Mynd 2. TRIAC innri uppbygging og samsvarandi hringrás

A TRIAC (Triode for Alternating Current) er rafeindabúnaður sem notaður er til að stjórna straumafli.Það virkar eins og rofi sem getur kveikt og slökkt á straumnum í báðar áttir AC hringrásarinnar.TRIAC hefur þrjár skautanna: MT1, MT2 og Gate.Þegar lítið merki er gefið á hliðið kveikir TRIAC á og leyfir straumi að flæða.Það helst ON það sem eftir er af þeim hálftíma og slekkur sjálfkrafa á sér þegar straumurinn fer niður í núll.Þar sem það getur stjórnað báðum helmingum AC bylgjuformsins, getur einn TRIAC komið í stað tveggja SCRs, sem gerir hringrásina einfaldari og hagkvæmari.

Hvað er TRIAC dimmer?

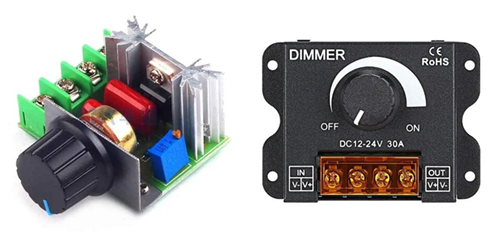

Mynd 3. TRIAC dimmerareining

A TRIAC dimmer er hringrás sem notar TRIAC til að stjórna magni riðstraums sem afhent er til hleðslu, eins og ljóss, viftu eða hitara.Í stað þess að einfaldlega kveikja eða slökkva á aflinu að fullu, stillir það úttakið með því að stjórna því hvenær TRIAC kveikir á í hverri AC lotu.

Í notkun er TRIAC SLÖKKT í upphafi hverrar hálfrar lotu.Eftir stutta töf er kveikt á því, sem gerir straum kleift að flæða þann hluta sem eftir er af hringrásinni.Með því að breyta þessari seinkun stjórnar hringrásin hversu mikið af bylgjuforminu nær álaginu.Styttri seinkun gefur meira afl en lengri seinkun dregur úr krafti.

Þessi aðferð er kölluð fasahornsstýring, og það gerir mjúka aðlögun á birtustigi, hraða eða hita án þess að sóa mikilli orku.

Hvað er fasahornsstýring?

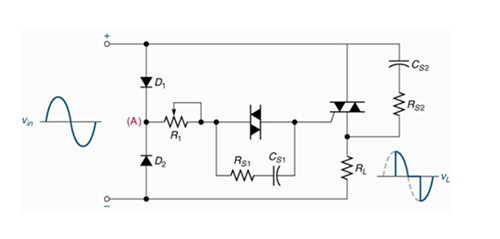

Mynd 4. Triac Phase Controller

Fasahornsstýring er tækni sem notuð er til að stilla straumafl með því að breyta þeim stað í hverri lotu þar sem leiðni hefst.Í stað þess að nota alla bylgjuformið er aðeins valinn hluti leyfður að fara í álagið.

Í AC merki hefur hver hringrás tvo helminga: jákvæða og neikvæða.Í upphafi hverrar hálfrar lotu er rofibúnaðurinn SLÖKKUR.Eftir seinkun kveikir það á honum og leyfir straumi að flæða það sem eftir er af þeim hálftíma.Þessi seinkun er kölluð skothorn (venjulega mælt í gráðum frá 0° til 180°).

• Lítið skothorn (snemma kveikja) → megnið af bylgjuforminu fer yfir → meiri kraft

• Stórt skothorn (seint kveikt) → minna af bylgjuforminu fer → minna afl

Með því að stilla þetta horn breytir hringrásin virku spennunni (RMS spennu) sem beitt er á álagið, sem stjórnar birtustigi, hraða eða hitaútstreymi beint.

Þó að þessi aðferð sé skilvirk breytir hún líka lögun bylgjuformsins.Í stað sléttrar sinusbylgju verður úttakið „skert“ eða brenglað, sem getur valdið rafhljóði og haft áhrif á viðkvæm tæki.

Helstu íhlutir notaðir í TRIAC hringrásir

TRIAC - Aðalrofibúnaðurinn sem stjórnar flæði AC straums til álagsins.

DIAC - Hjálpar til við að kveikja á TRIAC með því að veita skarpan og stöðugan púls á hliðið.

RC net (viðnám og þétti) - Stjórnar tímasetningu með því að hlaða þéttann og stilla þegar TRIAC kveikir á.

Pottíometer - Breytileg viðnám sem gerir kleift að stilla úttakið auðveldlega (birtustig, hraði eða hiti).

Snubber hringrás (Resistor + Capacitor) - Ver TRIAC gegn hávaða og kemur í veg fyrir óæskilegan gang.

Hlaða (Lampi, vifta, hitari osfrv.) - Tækið sem tekur við stýrðu aflinu.

Hvað gerir DIAC í TRIAC dimmer?

A DIAC er notað til að kveikja á TRIAC á stjórnaðan og stöðugan hátt, sem hjálpar hringrásinni að virka vel.Það helst slökkt á meðan spennan yfir það er lág og hleypir engum straumi framhjá.Þegar þétturinn í RC netinu hleðst eykst spennan smám saman.Þegar þessi spenna nær niðurbrotsstigi DIAC kviknar skyndilega á DIAC og gefur frá sér skarpan púls til TRIAC hliðsins.Þessi púls tryggir að TRIAC kviknar hratt og örugglega.

Þar sem DIAC leiðar aðeins á tilteknu spennustigi hjálpar það til við að búa til samræmda kveikingu í bæði jákvæðum og neikvæðum hálflotum AC merkisins.Þetta bætir heildarafköst dimmersins með því að draga úr ójöfnu framlagi og flöktandi.Það kemur einnig í veg fyrir snemmtæka eða veika ræsingu, sem gæti valdið óstöðugri starfsemi.

Hvernig RC hringrásir stjórna kveikjutíma

Mynd 5. RC hálfbylgju kveikjurás

An RC hringrás (viðnám og þétti) stjórnar tímasetningu þegar TRIAC kveikir á í hverri AC lotu.Í upphafi hverrar hálflotu byrjar þétturinn að hlaðast í gegnum viðnámið.Hraði þessarar hleðslu fer eftir viðnámsgildinu.

Þegar þéttinn hleðst eykst spennan yfir hann smám saman.Þegar þessi spenna er orðin nógu há virkjar hún DIAC, sem sendir síðan púls til TRIAC hliðsins og kveikir á því.Þetta þýðir að TRIAC kviknar ekki strax, það bíður þar til þétturinn nær nauðsynlegri spennu.

Með því að breyta viðnáminu (venjulega með potentiometer) er hægt að stilla hleðslutímann.Minni viðnám gerir þéttinum kleift að hlaða hraðar, sem veldur því að TRIAC kveikir fyrr á sér og gefur meira afl.Hærri viðnám hægir á hleðslunni, seinkar kveikjupunktinum og dregur úr aflgjafanum.

TRIAC aðgerð í jákvæðri hálfhring

Á meðan jákvæð hálflota AC bylgjuformsins, spennan byrjar á núlli og eykst í átt að hámarki.Í upphafi þessarar lotu er TRIAC áfram OFF, þannig að enginn straumur flæðir í gegnum álagið.Á sama tíma byrjar þétturinn í RC netinu að hlaðast í gegnum viðnámið.

Þegar þéttaspennan eykst smám saman nær hún að lokum DIAC brotspennu.Þegar þetta gerist leiðir DIAC og sendir skarpan púls til TRIAC hliðsins.Þessi púls kveikir á TRIAC, sem gerir straum kleift að flæða frá AC uppsprettu í gegnum álagið og yfir TRIAC.

Þegar kveikt er á, heldur TRIAC áfram að leiða það sem eftir er af jákvæðu hálfhringnum.Það slokknar ekki strax eftir að hliðarmerkið er fjarlægt.Þess í stað er það ON þar til straumurinn fer náttúrulega niður í núll í lok lotunnar.

• Fyrri ræsing leiðir til meiri afköst

• Síðar ræsing leiðir til minnkaðs afl

• Magn aflsins sem afhent er fer eftir því hvenær TRIAC er ræst innan hálfferilsins

Þegar AC spennan fer aftur í núll, fellur straumurinn niður fyrir stöðvunarstrauminn og TRIAC slekkur náttúrulega á sér, tilbúinn fyrir næstu lotu.

TRIAC aðgerð í neikvæðri hálflotu

Í neikvæða hálfhringnum snýst spennan við, þannig að straumur flæðir í gagnstæða átt.Þéttin hleðst nú öfugt í gegnum RC netið.Þegar spennan nær DIAC stigi kveikir hún á TRIAC og kveikir á honum.

Eftir það fer straumur í gegnum álagið í gagnstæða átt það sem eftir er af hálflotunni.TRIAC heldur áfram á meðan straumurinn er nógu mikill.

• Stutt töf → meiri kraftur

• Löng seinkun → minni kraftur

• Afl fer eftir því hversu mikið af hringrásinni er notað

Þegar spennan fer aftur í núll verður straumurinn of lágur og TRIAC slekkur á sér.

Hvernig TRIAC dimmer dregur úr krafti

A TRIAC dimmer dregur úr afli um leyfa aðeins hluta af hverri AC lotu að ná álaginu.Í stað þess að fara framhjá fullri bylgjuforminu seinkar það þegar straumurinn byrjar að flæða í hverri hálflotu.Í upphafi hverrar lotu er TRIAC OFF.Eftir stutta töf kveikir hann á og lætur straum flæða þann hluta sem eftir er af hringrásinni.Ef það kveikir snemma á því fer megnið af bylgjuforminu í gegn, þannig að krafturinn er mikill.Ef það kviknar seint er aðeins lítill hluti af bylgjuforminu notaður, þannig að krafturinn minnkar.Þar sem minna af bylgjuforminu er afhent, verður virka spennan (RMS spenna) lægri.Þetta er ástæðan fyrir því að ljósið verður daufara, viftan gengur hægar eða hitarinn framleiðir minni hita.

Hvernig bylgjulögunarbreytingar hafa áhrif á úttak

Þegar TRIAC dimmer stjórnar krafti heldur hann ekki upprunalegu sléttu AC bylgjuforminu.Þess í stað klippir það hluta af hverri lotu, þannig að úttaksbylgjuformið verður ófullnægjandi eða "hakkað.”

Þessi breyting á lögun hefur bein áhrif á hvernig tækið hegðar sér.Þar sem aðeins hluti af bylgjuforminu er afhent minnkar virka spennan (RMS spenna) sem lækkar aflið.Þess vegna verða ljósin daufari, mótorar ganga hægar og ofnar framleiða minni hita.

Hins vegar hefur breytt bylgjulögun einnig nokkrar aukaverkanir.Skyndileg skipting skapar skarpar brúnir í merkinu, sem getur framleitt rafhljóð og truflanir.Í sumum tilfellum getur þetta valdið flökt í ljósum eða suðhljóð í tækjum.

Hvernig Snubber hringrásir vernda íhluti

Hringrás er notuð til að vernda TRIAC gegn skyndilegum spennubreytingum og óæskilegri kveikju.Það samanstendur venjulega af viðnám og þétta sem eru tengdir í röð yfir TRIAC.Meginhlutverk þess er að takmarka hraða spennubreytinga (dv/dt) og halda rofanum stöðugum.

Þegar hringrásin stjórnar innleiðandi álagi eins og mótorum eða spennum geta skyndilegar breytingar á straumi skapað háspennu.Þessir toppar geta skemmt TRIAC eða valdið því að hann kveikist óviljandi.Hringrásin hjálpar til við að gleypa og slétta út þessa spennustoppa, sem bætir áreiðanleika.

Þéttin bregst hratt við hröðum spennubreytingum á meðan viðnámið stjórnar straumnum og kemur í veg fyrir of mikið flæði.Saman draga þeir úr rafmagnsálagi á TRIAC og tryggja rétta virkni.

Kostir og gallar TRIAC dimmers

Kostir TRIAC dimmers:

Notar fáa íhluti, sem gerir hringrásina á viðráðanlegu verði og auðvelt að smíða.

Stillir úttak án þess að sóa mikilli orku sem hita.

Minni en vélrænar rofalausnir.

Leyfir hægfara stjórn á birtustigi, hraða eða hita.

Engir hreyfanlegir hlutar, þannig að það hefur lengri líftíma.

Ókostir TRIAC dimmers:

Virkar kannski ekki vel með sumum LED ljósum eða rafeindatækjum.

Getur myndað truflanir vegna röskunar bylgjulögunar.

Sérstaklega við lágt afl eða með ósamrýmanlegu álagi.

Ekki eins nákvæm og nútíma stafrænar stjórnunaraðferðir.

Gæti þurft hitakökur fyrir réttan rekstur.

TRIAC vs SCR: Hver er munurinn?

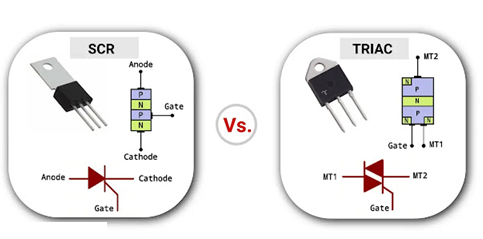

Mynd 6. TRIAC vs SCR

Eiginleiki	SCR (kísilstýrður afriðli)	TRIAC (Tríóde fyrir riðstraum)
Núverandi stefna	Aðeins ein átt	Báðar áttir
AC Control	Þarf tvo SCR fyrir fulla AC stjórn	Stýrir fullri AC hjóla með einu tæki
Rekstur	Kveikir á þegar kveikt, SLÖKKT við núllstraum	Sama, en virkar í báðar hálfar lotur
Hringrásarflókið	Flóknari (tveir tæki sem þarf)	Einfaldara (einfaldur tæki)
Umsóknir	Afriðlar, mikil aflstýring	Dimmar, viftuhraði stjórn, hitari
Skiptitegund	Einátta	Tvíátta
Kostnaður & Stærð	Hærra (meira íhlutir)	Lægri (færri íhlutir)
Hlið kveikja	Kveikt í einu aðeins pólun	Hægt að kveikja í margir fjórir
Meðhöndlun spennu	Betra fyrir hátt spennuforrit	Miðlungs spenna getu
Núverandi meðhöndlun	Handföng hærra núverandi stigum	Lægri en SCR inn mikil aflnotkun
Skiptihraði	Hraðari og meira stöðugt	Aðeins hægari vegna að tvíátta hönnun
Hávaðanæmi	Minna viðkvæm fyrir hávaða	Viðkvæmari fyrir dv/dt og hávaði
Dæmigert notkun í AC	Stjórnað afriðlar, iðnaðardrif	Ljósdimfarar, heim tæki
Hitaafköst	Betra fyrir mikil afl kerfi	Þarf varlega hita stjórnun
Stjórna nákvæmni	Nákvæmari í stýrð kerfi	Einfaldara en minna nákvæmt

Niðurstaða

TRIAC dimmers veita einfalda og áhrifaríka leið til að stjórna straumafli með því að stilla hversu mikið af hverri lotu nær álaginu.Með því að nota íhluti eins og DIAC, RC netið og snubber hringrásina getur kerfið starfað vel og áreiðanlega.Þó að TRIAC dimmerar séu notaðir vegna lágs kostnaðar og einfaldrar hönnunar, þá hafa þeir einnig takmarkanir eins og hávaða og samhæfnisvandamál við sumt álag.Að skilja hvernig þessar hringrásir virka hjálpar til við að velja réttu lausnina fyrir mismunandi forrit.
