Að skilja RS485: Pinouts, raflögn og lykilupplýsingar fyrir áreiðanlegar net
2024-11-19 17613

RS485 samskiptareglur gegna mikilvægu hlutverki við að auðvelda Modbus samskipti fyrir líkan 77X vörur.Það er mikilvægt að huga að tæknilegum forskriftum Rs485, þar með talið öflugri snúru gerð, ítarlegu pinna fyrirkomulagi og nákvæmum leiðbeiningum um raflögn.Þessir þættir tryggja árangursríka gagnaflutning og áreiðanleika kerfisins yfir fjölbreytt forrit.Ennfremur, eindrægni samhæfni samskiptareglna við fjölbreytt úrval hálfleiðara, þétta, viðnáms og samþættra hringrásar (ICS) auðgar fjölhæfni þess í tæknilegum útfærslum.

Vörulisti

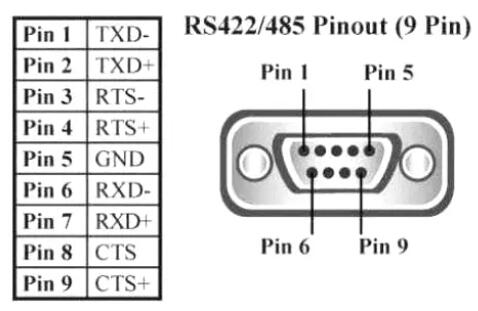

Rs485 pinout

Hvað er Rs485?

Rs485 er samskiptastaðall sem mikið er notað í iðnaðar- og sjálfvirkni kerfum.Það er nauðsynlegt til að virkja Modbus samskipti í líkan 77X af vörum.Þessi uppsetning verður nauðsynleg þegar samþætta tæki eins og RM1000, RM2000 eða annan Modbus-samhæfan búnað með 77X-seríu vörunum.

Í hagnýtum forritum auðveldar RS485 áreiðanlegar gagnaskipti milli tækja yfir lengri vegalengdir og í rafrænu hávaðasömu umhverfi.Til dæmis, þegar 77X vöru er tengt við RM1000 mát, tryggir RS485 viðmótið stöðugt og villulaust gagnaflutning, jafnvel í flóknum innsetningar.Að setja upp RS485 felur í sér að stilla samskiptabreytur, svo sem baudhraða og jöfnuður, til að passa við öll tengd tæki.Rétt uppsagnarviðnám getur einnig verið krafist í báðum endum netsins til að viðhalda heilleika merkja.

Forskriftir

Littelfuse Inc. Rs485-USB er áreiðanleg viðmótseining sem er hönnuð til að brúa RS485 samskiptanet með USB tengi.Tæknilegar upplýsingar og eiginleikar þess tryggja óaðfinnanlega samþættingu í margvíslegum iðnaðar- og viðskiptakerfum.

Tegund	Færibreytur
Leiðartími verksmiðjunnar	9 vikur	Staða hluta	Virkur
Rakanæmi (MSL)	Á ekki við	Aukabúnað	Kapalssamsetning
ROHS staða	Rohs3 samhæft

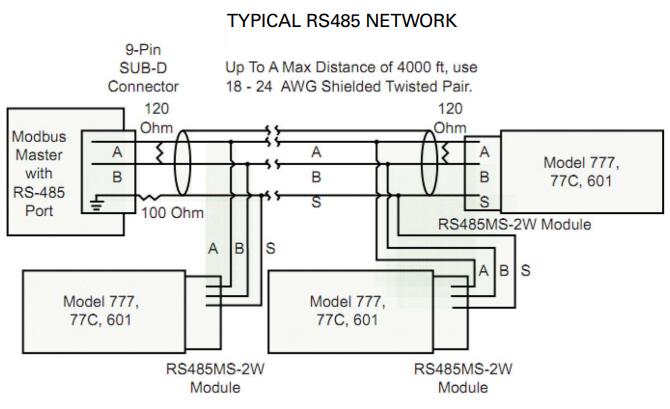

Rs485 raflögn

Grundvallaratriði RS485 stillingar krefst línulegrar strætógrindar og útrýma öllum netum útibúum sem gætu truflað heiðarleika merkja.Uppsetning 120 ohm uppsagnarviðnáms við hverja útlimum snúrunnar skiptir sköpum þar sem það lágmarkar endurspeglun merkja sem getur leitt til spillingar gagna.Þegar þessi stilling er rétt útfærð styður þessi stilling útbreiddar samskipta vegalengdir, oft yfir 1 km, en viðheldur háhraða gagnaflutningsgetu allt að 10 Mbps eða meira.

Nauðsynleg kaðall fyrir RS485 samskiptakerfi

Að skilja skipulag leiðara

Rs485 samskiptakerfi eru oft misskilin hvað varðar kaðallþörf þeirra.Andstætt hugmyndinni um að krefjast aðeins tveggja leiðara, þurfa RS485 uppsetningar þrjá leiðara ásamt viðbótarhlíf.Tvöfaldir leiðararnir skipta sköpum fyrir að bera mismunadrifin, sem eru burðarásin á öflugri samskipta getu Rs485.Þessi uppsetning er hluti af því að lágmarka röskun og tryggja heilleika gagna yfir langar vegalengdir.

Hlutverk skjöldsins í hávaða

Skjöldurinn í RS485 kaðall, tengdur við jörðu í öðrum endanum, gegnir ómissandi hlutverki við að draga úr rafsegultruflunum (EMI) sem getur stofnað heiðarleika merkisins í hættu.Þessi truflun getur stafað af ýmsum áttum, svo sem iðnaðarvélum eða öðrum rafeindatækjum.Í hagnýtum atburðarásum, sérstaklega í iðnaðarumhverfi, hefur í raun grundvölluð verndun reynst auka áreiðanleika samskipta verulega.Með því að takmarka hávaða við jörðina kemur það í veg fyrir að truflunin síast inn í mismunadrifin.

Nauðsynleg einkenni Rs485

Advanced Signal Isolation

RS485 veitir öfluga sjóneinangrun til að vernda viðkvæman búnað frá hugsanlegum skaðlegum línuspennum.Þessi einangrun tryggir að allar háspennutruflanir á samskiptalínunum ná ekki viðkvæmum íhlutum kerfisins.Á sviði sjálfvirkni iðnaðar, til dæmis, er þessi eiginleiki áríðandi þar sem hann eykur áreiðanleika og langlífi kerfisins.Reyndir tæknimenn forgangsraða kerfum oft með slíka einangrunargetu til að draga úr hættu á tjóni og viðhalda stöðugum afköstum í ýmsum rekstrarumhverfi.

Auka vöruknúna eiginleika

Með 77x vöruknúnu virkni sinni stendur RS485 áberandi með því að skila skilvirkri og aðlögunarhæfri samskiptalausn.Þessi forskrift felur í sér að hægt er að knýja tæki sem nota RS485 í gegnum samskiptalínuna sjálfa og útrýma þörfinni fyrir viðbótarafli.Slík sjálfbjarga hönnun einfaldar ekki aðeins uppsetningarferlið heldur dregur einnig úr heildar kostnaði við innviði.Í hagnýtum atburðarásum getur þetta verið sérstaklega gagnlegt á fjarlægum eða auðlindasamþykktum stöðum þar sem kraftframboð er takmarkað.

Fylgni við RS-485 staðla

Fylgni við RS-485 staðalinn tryggir víðtæka samvirkni og samræmi milli tækja.Að fylgja þessum stöðlum er mikilvægt fyrir framleiðendur og verkfræðinga sem miða að því að þróa kerfi sem eru bæði áreiðanleg og samhæf.Staðallinn skilgreinir rafmagnseinkenni sem stuðla að skýrum samskiptum milli samtengdra tækja, jafnvel í hávaðasömum iðnaðarumhverfi.Það er athyglisvert að nefna að það getur verið afgerandi þáttur í árangursríkri kerfishönnun og kemur oft í veg fyrir að samskiptabrot eða heiðarleiki gagna.

Fjarstýringaraðgerðir

RS485 auðveldar ytri endurstillingargetu, mjög metinn eiginleiki til að viðhalda spenntur kerfisins.Þessi fjarlæga endurstillingaraðgerð gerir tæknimönnum kleift að leysa og endurheimta eðlilega notkun án þess að þurfa að fá líkamlega aðgang að búnaðinum og spara þannig tíma og draga úr viðhaldi.Í atvinnugreinum þar sem búnaði er dreift á stórum svæðum, svo sem í fjarskiptainnviði, getur þessi hæfileiki bætt verulega skilvirkni í rekstri og dregið úr niður í miðbæ.

Sveigjanlegir valkostir um raforkutengingu

Fjölhæfar lausnir á valdi tengingar sem Rs485 býður upp á, eins og sést í líkaninu RM1000, veita meiri sveigjanleika í kerfisstillingum.Þessir möguleikar gera ráð fyrir óaðfinnanlegri samþættingu í núverandi uppsetningar og koma til móts við fjölbreytt úrval af aflgjafa kerfum.Þessi aðlögunarhæfni er sérstaklega gagnleg í forritum sem fela í sér að uppfæra eða stækka núverandi kerfi, þar sem að viðhalda eindrægni við núverandi innviði er oft markmið.Taka ætti í huga að samþætta nýja tækni í hefðbundin kerfi til að hámarka árangur í heild og lágmarka truflanir, sem endurspegla stefnumótandi nálgun við tækniþróun.

Fjölbreytt forrit Rs485 tækni

Samskiptaviðmót í LED skjám

Rs485 gegnir lykilhlutverki við að gera árangursrík samskipti fyrir LED skjái.Þessi tækni styður gagnaskipti yfir langar vegalengdir, sem er nauðsynleg fyrir innsetningar úti og stórfellda.Með því að nýta sér getu sína finnst uppsetningaraðilum oft gagnlegt að nota mismunadrifamerki til að draga úr hávaða truflun og tryggja þannig heiðarleika gagna.Þessi þáttur er sérstaklega dýrmætur í iðandi borgarumhverfi þar sem rafsegul truflun er ríkjandi.

Auka gagnavinnslu í PLCS

Á sviði forritanlegra rökstýringar (PLC) er RS485 ómissandi fyrir gagnavinnslu og samskipti milli mismunandi eininga.Öflug hönnun RS485 gerir henni kleift að takast á við háhraða gagnaskipti sem nauðsynleg er fyrir sjálfvirkni.Reyndir tæknimenn draga oft fram hvernig margfeldisgeta RS485 hagræðir tengingu milli margra tækja og hámarkar skilvirkni í flóknum sjálfvirkni kerfum.

Nákvæmni við að stilla breytur tæki

RS485 gerir kleift að ná nákvæmum aðlögunum og fínstillingu tækja í ýmsum iðnaðarstillingum.Geta tækninnar til að styðja marga hnúta á einu neti auðveldar flóknar kerfisstillingar, sem gerir verkfræðingum kleift að ná nákvæmum breytum.Þessi getu er oft skuldsett í umhverfi sem krefst strangra stjórnunarráðstafana, svo sem framleiðslu- og vinnsluiðnaðar, þar sem nákvæmni er í fyrirrúmi.

Áreiðanleg gagnaflutningur

Styrkleiki Rs485 tryggir áreiðanlegan gagnaflutning, jafnvel við krefjandi aðstæður.Seigla kerfisins við ytri truflun gerir það að ákjósanlegu vali í umhverfi þar sem stöðug gagnaflutningur skiptir sköpum.Sérfræðingar meta oft stöðugleika RS485 veitir, sérstaklega í atburðarásum sem fela í sér fjarstýringu og eftirlitsforrit, þar sem áreiðanleiki er nauðsynlegur.

Miðstýrt stjórn á heimilistækjum

Rs485 tækni er í auknum mæli tekin upp á sviði sjálfvirkni heima og auðveldar miðstýrt stjórn á ýmsum tækjum.Stuðningur þess við langar kapallengdir og fjölmörg tæki á einu neti gerir það að aðlaðandi valkosti.Þessi uppsetning gerir húseigendum kleift að innleiða Smart Solutions óaðfinnanlega og auka þægindi og stjórn.Þegar hannað er snjöll heimili, samþætta arkitektar og verkfræðingar oft á skapandi hátt RS485 kerfi til að hámarka skilvirkni og tengingu.

Rs485 samanborið við Rs232

Rs232 og RS485 eru mikið notaðar raðsamskiptareglur, sem hver veitir mismunandi þarfir byggðar á samskiptafjarlægð og gagnaflutningshraða.RS232 er þekktur fyrir einfaldleika þess og áreiðanleika í skammdrægum forritum, en RS485 býður upp á yfirburða getu til lengri vegalengda og hærri gagnahraða.

Tæknilegur samanburður

RS232 Einkenni

RS232 er áfram áhrifarík valkostur fyrir samskipta um stutta fjarlægð og starfar á skilvirkan hátt á allt að 1MB/s yfir 15 metra tíma.Hönnun þess einfaldleiki og hagkvæmni gerir það að vinsælum vali í atburðarásum þar sem gagnahraði og fjarlægð eru ekki of krefjandi, svo sem að tengja jaðartæki við tölvur.

Takmarkanir og nota mál

Þó að Rs232 sé nægjanlegt fyrir mörg smáverkefni, verða takmarkanir þess áberandi þegar þeir standa frammi fyrir truflunum og niðurbroti merkja yfir lengri vegalengdir.Sérfræðingar kjósa oft Rs232 í umhverfi með lágmarks rafrænan hávaða og þar sem tæki eru í nálægð og leggja áherslu á hagkvæmni þess fyrir einfaldar uppsetningar á samskiptum.

Framfarir í Rs485

Auka getu

Aftur á móti styður RS485 gagnaflutningshraða allt að 10Mb/s yfir 15 metra fjarlægð og heldur skilvirkum samskiptum yfir 1200 metra með 100 kb/s hraða.Þetta gerir Rs485 helst hentar iðnaðarforritum, þar sem löng kapall keyrir og styrkleiki netsins skiptir sköpum.Mismunandi merki samskiptareglna eykur viðnám hennar gegn hávaða, sem er veruleg íhugun í mikilli truflunarstillingum.

Hagnýt forrit og ávinningur

Rs485 er mikið útfært í netumhverfi, svo sem að byggja sjálfvirkni og iðnaðareftirlitskerfi, þar sem eftirspurnin eftir langvarandi og áreiðanlegum samskiptum gagnanna er í fyrirrúmi.Fjöldropaskiptahæfni þess gerir kleift að hafa samskipti við mörg tæki í einni strætó, sem dregur verulega úr raflögn flækjustigs.Athuganir í raunverulegum umsóknum staðfesta að öflug einkenni Rs485 stuðla mjög að áreiðanleika kerfisins.

Hvar og hvernig á að nota Rs485

RS485 er mikið notaður samskiptastaðall, sérstaklega metinn í iðnaðar- og sjálfvirkni forritum þar sem áreiðanleiki og aðlögunarhæfni eru mikilvæg.Fjölhæfni þess er áberandi í getu þess til að styðja við fjöldropanet, langlínukaðla og notkun í rafrænu hávaðasömu umhverfi.Hér að neðan er ítarleg sundurliðun á notkun þess og hagnýt innsýn í framkvæmd.

Margþætt netkerfi

Einn helsti styrkleiki RS485 er geta þess til að takast á við fjöldropasamsetningar, þar sem mörg tæki deila sömu samskiptastrætinu.Til dæmis, í iðnaðarumhverfi, er hægt að tengja skynjara, stýringar og stýrimenn alla við eina Rs485 strætó.Þegar slíkt net er sett upp er mikilvægt að stilla hvert tæki með einstakt heimilisfang til að forðast samskiptaátök.Rétt uppsagnarviðnám í báðum endum strætó eru nauðsynleg til að lágmarka endurspeglun merkja og viðhalda heilleika gagna.

Langlínusnilling

Rs485 er hannað fyrir langan vegagagnaflutning og nær oft allt að 1.200 metra við kjöraðstæður.Þetta gerir það hentugt fyrir forrit eins og sjálfvirkni verksmiðju eða byggingarstjórnunarkerfi, þar sem tæki eru dreifð yfir stór svæði.Þegar skipulagning snúru er skipulögð skiptir sköpum að nota snúin par snúrur til að draga úr rafsegultruflunum (EMI).Að setja upp bylgjuhlífar eða optoisolators getur verndað netið enn frekar frá spennutoppum, sérstaklega í úti- eða iðnaðarumhverfi.

Umsóknir í leikhúsi og skemmtun

Í leikhúsi og sviðsframleiðslu er RS485 oft notað til að stjórna ljósakerfi og öðrum búnaði yfir stóra staði.Fyrir slíkar uppsetningar treysta verkfræðingar oft á öflugar DMX512 samskiptareglur, sem eru byggðar á RS485 stöðlum.Nákvæm athygli á kapalleiðslu og stöðugleika tenginga tryggir slétta notkun meðan á sýningum stendur, þar sem tímasetning og áreiðanleiki eru mikilvæg.

Hávaðaþolin samskipti

Framúrskarandi hávaða friðhelgi Rs485 Standard er lykilástæðan fyrir upptöku sinni í atvinnugreinum eins og bifreiðaframleiðslu, þar sem ófyrirsjáanlegur rafhljóð getur haft áhrif á samskipti.Í reynd verja verkfræðingar oft snúrur og viðhalda réttri jarðtengingu til að draga enn frekar úr hávaðatengdum málum.Að auki hjálpar mismunamerkjasendingar RS485 við að viðhalda heilindum merkja jafnvel í hörðu umhverfi, sem gerir það að áreiðanlegu vali fyrir forrit í verksmiðjum og ökutækjum.

Háhraða og sveigjanleg samskipti

RS485 styður háhraða gagnaflutning yfir langar vegalengdir, sem gerir það að kjörið val fyrir raðsamskipti í flóknum kerfum.Til dæmis, í gagnaöflunarkerfi getur RS485 séð á skilvirkan hátt mörg tæki sem senda gögn samtímis án tafa eða gagnataps.Til að tryggja hámarksárangur ættu notendur að passa vandlega baudhraða og samskiptastillingar á öllum tækjum á netinu.

Hagnýt ráð fyrir RS485 framkvæmd

Skipuleggðu skipulag netsins: Haltu kaðallinum eins línulegum og mögulegt er og forðastu stjörnu stillingar til að draga úr truflunum og merkistapi.

Notaðu rétta uppsögn: Settu uppsagnarviðnám við báða enda netsins til að koma í veg fyrir endurspeglun merkja.

Staðfestu stillingar tækisins: Gakktu úr skugga um að öll tæki í strætó séu rétt stillt með samsvarandi samskiptabreytum.

Próf fyrir hávaða og truflun: Framkvæmdu próf til að bera kennsl á og draga úr uppsprettu hávaða sem geta haft áhrif á gæði merkja.

Örugg tengingar: Notaðu áreiðanleg tengi og öruggt festingu til að lágmarka líkamlegar truflanir í hágæðaumhverfi.
