Nútíma stafræn kerfi verða að stjórna mörgum merkjum á skilvirkan hátt milli skynjara, örgjörva, minnistækja og samskiptaeininga.Að nota aðskildar samskiptalínur fyrir hvert merki eykur flókið PCB, vélbúnaðarkostnað og orkunotkun.Multiplexers (MUX) og demultiplexers (DEMUX) leysa þetta vandamál með því að stjórna merkjaleiðsögn inni í hringrás.MUX sameinar mörg inntaksmerki í eina samskiptaleið, en DEMUX dreifir einu inntaksmerki á valið úttak.Þessar hringrásir eru mikið notaðar í innbyggðum kerfum, FPGA hönnun, samskiptanetum og iðnaðar sjálfvirkni.

Vörulisti

Multiplexer og Demultiplexer Yfirlit

A multiplexer (MUX) er samsett stafræn hringrás sem velur eitt merki úr nokkrum inntakslínum og sendir það áfram á eina úttakslínu.Vegna þess að mörg merki deila einni samskiptarás er MUX oft kallaður gagnaval.

A demultiplexer (DEMUX) framkvæmir öfuga aðgerð.Það tekur á móti einu inntaksmerki og beinir því á eina valda úttakslínu byggt á uppsetningu vallínu.Af þessum sökum er DEMUX almennt kallaður gagnadreifingaraðili.

Saman bæta þessar hringrásir merkjastjórnun innan stafrænna kerfa með því að draga úr of mikilli raflögn og einfalda samskipti milli íhluta.

Í hagnýtum kerfum eru margfaldarar almennt notaðir til að draga úr pinnanotkun örstýringar, einfalda PCB skipulag og bæta bandbreiddarnýtingu.Demultiplexers eru mikið notaðir í minnismiðlun, merkjaleiðsögn, iðnaðarstýringarkerfum og samskiptanetum þar sem eitt merki verður að dreifa til margra áfangastaða.

Af hverju eru MUX og DEMUX notuð?

Nútíma rafeindakerfi þurfa oft að stjórna mörgum merkjum samtímis.Án margföldunartækni myndi sérhver skynjari, samskiptaeining eða jaðartæki þurfa sinn sérstaka samskiptaleið.Eftir því sem tækjum fjölgar vex vélbúnaður ört.

MUX og DEMUX hringrás hjálpa til við að leysa nokkrar mikilvægar hönnunaráskoranir:

1. Draga úr flóknu PCB raflögn

2. Lækka vélbúnaðarkostnað

3. Sparar inntaks- og úttakspinna á örstýringu

4. Að bæta bandbreiddarnýtingu

5. Einföldun merkjaleiðar

6. Gera kerfi skalanlegra

7. Draga úr kröfum um tengi og kapal

Til dæmis, an innbyggt kerfi gæti þurft að fylgjast með átta hliðrænir skynjarar nota a örstýring sem hefur aðeins eitt tiltækt ADC inntak.Í stað þess að endurhanna vélbúnaðinn eða uppfæra í stærri örstýringu er hægt að nota 8-til-1 multiplexer til að skipta á skilvirkan hátt á milli skynjaramerkja.Í samskiptakerfi, multiplexing gerir radd-, mynd- og gagnamerkjum kleift að ferðast um sömu sendingarrásina.Þetta dregur úr innviðakostnaði en bætir skilvirkni samskipta.Á móttökuhliðinni aðskilur demultiplexer merkin og leiðir þau aftur til fyrirhugaðs úttaks.

Notkun multiplexer til að draga úr raflögn skynjara

Í innbyggðum kerfum hjálpar multiplexer að draga úr fjölda inntakspinna á örstýringu sem þarf fyrir skynjaratengingar.

Án MUX

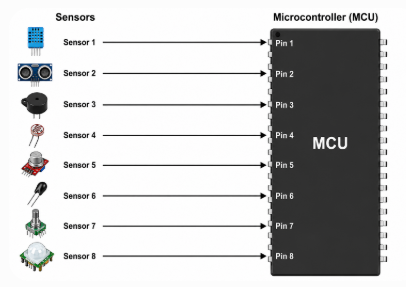

Mynd 2. Bein skynjara-til-MCU tengingar án þess að nota margföldu

Án multiplexer þarf hver skynjari sérstakan inntakspinna fyrir örstýringu.Eftir því sem fleiri skynjarar bætast við verður PCB leið fjölmenn og vélbúnaðarkostnaður eykst.

Með MUX

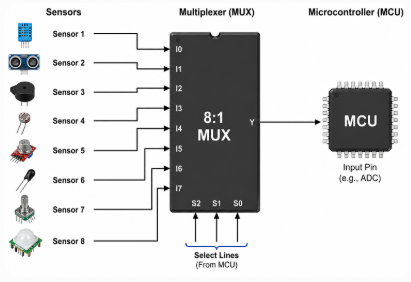

Mynd 3. Sensor tengingar með 8:1 multiplexer til að minnka MCU inntakspinna

Notkun multiplexer gerir nokkrum skynjurum kleift að deila einni ADC inntaksrás.Þessi nálgun hjálpar til við að búa til fyrirferðarmeiri og stigstærðari kerfi en lágmarkar PCB flókið.Þessi tækni er sérstaklega mikilvæg í flytjanlegum og rafhlöðuknúnum kerfum þar sem borðpláss og orkunýting eru mikilvæg.

Hvernig multiplexer og demultiplexer virka

Multiplexers og demultiplexers nota valdar línur til að stjórna merkjaleiðsögn.

Margfaldari velur eitt merki úr nokkrum inntakslínum og tengir það við eina útgang.Demultiplexer tekur á móti einu inntaksmerki og beinir því á einn valinn útgang.

Vallínurnar virka eins og stafrænir stýrirofar.Tvíundargildi þeirra ákvarða hvaða merkjaleið verður virk.

4-til-1 margföldunaraðgerð

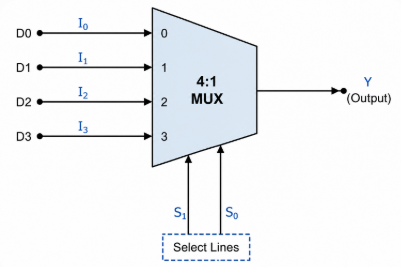

Mynd 4. 4-til-1 MUX Velja eitt inntaksmerki með því að nota vallínur S1 og S0

4-til-1 multiplexer hefur fjögur inntaksmerki og eitt úttak.Tvær vallínur ákvarða hvaða inntak nær úttakinu.

Þegar valdalínurnar breyta um stöðu, skiptir úttakið yfir í annan inntaksgjafa.Þetta gerir hringrásina gagnlega fyrir gagnaleiðingu, rútusamnýtingu, merkjaval, skynjaraskipti og innbyggð samskiptakerfi.Í stað þess að nota aðskildar samskiptaleiðir fyrir hvert merki, gerir MUX mörgum stafrænum heimildum kleift að deila einni sendingarrás á skilvirkan hátt.

1-til-4 Demultiplexer Operation

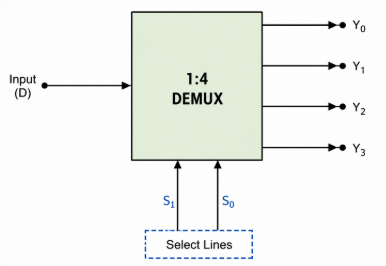

Mynd 5. 1-til-4 DEMUX Beining á inntaksmerkinu með því að nota vallínur S1 og S0

1-til-4 demultiplexer tekur við einu inntaksmerki og dreifir því á einn af fjórum útgangum.

Aðeins ein úttak verður virk í einu byggt á uppsetningu vallínu.Þessi stýrða leiðaraðferð er mikið notuð í minnismiðlun, gengistýringarkerfum, LED stýrikerfum, iðnaðar sjálfvirkni og stafrænum samskiptakerfum.Hæfni til að beina einu merki til margra áfangastaða gerir DEMUX hringrás gagnleg í kerfum sem krefjast miðstýrðrar stjórnunar og skipulegrar merkjadreifingar.

Fjöldi vallína

Fjöldi vallína fer eftir fjölda inntaks- eða úttaksrása.

n=log⁡₂ (N)

Hvar:

• n = fjöldi vallína

• N = fjöldi inntaks- eða úttakslína

Til dæmis, 4-til-1 multiplexer krefst 2 valda línur vegna þess 2² = 4, en 8-til-1 multiplexer krefst 3 valda línur vegna þess 2³ = 8.

Eftir því sem rásum fjölgar, eykst sveigjanleiki í beina, en seinkun á útbreiðslu og flókið vélbúnað getur einnig aukist.

Sannleikstöflur multiplexer og demultiplexer

Sannleikstöflur skilgreina hvernig hringrásin bregst við mismunandi vallínusamsetningum.

Dæmi um margföldunartæki (4-til-1)

S1	S0	Framleiðsla
0	0	I0
0	1	I1
1	0	I2
1	1	I3

Þessi tafla sýnir hvernig vallínurnar ákvarða hvaða inntaksmerki er tengt við úttakið.

Demultiplexer dæmi (1-til-4)

S1	S0	Y0	Y1	Y2	Y3
0	0	D	0	0	0
0	1	0	D	0	0
1	0	0	0	D	0
1	1	0	0	0	D

Þessi leiðarhegðun gerir einum merkjagjafa kleift að hafa samskipti við mörg úttak á skilvirkan hátt.

Tegundir margfaldara (MUX)

Margföldunartæki eru flokkuð eftir fjölda inntaksrása sem þeir styðja.

Eftir því sem fjöldi inntaka eykst, eykst sveigjanleiki leiðar, en seinkun á útbreiðslu, flókið PCB og skiptakostnaður verða einnig mikilvægari.

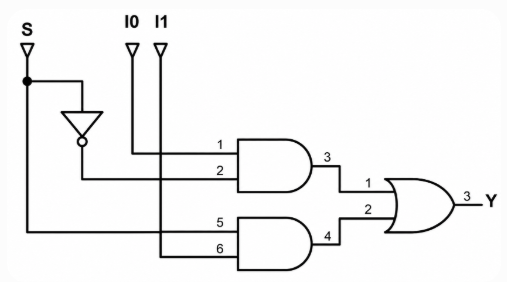

Mynd 6. 2-til-1 MUX með Logic Gates (EKKI, OG, EÐA)

2-til-1 MUX

2-til-1 multiplexer er einfaldasta MUX arkitektúrinn vegna þess að hann velur annað af tveimur inntaksmerkjum með einni vallínu.Þessi tegund af multiplexer er almennt notuð í undirstöðu stafrænum rökfræðikerfum, ALU hönnun, stýrirásum og einföldum skiptiforritum.Vegna þéttrar uppbyggingar og hraðvirkrar skiptahegðunar er 2-til-1 MUX oft notaður sem byggingareining fyrir stærri margföldunararkitektúr.Hringrásin notar venjulega NOT, AND og OR hlið til að framkvæma merkjaval, sem gerir hana að einföldu en mikilvægu dæmi um stafræna merkjaleiðingu í rafeindakerfum.

Mynd 7. 4-til-1 MUX með Logic Gates (EKKI, OG, EÐA)

4 til 1 MUX

4-til-1 multiplexer veitir jafnvægi á milli leiðargetu og einfaldleika vélbúnaðar.Það er mikið notað í innbyggðum kerfum, gagnaleiðarforritum, FPGA rökfræðihönnun og samskiptaviðmótum þar sem mörg stafræn merki þurfa að deila einni samskiptarás á skilvirkan hátt.Í samanburði við smærri MUX mannvirki bætir 4-til-1 MUX getu til að deila merkjum án þess að auka útbreiðslu seinkun til muna.Þessi arkitektúr hjálpar einnig til við að einfalda PCB leið og draga úr heildarflækju vélbúnaðar í hagnýtum stafrænum kerfum.

Mynd 8. 8-til-1 MUX með Logic Gates (EKKI, OG, EÐA)

8 til 1 MUX

8-til-1 multiplexer er almennt notaður í kerfum sem stjórna stórum hópum skynjara eða samskiptamerkja.Það er mikið notað í skynjaraeftirlitskerfi, ADC rásavali, iðnaðarstýringarkerfum, IoT tækjum og innbyggðum gagnaöflunarforritum.Þessi uppsetning hjálpar til við að draga úr notkun pinna á örstýringu og einfaldar PCB skipulag, sem gerir kerfin fyrirferðarmeiri og skilvirkari.Hins vegar, að fjölga rásum, eykur einnig hönnunaráskoranir sem tengjast útbreiðslu seinkun, heilleika merkja, skiptihraða og hávaðanæmi.Í hliðstæðum forritum geta lengri leiðarleiðir og léleg PCB-jarðtenging valdið röskun á merkjum eða óstöðugum skynjaralestum.

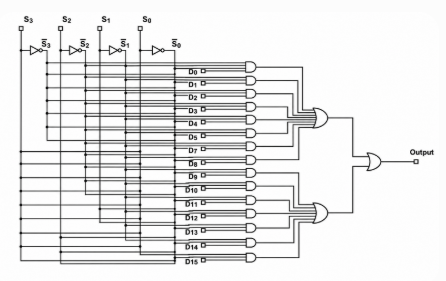

Mynd 9.16-til-1 MUX með Logic Gates (EKKI, OG, EÐA)

16-til-1 MUX

16-til-1 margfaldari styður stórfellda merkjaleiðingu í flóknum stafrænum kerfum.Þessi tegund af MUX er almennt notuð í FPGA kerfum, skynjaranetum með háan fjölda rása, samskiptavélbúnaði og iðnaðarvöktunarkerfum þar sem mörg merki verða að deila takmörkuðum fjölda samskiptaleiða.Þrátt fyrir að þessi arkitektúr bæti sveigjanleika í leiðarlýsingu, kynnir hann einnig frekari hönnunaráskoranir.Eftir því sem fjöldi inntaksrása eykst verður útbreiðslu seinkun meiri, PCB leið verður flóknari, tímasetningu merkja verður erfiðara að stjórna og hávaði eða krosstalning gæti orðið meira áberandi.Í háhraðakerfum er stundum forðast mjög stór MUX mannvirki vegna þess að of mikil rofi seinkun getur dregið úr nákvæmni tímasetningar.Í stað þess að treysta á einn stóran 16-til-1 MUX, eru smærri multiplexarar oft settir saman til að bæta merkjastýringu og einfalda tímastjórnun.

Tegundir demultiplexer (DEMUX)

Demultiplexers eru flokkaðir út frá fjölda úttaksrása.

Þessar hringrásir eru almennt notaðar í kerfum þar sem einn merkjagjafi verður að stjórna mörgum áfangastöðum á skilvirkan hátt.

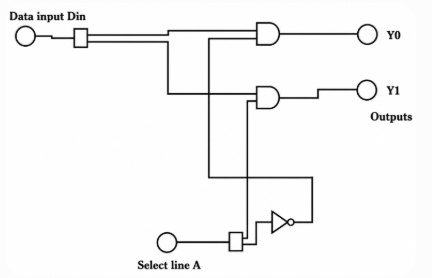

Mynd 10. 1-til-2 DEMUX með Logic Gates (EKKI, OG)

1 til 2 DEMUX

1-til-2 demultiplexer er einfaldasta merkjadreifingararkitektúrinn vegna þess að hann beinir einu inntaksmerki til annarrar af tveimur úttakslínum með því að nota vallínu.Þessi tegund af DEMUX er almennt notuð í grunnleiðarrásum, LED stýrikerfum, gengisvalrásum og fræðslurökfræðihönnun.Vegna einfaldrar uppbyggingar og auðveldrar notkunar er það oft notað til að sýna fram á grundvallarhugmyndina um dreifingu stafrænna merkja í rafeindakerfum.

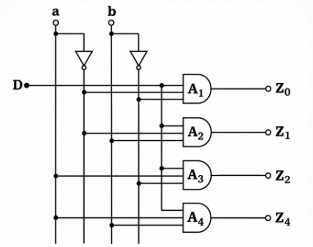

Mynd 11. 1-til-4 DEMUX með Logic Gates (EKKI, OG)

1 til 4 DEMUX

1-til-4 DEMUX dreifir einu inntaksmerki yfir fjóra mögulega útganga með því að nota vallínur.Þessi arkitektúr er mikið notaður í minnismiðlun, stafrænum stýrikerfum, iðnaðar sjálfvirkni og úttaksstækkunarrásum þar sem einn merkjagjafi verður að stjórna mörgum áfangastöðum á skilvirkan hátt.Með því að einfalda merkjadreifingu hjálpar þessi uppsetning að draga úr flækjustigi stjórnlínunnar og bæta skipulag vélbúnaðar.Í iðnaðarkerfum gerir 1-til-4 DEMUX einum stjórnanda kleift að stjórna mörgum liða, vísum eða stýribúnaði á skilvirkari hátt.

Mynd 12. 1-til-8 DEMUX með Logic Gates (EKKI, OG)

1 til 8 DEMUX

1-til-8 DEMUX er gagnlegt í stærri stýrikerfum sem krefjast víðtækari merkjadreifingar.Það er almennt notað í samskiptaleiðum, merkjadreifingarkerfum, innbyggðri framleiðslustýringu og iðnaðarvöktunarkerfum þar sem beina verður einu inntaksmerki til margra áfangastaða.Eftir því sem fjöldi úttakanna eykst verður samhæfing tímasetningar mikilvægari vegna þess að samstillingu skipta, útbreiðsluseinkun, úttakshleðsla og truflun á merkjum geta haft áhrif á heildarafköst kerfisins.Þessir hönnunarþættir verða sérstaklega mikilvægir í háhraða stafrænum kerfum þar sem þörf er á stöðugri og nákvæmri merkjaleiðsögn.

Mynd 13. 1-til-16 DEMUX með Logic Gates (EKKI, OG)

1 til 16 DEMUX

1-til-16 DEMUX er hannað fyrir flókin merkjadreifingarforrit þar sem eitt inntaksmerki verður að stjórna mörgum úttaksrásum á skilvirkan hátt.Þessi arkitektúr er almennt notaður í stórum sjálfvirknikerfum, FPGA úttaksleiðum, samskiptarofakerfum og stjórnkerfi með mörgum tækjum.Þrátt fyrir að stærri DEMUX bæti sveigjanleika framleiðslu og leiðarsveigjanleika, getur það einnig aukið flókið skipti og tímasetningarkostnað.Í hagnýtri vélbúnaðarhönnun verður rásafjöldi að vera í jafnvægi við kerfishraða, útbreiðslu seinkun og merkistöðugleika til að viðhalda áreiðanlegri frammistöðu.

Raunverulegar umsóknir um MUX og DEMUX

IoT tæki og skynjarakerfi

Margföldunartæki eru mikið notaðir í IoT tæki og skynjara eftirlitskerfi þar sem margir skynjarar þurfa að tengjast örstýringu með takmörkuðum inntakspinnum.Í stað þess að nota sérinntak fyrir hvern skynjara, gerir MUX nokkrum skynjurum kleift að deila einni samskiptarás.Þetta dregur úr PCB raflögn, lækkar vélbúnaðarkostnað og hjálpar til við að gera fyrirferðarlítil tæki eins og snjallhúsastýringar, rafeindatækni og umhverfisvöktunarkerfi skilvirkari.

Tölvu rútur og gagnaleiðir

Örgjörvar, minniskerfi og jaðartæki skiptast stöðugt á gögnum inni í tölvukerfi.Margföldunartæki hjálpa til við að ákvarða hvaða gagnagjafi hefur samskipti við kerfisrútuna á tilteknum tíma, en demultiplexarar leiða merki á réttan vélbúnaðaráfangastað.Skilvirk merkjaleiðing bætir samskiptahraða, vélbúnaðarskipulag, strætónýtingu og stigstærð kerfisins í heild.

Fjarskiptakerfi

Samskiptakerfi reiða sig mikið á margföldun til að bæta bandbreiddarnýtingu og draga úr flutningsflækju.Margföldunartæki sameinar radd-, mynd- og gagnamerki í eina sendingarrás, á meðan demultiplexer aðskilur þessi merki aftur í upprunalega úttak þeirra við móttökuhliðina.Þessi tækni er mikið notuð í ljósleiðarasamskiptum, símakerfum, internetinnviðum, gervihnattasamskiptum og gagnaflutningskerfum.Án margföldunar myndi samskiptanet þurfa mun meiri flutningslínur, vélbúnaðarauðlindir og innviðakostnað.

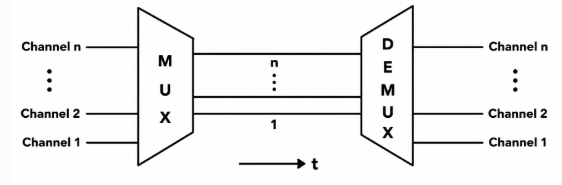

Mynd 14.  Samskiptasending með MUX og DEMUX

Hljóð- og myndskipti

Sjónvörp, margmiðlunarkerfi og skjátæki fá oft merki frá mörgum aðilum samtímis.Margfaldari hjálpar til við að velja hvaða merkjagjafi verður virkur, sem gerir það gagnlegt fyrir HDMI-skipti, leikjatölvuval, leið á streymitæki og skiptingu á hljóðrásum.Þetta gerir nokkrum margmiðlunartækjum kleift að deila einum skjá eða hljóðútgangi á skilvirkan hátt en draga úr auka vélbúnaðartengingum.

FPGA og Digital Logic Systems

FPGAs reiða sig mikið á multiplexara fyrir rökstýringu, merkjaval, gagnaleiðingu og hagræðingu auðlinda.Þar sem FPGA arkitektúr inniheldur mikinn fjölda stillanlegra rökfræðiblokka, verður skilvirk merkjaleiðing mikilvæg til að viðhalda tímasetningarafköstum, draga úr töfum og bæta heildarnotkun vélbúnaðar.

Iðnaðar sjálfvirknikerfi

Iðnaðarkerfi nota MUX og DEMUX hringrás til að stjórna skynjurum, liða, stýribúnaði, eftirlitskerfi og stjórna merkjum á skilvirkan hátt.Að draga úr flóknum raflögnum verður sérstaklega mikilvægt í stórum stjórnborðum og iðnaðarvélum þar sem mörg tæki verða að hafa samskipti á áreiðanlegan hátt.Skilvirk merkjaleiðing bætir áreiðanleika kerfisins, viðhaldsskilvirkni, skipulag vélbúnaðar og sveigjanleika í heild.

Samanburður á árangri og kostnaði (IC Level)

Hagnýt MUX og DEMUX kerfi eru oft útfærð með því að nota samþættar hringrásir eins og 74153 og CD4051.

74153 er a TTL-undirstaða multiplexer fínstillt fyrir háhraða stafræna skiptingu.

CD4051 er a CMOS byggt hliðstæða og stafrænn multiplexer/demultiplexer hannaður fyrir orkusnauð kerfi.

Parameter	74153 (TTL)	CD4051 (CMOS)
Hraði	10 ns	100 ns
Orkunotkun	Hátt (10–20 mW)	Lágt (1–5 mW)
Merkjagerð	Aðeins stafrænt	Analog + Digital
Spennusvið	Lagað	Breiður
Kostnaður	Miðlungs	Lágt
Besta notkun	Háhraðakerfi	Lítið aflkerfi

74153 veitir mun hraðari rofiafköst, sem gerir hann hentugur fyrir háhraða örgjörva og samskiptavélbúnað.Aftur á móti eyðir CD4051 minni orku og styður bæði hliðræn og stafræn merki, sem gerir það gagnlegt fyrir skynjarakerfi og rafhlöðuknúin innbyggð tæki.Val á milli TTL og CMOS arkitektúra fer eftir þáttum eins og skiptihraða, orkunýtni, spennusamhæfi, merkjagerð og hávaðanæmi.

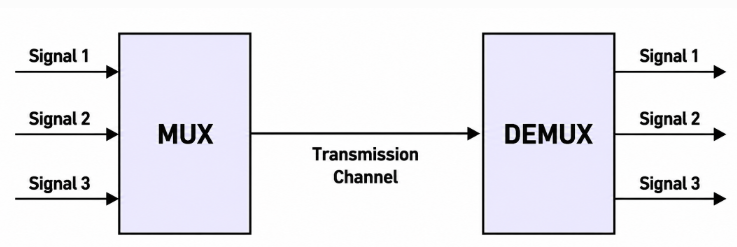

Munurinn á MUX og DEMUX

Samanburðarpunktur	Multiplexer (MUX)	Demultiplexer (DEMUX)
Virka	Velur eitt inntak og sendir það áfram til einnar úttaks	Leiðir eitt inntak yfir í eitt valið framleiðsla
Merkjastefna	Margir á móti einum	Einn á móti mörgum
Inntakslínur	Margfeldi	Einhleypur
Úttakslínur	Einhleypur	Margfeldi
Aðalhlutverk	Gagnaval	Dreifingaraðili gagna
Samskiptaflæði	Sameinar merki	Aðskilur merki
Algeng notkun	Merkjaleiðing	Merkjadreifing
Dæmi um forrit	Skynjaraval, gagnaleiðing	Minni heimilisfang, iðnaðar stjórna

Margföldunartæki hjálpa til við að draga úr kröfum um samskiptalínur, á meðan demultiplexers bæta skilvirkni merkjadreifingar.

Saman einfalda þessar hringrásir kerfisarkitektúr og bæta samskiptaskipulag í stafrænni rafeindatækni.

Hönnunarsjónarmið fyrir MUX og DEMUX hringrás

Töf á fjölgun: Útbreiðsla seinkun er tíminn sem þarf fyrir merki að ferðast í gegnum hringrásina eftir að valdar línur breytast um ástand.Þegar rásafjöldi eykst eykst töf á skiptum venjulega líka vegna þess að merkið verður að fara í gegnum fleiri rökþrep.Þetta verður sérstaklega mikilvægt í FPGA kerfum, háhraða örgjörvum, samskiptavélbúnaði og hraðsvörunarstýringarkerfum þar sem óhófleg töf getur dregið úr nákvæmni tímasetningar og heildaráreiðanleika kerfisins.TTL-undirstaða tæki eru almennt notuð í forritum sem krefjast hraðvirkrar skiptingar.

Heiðarleiki merkja: Léleg PCB leið og rafmagnstruflanir geta komið fyrir hávaða inn í merkisleiðina.Í hliðrænum margföldunartækjum getur þetta brenglað skynjaralestur, en í stafrænum kerfum getur það skapað óstöðug rökfræði og samskiptavillur.Merkjagæði er hægt að bæta með því að nota styttri PCB spor, rétta jarðtengingu, hlífðartækni og stýrðar leiðarleiðir til að draga úr truflunum og viðhalda stöðugri merkjasendingu.

Orkunotkun: Færanleg og rafhlöðuknúin kerfi setja venjulega litla orkunotkun í forgang.CMOS margfaldarar eru mikið notaðir í IoT tæki, rafeindatækni sem hægt er að nota og rafhlöðuknúin skynjarakerfi vegna þess að þeir eyða minni orku í notkun.Þótt TTL tæki veiti hraðari skiptihraða þurfa þau almennt meira afl, svo endanlegt val fer eftir því hvort kerfið setur hraða eða orkunýtingu í forgang.

Samhæfni við spennu: Spennamisræmi getur skapað óstöðuga rofahegðun og samskiptavandamál inni í hringrás.Áður en MUX eða DEMUX IC er valið ætti að sannreyna vandlega samhæfni við örstýringar, FPGA kerfi, hliðræna skynjara og samskiptaviðmót til að tryggja áreiðanlega notkun.

PCB pláss og leiðarflækjustig : Einn stór kostur margföldunar er minni PCB leiðarflækjustig.Eftir því sem kerfin stækka verður lágmarkssamskiptaspor sífellt mikilvægara fyrir fyrirferðarlítinn vélbúnaðarhönnun, auðveldara viðhald, betri sveigjanleika og lægri framleiðslukostnað.

Kostir og takmarkanir MUX og DEMUX

Kostir

• Margföldun (MUX): Margföldun gerir mörgum inntaksmerkjum kleift að deila einni úttakslínu, sem dregur úr heildarflækju kerfisins.Þeir bæta einnig bandbreiddarnýtingu í samskiptakerfum.

• Demultiplexer (DEMUX): Demultiplexerar gera skilvirka merkjadreifingu með því að beina einu inntaksmerki til margra útganga.Þeir einfalda hringrásarhönnun og styðja skipulagða stjórn á kerfishlutum.

Takmarkanir

• Margföldunartæki (MUX): Margföldunartæki getur aðeins sent eitt merki í einu og getur leitt til útbreiðslu seinkun, sérstaklega í stærri stillingum.

• Demultiplexer (DEMUX): Afmultiplexer virkjar aðeins eitt úttak í einu og getur orðið fyrir seinkun á skiptum meðan á merkjaleiðingu stendur.

Viðskiptagreining

Það er skýr skipting þegar verið er að nota multiplexers og demultiplexers í kerfishönnun.

• MUX-viðskipti: Fjölgun inntaks dregur úr raflögn en eykur seinkun og flækjustig.Hönnunin verður að halda jafnvægi á inntaksgetu við kröfur um hraða kerfisins.

• DEMUX-viðskipti: Þó DEMUX einfalda framleiðslustýringu, takmarkar það samtímis úttaksvirkjun, sem gerir það síður hentugt fyrir kerfi sem krefjast samhliða vinnslu.

• Tækniviðskipti: TTL tæki eins og 74153 bjóða upp á mikinn hraða en eyða meiri orku á meðan CMOS tæki eins og CD4051 veita minni orkunotkun á kostnað hægari notkunar.

MUX vs kóðara og DEMUX vs afkóðara

Samanburður	MUX	Kóðari	DEMUX	Afkóðari
Aðalhlutverk	Velur eitt inntaksmerki og sendir það áfram í úttakið	Breytir mörgum inntaksstöðu í dulmálsúttak	Leiðir eitt inntaksmerki til a valin framleiðsla	Virkjar úttak sem byggist á tvíundir inntakssamsetningar
Aðaltilgangur	Merkjaleiðing	Gagnaumbreyting	Merkjadreifing	Tvíundarkóða túlkun
Merkjaflæði	Margir á móti einum	Margfaldur inntak í tvöfaldur kóða	Einn á móti mörgum	Tvöfaldur inntak til margra útganga
Algengar umsóknir	Gagnaleiðing, samskipti kerfi, innbyggð kerfi	Lyklaborðskóðun, forgangur kóðun, stafræn kerfi	Minni heimilisfang, iðnaðar stjórnun, merkjaleiðing	Skjákerfi, minni val, stjórnrásir
Aðaláhersla	Skilvirkt merkjaval	Tvöfaldur kóðun	Stýrð merkjadreifing	Úttaksvirkjun byggð á rökfræði ríki

Niðurstaða

Multiplexers og demultiplexers þjóna mikilvægu hlutverki við að gera rafræn kerfi skilvirkari og auðveldari í hönnun.MUX er notað til að sameina merki, en DEMUX er notað til að dreifa þeim út frá kerfisþörfum.Jafnvel með sumum takmörkunum eins og seinkun og einmerkisaðgerð eru þau áfram mjög mikilvæg til að byggja upp áreiðanleg og hagkvæm stafræn kerfi.
