Að skilja spólutákn, hvernig það virkar og notkun þess
2025-12-02 3877

Inductors eru hlutar sem notaðir eru í mörgum rafeindatækjum til að hjálpa til við að stjórna því hvernig rafmagn hreyfist.Þeir geyma orku í segulsviði og hjálpa til við að halda straumnum stöðugum.Í þessari handbók muntu læra hvað inductor er, hvernig það virkar, hvað tákn hans þýða og hvar það er notað.

Vörulisti

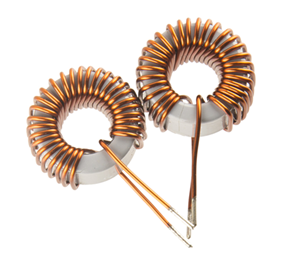

Mynd 1. Inductor

Hvað er Inductor?

An inductor er rafeindahlutur sem er gerður með því að vinda vír í spólu.Þegar rafstraumur flæðir í gegnum þessa spólu myndar hann segulsvið sem geymir orku.Vegna þess hvernig þetta segulsvið hegðar sér hægir spóla náttúrulega á sér eða þolir skyndilegar breytingar á straumi, sem hjálpar til við að halda raforkuflæðinu stöðugra.Styrkur inductor fer eftir þáttum eins og fjölda vírlykkju, stærð spólunnar og efninu sem notað er inni í honum.Spólar eru að finna í aflgjafa, útvarpi, síum og mörgum öðrum rafrásum þar sem þörf er á að stjórna, slétta eða stilla rafmerki.

Hvernig virkar inductor

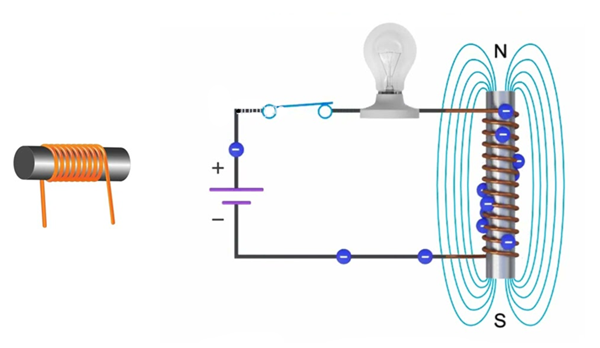

Mynd 2. Vinnsla inductor

Inductor vinnur með því að nota segulmagn til að stjórna því hvernig rafstraumur breytist.Þegar straumur flæðir í gegnum vírspólu hans myndar hann segulsvið sem geymir orku.Svo lengi sem straumurinn er stöðugur er segulsviðið stöðugt.Hins vegar, ef straumurinn reynir að breytast, annaðhvort vaxandi eða minnkandi, breytist segulsviðið líka og þessi breyting framkallar spennu sem ýtir aftur á móti straumbreytingunni.Þessi hegðun, sem lýst er í lögum Faradays, þýðir að inductor þolir náttúrulega skyndilegar breytingar á straumi og hjálpar til við að halda flæðinu sléttu og stöðugu.

Inductors Tákn Merking

Almennur fastur inductor

Mynd 3. Almennt Fixed Inductor Symbol

Almennur fastur inductor er grunntegund af inductor.Þetta er einfaldlega vírspóla með varanlegt inductance gildi sem breytist ekki.Það er notað í mörgum hringrásum til að jafna straum, geyma orku og sía merki.

Air-Core Inductor

Mynd 4. Air-Core Inductor tákn

Loftkjarna inductor hefur ekkert segulmagnaðir efni inni í spólunni, bara loft.Vegna þess að það er enginn kjarni til að metta, virkar það vel á háum tíðnum, sem gerir það fullkomið í RF hringrásum, loftnetum og stillingarnetum.

Iron-Core Inductor

Mynd 5. Iron-Core Inductor Symbol

Þessi inductor notar járnkjarna til að auka segulsviðið.Járnið eykur inductance, sem gerir inductor betri í að meðhöndla stærri strauma og lágtíðni forrit eins og hljóðbúnað og afl síur.

Ferrít-kjarna inductor

Mynd 6. Ferrít-kjarna Inductor tákn

Ferrítkjarna inductor notar keramik-líkt segulmagnaðir efni sem kallast ferrít.Ferrít styður hátíðnirekstur með litlu orkutapi, þannig að þessir inductors eru mikið notaðir til að skipta um aflgjafa, síur og útvarpsrásir.

Duft-járn kjarna inductor

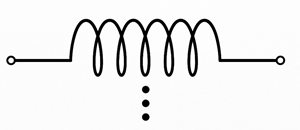

Mynd 7. Tákn spólu fyrir kjarna úr duftjárni

Gerður úr þjappuðu járni í duftformi, þessi inductor býður upp á miðlungs gegndræpi en framúrskarandi mótstöðu gegn mettun.Þetta gerir það tilvalið fyrir aflbreytir og DC-DC eftirlitstæki þar sem þörf er á stöðugri orkugeymslu.

Skjöldur inductor

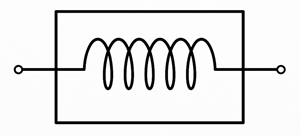

Mynd 8. Tákn fyrir varið spólu

Hlífðar inductor er lokaður í segulhlíf sem kemur í veg fyrir að rafsegultruflanir komist inn eða út úr spólunni.Það er notað í viðkvæmum, fyrirferðarlítilli rafeindatækni til að draga úr hávaða og koma í veg fyrir truflun milli nærliggjandi íhluta.

Variable Inductor (með ör)

Mynd 9. Variable Inductor Symbol

Breytilegur inductor gerir kleift að stilla inductance hans, venjulega með því að renna eða snúa kjarna inni í spólunni.Þessir eru notaðir í hringrásum sem krefjast stillingar, svo sem útvarpsmóttakara, oscillators og síur.

Step-variable Inductor

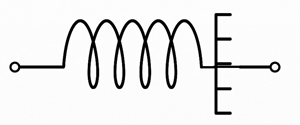

Mynd 10. Skrefbreytilegt spólatákn

Í stað stöðugrar aðlögunar breytir þrepabreytilegur inductor spólu sinni í föstum skrefum.Hvert skref veitir forstillt inductance gildi, sem gerir það frábært í hringrásum sem þurfa að velja stillingarvalkosti.

Stillanleg / Slug-Tuned Inductor

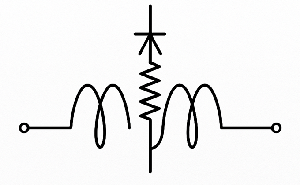

Mynd 11. Stillanlegt / Slug-Tuned Inductor tákn

Þessi inductor inniheldur snittari ferrít "snigli" sem hægt er að skrúfa inn eða út úr spólunni til að breyta inductance.Það gerir mjög nákvæmar stillingar og er notað í útvarpsbylgjur til að stilla.

Mettanlegur reactor inductor

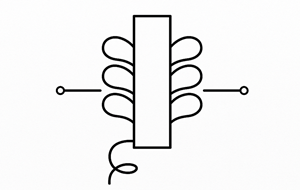

Mynd 12. Tákn fyrir mettanlegt reactor Inductor

Mettanlegur reactor notar sérstakan segulkjarna þar sem hægt er að stjórna inductance með viðbótarstraumi.Þetta var jafnan beitt í aflstýringu, ljósdeyfara og spennustjórnun áður en nútíma rafeindatækni kom í staðinn.

Radio-frequency (RF) Inductor

Mynd 13. Útvarpstíðni (RF) Inductor tákn

RF inductors eru hannaðir til að starfa á mjög háum tíðnum.Þeir lágmarka óæskileg áhrif eins og flökkurýmd og eru oft loftkjarna eða keramikkjarna.Þau eru nauðsynleg í útvörpum, loftnetum, síum og samsvarandi netum.

Toroidal Inductor

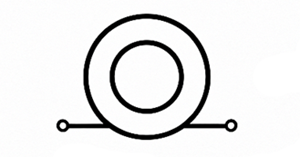

Mynd 14. Tákn fyrir hornspólur

Toroidal inductor er vafið á hringlaga (kleiðhringlaga) kjarna.Þessi lögun fangar segulsviðið inni í kjarnanum, dregur úr truflunum og eykur skilvirkni.Toroidal Inductor eru frábærir í aflgjafa, síum og hljóðbúnaði.

Inductor af segulspólu

Mynd 15. Tákn spólu af segulspólu

Segulspóla er langur sívalur spóla, stundum vafið á stöng eða rör.Það skapar sterkt segulsvið meðfram lengdinni og er notað í rafsegulum, stýribúnaði, skynjurum og almennum rannsóknarstofurásum.

Surface-Mount (SMD) Inductor

Mynd 16. Surface-Mount (SMD) Inductor tákn

SMD inductors eru mjög litlir íhlutir sem eru hannaðir til að sitja flatt á rafrásum.Þeir eru notaðir í nútíma rafeindatækni eins og snjallsímum, fartölvum og aflbreytum vegna smæðar þeirra og mikillar skilvirkni.

Ferrít perla

Mynd 17. Ferrítperlutákn

Ferrítperla er lítill sívalur eða blokkalíkur hluti úr ferrítefni.Það er sett á vír eða PCB-slóð til að loka á hátíðni hávaða, halda hringrásum hreinum og stöðugum án þess að hafa áhrif á lágtíðnimerki.

Straumskynjari

Mynd 18. Tákn fyrir straumskynjun spólu

Þessi inductor er hannaður þannig að hægt sé að mæla segulsvið hans til að ákvarða hversu mikill straumur flæðir.Það er rekið í endurgjöfarrásum, aflgjafa, yfirálagsvörn og mótorstýringum.

Mismunadrifsspóla

Mynd 19. Difference-Mode Inductor Symbol

Inductial-ham inductor síar hávaða sem ferðast í gagnstæðar áttir á tveimur vírum (eins og straumlínu og hlutlausu línunni).Það hjálpar til við að fjarlægja óæskilegar truflanir frá rafmagns- eða merkjalínum á sama tíma og fyrirhugaðan straum lætur líða eðlilega.

Inductors Umsóknir

Síur - Í síum hleypir inductor ákveðin merki framhjá á meðan hann hindrar önnur.Þeir hleypa lágtíðnimerkjum í gegn og hjálpa til við að fjarlægja hátíðnihljóð, sem er gott í útvörpum og hljóðtækjum.

Aflgjafar - Í aflgjafa hjálpa spólar að halda straumnum sléttum og stöðugum.Þeir geyma orku þegar straumurinn er mikill og losa hana þegar straumurinn fellur, draga úr gára og gera kraftinn hreinni.

Transformers - Þegar tveir inductors eru settir saman geta þeir flutt orku á milli sín.Þetta skapar spennir, sem er notaður til að auka eða lækka spennu og skila afli á öruggan hátt til margra tækja.

Stilla hringrás - Inductors eru notaðir með þéttum til að stilla hringrásir á ákveðna tíðni.Svona velja útvarpsstöðvar þá stöð sem þú vilt, með því að stilla á rétta merki.

Hávaðabæling - Spólar hjálpa til við að loka fyrir óæskilegan rafhljóð.Ferrítperlur og chokes koma í veg fyrir að hátíðnihljóð komist inn í eða út úr tæki, sem hjálpar rafeindatækni að vinna betur.

Skynjarar og skynjarar - Inductors geta greint málmhluti eða breytingar á segulsviðum.Þetta gerir þá frábæra í hlutum eins og málmskynjara, nálægðarskynjara og öðrum skynjunartækjum.

Orkugeymsla - Inductors geyma orku í segulsviði sínu.Hringrásir eins og aflbreytir og hleðslutæki fyrir rafhlöður nota spólur til að geyma og losa orku mjúklega meðan á notkun stendur.

Mótorstýring - Inductors hjálpa til við að stjórna því hvernig straumur flæðir í mótorum.Þeir tryggja að straumurinn breytist ekki of hratt, vernda mótorinn og hjálpa honum að keyra á skilvirkan hátt.

Niðurstaða

Inductors geta litið einfalt út, en þeir vinna mörg mikilvæg störf í rafeindatækni.Þeir hjálpa til við að draga úr hávaða, geyma orku, stilla merki og halda hringrásum í gangi vel.Með því að skilja hvernig spólar virka og hvar þeir eru notaðir verður auðveldara að lesa rafrásir og skilja hvernig rafeindatæki virka.
