Squirrel Cage Rotor vs Wound Rotor: Hver er munurinn?
2026-04-10 486

Innleiðslumótorar kunna að líta svipaðir út, en snúningshönnunin breytir því hvernig þeir virka.Frá litlum tækjum til þungra iðnaðarvéla, tegund snúnings hefur mikil áhrif á ræsingu, stjórnun og skilvirkni.Þú gætir hafa séð þessa mótora í hversdagsbúnaði án þess að gera þér grein fyrir því.Í þessari grein skulum við ræða íkorna búrsnúningu vs sára snúð, þar á meðal byggingu þeirra, vinnu, eiginleika, kosti og notkun.

Vörulisti

Hvað er íkorna búr rótor?

A squirrel cage rotor er sívalur snúningshluti úr lagskipt stál með leiðandi stangir sett í raufar eftir lengdinni.Þessir barir, venjulega ál eða kopar, eru tengdir með enda hringir að mynda lokaða hringrás.

Þessi hönnun fjarlægir þörfina fyrir ytri raftengingar.Uppbygging þess lítur út eins og búr, þess vegna er það kallað a íkorna búr númer.

Hvað er sárarótari?

A sára snúningur, einnig þekktur sem a rennihringur, notar insulated windings í staðinn fyrir börum.Þessar vafningar eru tengdar við rennihringi sem festir eru á skaft, með bursta veita rafmagnssnertingu.

Þessi uppsetning gerir kleift að bæta ytri viðnám við snúningsrásina.Fyrir vikið getur mótorinn skilað sterkari byrjunarafköstum og betri stjórn meðan á notkun stendur.

Uppbygging íkornabúrs og sársnúnings

/p>

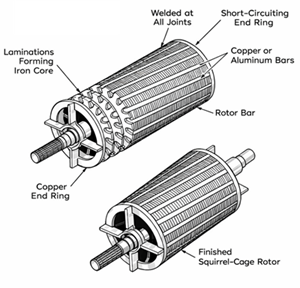

Mynd 2. Smíði íkorna búrsnúnings með stöngum og endahringjum

Íkorna búr rótor

• Lagskipt stálkjarni til að draga úr orkutapi

• Ál eða kopar snúningsstangir

• Endahringir sem skammhlaupa stangirnar

• Skekktar stangir til að draga úr hávaða og titringi

• Skaft fyrir vélrænan stuðning

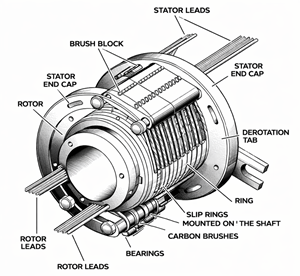

Mynd 3. Smíði á sárum (sliphringmótor).

Sár Rotor

• Lagskipt stálkjarni

• Þriggja fasa snúningsvindingar

• Sliphringir festir á skaftið

• Kolefnisburstar

• Ytra viðnámskerfi

Grunnvinnsla beggja snúninga

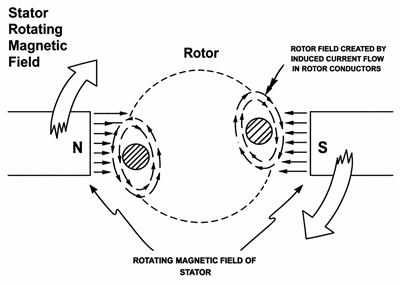

Mynd 4. Grunnstarfsregla örvunarmótors (íkornabúr og sársnúningur)

Báðir snúningarnir starfa á rafsegulinnleiðslu.

Squirrel Cage Rotor

Statorinn framleiðir snúnings segulsvið sem veldur straumi í snúningsstöngunum.Þetta samspil skapar tog og veldur því að mótorinn snýst.

Snúðurinn gengur alltaf aðeins hægar en segulsviðið.Þessi munur er kallaður miði og hann er mikilvægur fyrir togframleiðslu.

Sár Rotor

Sama meginregla gildir.Hins vegar bætist ytri viðnám við við ræsingu.

Þetta eykur viðnám snúnings, bætir ræsitog og dregur úr ræsistraumi.Þegar mótorinn hraðar er viðnámið smám saman fjarlægt.

Helstu eiginleikar hvers snúnings

Íkorna búr rótor

• Engir burstar eða sleppahringir

• Engin ytri snúningstenging

• Fyrirferðarlítið og auðvelt að setja upp uppbyggingu

• Krefst lágmarks þjónustu

Sár Rotor

• Ytri aðgangur að snúningsrás

• Stillanleg viðnám

• Sterk byrjunarárangur

• Mjúk hröðun

• Sveigjanleg hraðastýring

Viðhald og kostnaðarsamanburður

Íkorna búr mótorar hafa minni viðhaldsþörf og lægri kostnað vegna þess að þeir nota ekki bursta eða rennihringi.

Wound rotor motors krefjast meiri athygli og hefur meiri kostnað vegna viðbótaríhluta eins og rennihringa, bursta og ytri viðnámskerfa.

Hvar eru þessir mótorar notaðir?

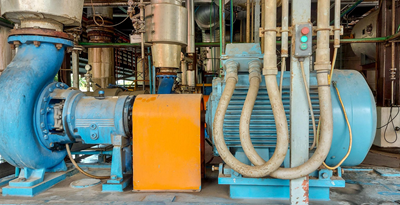

Mynd 5. Iðnaðarvatnsdælukerfi

Íkorna búr rótor

• Viftur og blásarar

• Dælur

• Compressors

• Loftræstikerfi

• Almennar iðnaðarvélar

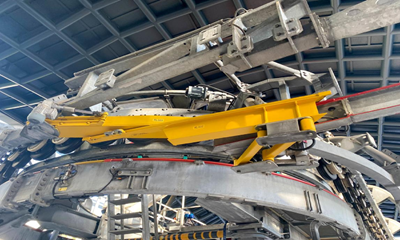

Mynd 6.  Færibönd og stóriðjukerfi

Sár Rotor

• Kranar og hásingar

• Conveyors

• Mills og mulningar

• Stóriðjukerfi

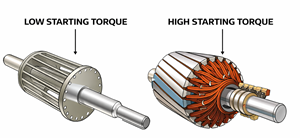

Samanburður íkornabúrs vs sársnúnings

Eiginleiki	Íkorna Búrrotor	Sár Snúður (Slip Ring Rotor)
Framkvæmdir	Einföld og nett hönnun	Flóknari með viðbótar hlutar
Hönnun snúnings	Ál- eða koparstangir með enda hringir	Þriggja fasa vafningar með sleppi hringir
Rafmagnstenging	Engin ytri snúningstenging	Ytri tenging í gegnum miði hringa og bursta
Byrjunartog	Í meðallagi	Hátt
Byrjunarstraumur	Hátt	Lægra með ytri viðnám
Hraðastýring	Takmarkað	Betri stjórn með því að nota mótstöðu
Skilvirkni	Hærri í venjulegum rekstri	Örlítið lægra vegna auka tapi
Viðhald	Lítið viðhald	Krefst reglubundins viðhalds
Ending	Sterkt og endingargott	Lægri vegna slits á burstum
Kostnaður	Lægri stofnkostnaður	Hærra upphafs- og viðhald kostnaður

Niðurstaða

Báðir snúningarnir hafa mismunandi styrkleika miðað við hönnun þeirra.Íkorna búr snúningur er einfaldur, ódýr og auðvelt að viðhalda, en sára snúningur býður upp á betra byrjunartog og stjórn.Að velja réttan fer eftir álagi og umsóknarþörfum.
