Grunnatriði SMD díóða: Skilningur á gerðum, kóða, hitauppstreymi og prófun
2026-05-13 99

SMD díóða eru litlir hálfleiðarar íhlutir sem stjórna stefnu rafstraums í nútíma rafrásum.Þeir eru mikið notaðir í tækjum eins og snjallsímum, hraðhleðslutæki, bílakerfum og samskiptabúnaði vegna þess að þeir styðja fyrirferðarlítið PCB skipulag og skilvirka háhraða notkun.Mismunandi gerðir SMD díóða framkvæma mikilvægar aðgerðir, þar á meðal aflbreytingu, spennustjórnun, bylgjuvörn og merkjaskipti.Skilningur á rafhegðun þeirra, hitauppstreymi og pakkningahönnun er mikilvægt til að byggja upp áreiðanleg og skilvirk rafeindakerfi.

Vörulisti

Hvað eru yfirborðsfestingartæki (SMD) díóður?

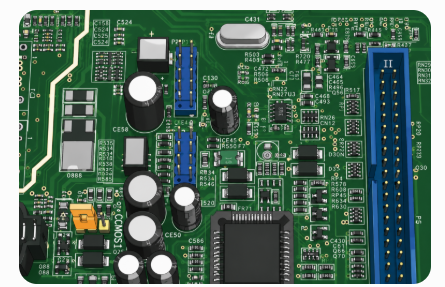

Yfirborðsfestingartæki (SMD) Díóða eru fyrirferðarlítil hálfleiðarahlutir sem notaðir eru til að stjórna stefnu rafstraums í nútíma rafrásum.Ólíkt hefðbundnum díóðum í gegnum gatið sem nota vírsnúra sem eru settir inn í prentplötur (PCB), eru SMD díóður festar beint á PCB yfirborð með því að nota Surface-Mount Technology (SMT).

Í kjarna þeirra virka SMD díóðir eins og einstefnuraflokar.Þeir leyfa straumi að flæða í eina átt en hindra öfugan straum sem gæti skemmt viðkvæma rafeindaíhluti.

SMD díóða starfa í gegnum a PN mótum hálfleiðari uppbygging sem stjórnar rafleiðni á meðan áfram og öfug hlutdrægni skilyrði.Það fer eftir gerð díóða, þeir geta framkvæmt nokkrar mikilvægar hringrásaraðgerðir, þar á meðal AC-til-DC leiðréttingu, spennustjórnun, öfuga skautavörn, bælingu rafstöðueiginleika (ESD), háhraðamerkjaskipti og RF tíðnistillingu.

Vegna þess að SMD díóður nota þéttar blýlausar pakka og styttri rafleiðir, hjálpa þær til við að bæta rofaafköst, merkiheilleika og rafskilvirkni í nútíma PCB hönnun.

Hvernig SMD díóður stjórna straumflæði í rafrásum

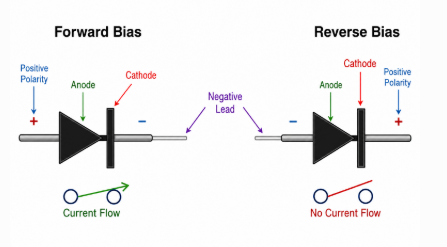

Mynd 2. Áfram og afturábak hlutdrægni díóðu sem sýnir núverandi flæðishegðun

SMD díóður stjórna straumi með því að leyfa rafleiðni meðan á forspennu stendur og hindra straum við öfuga hlutdrægni.

Flugstöð	Virka
Skaut	Jákvæð núverandi færsla
Bakskaut	Núverandi útgangur / lokunarhlið

Á meðan hlutdrægni fram á við, streymir straumur frá rafskautinu til bakskautsins.Á meðan öfug hlutdrægni, eyðingarsvæðið inni í PN mótum stækkar og hindrar straumflæði.

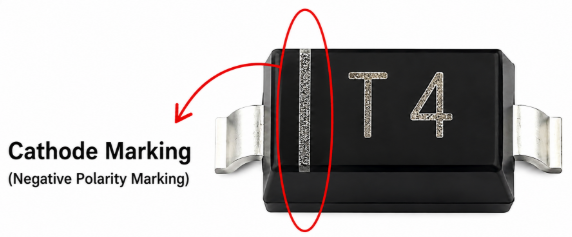

Bakskautshliðin er venjulega auðkennd með a röndamerki, punktamerking, prentað band, eða PCB silkiskjárvísir.

Rétt uppsetning pólunar er mikilvæg vegna þess að röng stefnu díóða getur valdið skammhlaupi, ofhitnun íhluta, straumskemmdum í öfugum straumi, bilun á PCB sporum og óstöðugleika aflgjafa í heild.

Í LED fyrir bíla ljósakerfi, rangt uppsettar afriðladíóður geta leyft öfugri rafhlöðuspennu að ná viðkvæmum rafgeymum ökumanns, sem er ástæðan fyrir því að Schottky díóðum með bakvörn er almennt bætt við til að koma í veg fyrir hörmulegar ECU skemmdir við ræsingu eða rafhlöðuskipti.

Af hverju SMD díóður eru ákjósanlegar í nútíma rafeindatækni

SMD díóður eru víða valin í nútíma rafeindatækni vegna þess að þær styðja þétt PCB skipulag, sjálfvirk SMT framleiðsla, létt tæki hönnun, og áreiðanlegur háþéttni hringrásarsamsetning .Minni pakkauppbygging þeirra hjálpar einnig til við að bæta merki heilleika og styður skilvirkan rekstur í rafeindakerfum sem eru þvinguð í geimnum.

Í kjarna þeirra hjálpa SMD díóðir að gera smærri og skilvirkari rafeindavörur kleift án þess að fórna rafafköstum.Þar sem nútíma tæki halda áfram að skreppa saman en krefjast hraðari vinnsluhraða og meiri orkunýtni, hafa þéttir hálfleiðaraíhlutir orðið sífellt mikilvægari í PCB hönnun.

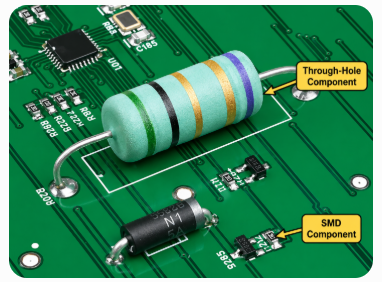

Ólíkt hefðbundnum íhlutum í gegnum gat, eru SMD díóður festar beint á PCB yfirborðið, sem gerir framleiðendum kleift að gera sjálfvirkan samsetningu með því að nota háhraða plokkunarvélar.Þetta bætir framleiðslu skilvirkni til muna, dregur úr framleiðslukostnaði og styður rafeindaframleiðslu í stórum stíl.

Vegna þess að SMD díóður nota styttri rafleiðir, minnka þær einnig inductance sníkjudýra og rýmd.Þetta bætir skiptihraða, heilleika merkja og hátíðniframmistöðu í nútíma rafrásum.

Í fyrirferðarlítilli hátíðni raforkukerfum hjálpar minna orkutap að draga úr hitamyndun, bæta skilvirkni og lengja líftíma íhluta í þéttpökkuðum rafeindatækjum.

SMD díóða hjálpa einnig til við að bæta almennt PCB áreiðanleiki með því að lágmarka vélrænt álag af völdum langra víra.Fyrirferðarlítil uppbygging þeirra gerir þau mjög hentug fyrir rafeindahönnun með miklum þéttleika og titringi.

Nútíma rafeindakerfi treysta áfram á SMD díóða vegna þess að þau sameina fyrirferðarlítinn stærð, áreiðanlega rafvörn, skilvirka rofahegðun og sterka samhæfni við sjálfvirka PCB framleiðsluferla.

Mismunandi gerðir af SMD díóðum og virkni þeirra

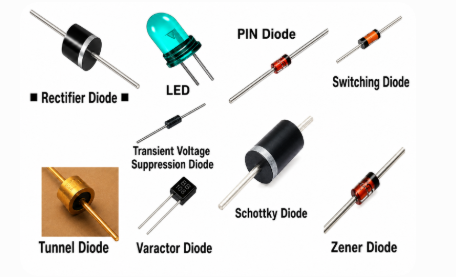

Mynd 3. Algengar díóðagerðir notaðar í rafrásum

SMD díóður eru fáanlegar í nokkrum sérhæfðum gerðum, þar sem hver tegund er hönnuð til að framkvæma ákveðna rafvirkni í rafrásum.Hlutverk þeirra fela í sér straumleiðréttingu, spennustjórnun, bylgjubælingu, merkjaskipti, ljósgreiningu og RF stillingu.

Afriðandi díóða: Rectifier SMD díóður breyta riðstraumi (AC) í jafnstraum (DC).Þeir eru almennt notaðir í rafrásum þar sem stöðugt DC framleiðsla er krafist.

Schottky díóður: Schottky SMD díóður eru þekktar fyrir lága framspennu og hraðvirka rofahegðun.Þeir eru almennt notaðir í afköstum rafrásum og hraðskipta rafeindakerfum.

Zener díóður: Zener SMD díóður stjórna spennu með því að starfa í öfugri bilunarham.Þeir hjálpa til við að viðhalda stöðugu spennustigi og vernda viðkvæma hluti fyrir ofspennu.

Skipta um díóða: Skipta SMD díóða eru hönnuð fyrir hraðskipti í stafrænum og hátíðnimerkjarásum.Hraður viðbragðstími þeirra hjálpar til við að bæta frammistöðu merkjaleiðar.

TVS (Transient Voltage Suppression) díóða: TVS SMD díóða vernda rafrásir fyrir skyndilegum spennustoppum, rafstöðueiginleikum (ESD) og skammvinnum bylgjuatburðum sem geta skemmt hálfleiðaraíhluti.

Ljósdíóða (LED): SMD LED breytir raforku í sýnilegt ljós fyrir lýsingu, skjávísa og baklýsingukerfi.

Ljósdíóða: Ljósdíóða umbreyta komandi ljósi í rafstraum og eru almennt notaðar í sjónskynjun og ljósskynjunarkerfum.

Varactor (Varicap) díóður: Varactor SMD díóður virka sem spennustýrðir þéttar sem hjálpa til við að stilla stillingartíðni í RF og samskiptarásum.

Tunnel díóður: Tunnel SMD díóður eru sérhæfð háhraða hálfleiðaratæki sem notuð eru í örbylgjuofni, oscillator og háþróuðum RF kerfum vegna afar hröðra rofaeiginleika þeirra.

Samanburðargreining á helstu SMD díóða gerðum

Mismunandi gerðir af SMD díóðum eru fínstilltar fyrir mismunandi rafmagnskröfur eins og skiptihraða, spennustýringu, aflbreytingu og hringrásarvörn.Skilningur á þessum mun hjálpar til við að bæta íhlutaval fyrir hitastöðugleika, rafmagnsgetu og langtímaáreiðanleika.

Eiginleiki	Afriðandi	Schottky	Zener	TVS
Aðalhlutverk	AC/DC umbreytingu	Hratt lágt tap skipta	Spenna reglugerð	Bylgjur vernd
Áfram Spenna	Hærri	Lágt	Í meðallagi	Mismunandi
Skipti Hraði	Í meðallagi	Mjög hratt	Í meðallagi	Ákaflega hratt
Kraftur Skilvirkni	Í meðallagi	Hátt	Í meðallagi	Verndunarmiðuð
Öfugt Notkun sundurliðunar	Nei	Nei	Já	Já
Algengt Notkun iðnaðar	Kraftur vistir	hleðslutæki, SMPS	Spennubrautir	Bílar, USB

Schottky díóða eru almennt valin í hátíðni rofarásum vegna þess að lág framspenna þeirra og næstum núll endurheimtartími hjálpa til við að draga úr orkutapi og hitamyndun.Hratt rofaeiginleikar þeirra bæta einnig skilvirkni í samsettum rafeindakerfum.

Í þéttum DC-DC breytum framleiða Schottky díóður oft minna afl tap en venjulegar afriðardíóða vegna þess að lægri framspenna þeirra dregur úr hitamyndun við stöðuga skiptingu.

Zener díóða eru fyrst og fremst notaðar þegar þörf er á stöðugri spennustjórnun og stýrðri öfugsnúningsaðgerð. TVS díóða, aftur á móti, eru fínstillt fyrir tímabundna bælingu og hraðvirka vörn gegn spennustoppum og ESD atburðum.

Hefðbundnar afriðladíóður henta betur fyrir almenna AC-til-DC umbreytingu þar sem ofurhröð skiptiafköst eru minna mikilvæg.

Hver díóða tegund felur í sér ákveðnar rafmagnsbreytingar. Til dæmis, Schottky díóður veita hraðari rofi og lægra spennufall, en þær geta einnig framleitt meiri öfugan lekstraum við hærra hitastig samanborið við venjulega kísilafriðara.

Skilningur á þessum frammistöðumun hjálpar til við að bæta áreiðanleika hringrásarinnar, hitastöðugleika og heildar skilvirkni rafeindakerfisins.

SMD díóða pakkningastærðir og hitauppstreymi

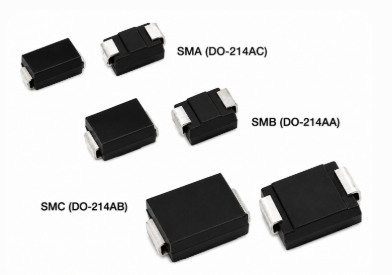

Mynd 4. Algengar SMD díóða pakkastærðir: SMA, SMB og SMC

Yfirborðsfestingar díóða pakkningastærð hefur bein áhrif á núverandi meðhöndlunargetu, hitauppstreymi, áreiðanleika PCB, rofastöðugleika og heildar vélrænni endingu.Það er mikilvægt að velja réttan pakka vegna þess að léleg hitastjórnun getur dregið úr skilvirkni, aukið hitastig tengisins og stytt líftíma íhluta.

Minni díóðapakkar eru almennt notaðir í fyrirferðarlítilli rafeindatækni á meðan stærri pakkar henta betur fyrir hástraums- og aflforrit sem mynda umtalsverðan hita meðan á notkun stendur.

Pakki	Hámarksstraumur	Hitaafköst	Dæmigert notkun
SOD-523	Mjög lágt	Takmarkað	Merki skipta
SOD-323	Lágt	Í meðallagi	Lítil rökfræði hringrásir
SOD-123	Miðlungs	Betri	Zener/jafnari
SMA	Miðlungs-Hátt	Gott	Kraftur leiðréttingu
SMB	Hátt	Sterkur	TVS vernd
SMC	Mjög hár	Frábært	Iðnaðar krafti

Minni SMD pakkar svo sem SOD-523 og SOD-323 eru almennt notaðar í fyrirferðarlítilli merkjavinnslu og lágstraumsrökrásum þar sem PCB pláss er takmarkað.Hins vegar gerir lægri hitauppstreymisgeta þeirra þá síður hentug fyrir hástraumsaflnotkun.

Stærri pakkar svo sem SMA, SMB, og SMC veita sterkari hitauppstreymi og straummeðferðargetu.Stærra yfirborð þeirra hjálpar til við að dreifa hita á skilvirkari hátt og styður við stöðugri notkun við krefjandi rafmagnsaðstæður.

Hitaafköst verða sífellt mikilvægari í hástraums- og hátíðnirásum vegna þess að of hátt hitastig á mótum getur dregið úr líftíma díóða, minni orkunýtni og aukið hættuna á PCB bilun.

Í samsettum PCB skipulagi verður varmi sem myndast inni í díóðamótinu að flytja á skilvirkan hátt yfir í PCB koparlögin.Ef hiti getur ekki dreift sér á réttan hátt getur hitastig á mótum hækkað hratt og skapað hitauppstreymi, minni skilvirkni, óstöðugleika í áframspennu, hraðari öldrun hálfleiðara og ótímabæra bilun í íhlutum.

PCB kopar svæði hefur einnig mikil áhrif á hitauppstreymi. Stærri koparhellir tengd við díóða púða hjálpa til við að dreifa hita yfir PCB yfirborðið, lækka staðbundið hitastig heita reitsins og styðja við stöðugri langtíma notkun.

Í rafeindakerfum með miklum krafti er hitastöðugleiki almennt studdur með því að nota breiðari koparspor, hitauppstreymi, fjöllaga koparplana, stærri díóðapakka og endurbætt loftflæðishönnun til að draga úr hitauppsöfnun og viðhalda öruggara rekstrarhitastigi.

Hitaaflögun er annað mikilvægt atriði við val á díóða.Þegar vinnsluhitastigið eykst minnkar hámarks örugg straummeðferðargeta díóðunnar.Líta verður á þessa niðurfellingarhegðun til að koma í veg fyrir ofhitnun við raunverulegar rekstraraðstæður.

Rétt val á pakka hjálpar til við að hámarka orkunýtni, hitastöðugleika, vélræna endingu, samkvæmni í framleiðslu og langtímaáreiðanleika hringrásar.

Mynd 5. Stór PCB koparsvæði hjálpa til við að dreifa hita og lækka hitastig díóða

Hvernig PCB koparsvæði hefur áhrif á hitastig díóða

PCB koparsvæði hefur mikil áhrif á SMD díóða hitauppstreymi vegna þess að koparlagið virkar sem hitadreifari sem flytur varma frá hálfleiðaramótinu.

Þegar straumur rennur í gegnum díóðuna myndar orkudreifing hita inni í mótunum.Ef koparsvæðið í kring er of lítið, safnast varmi nálægt díóða pakkanum og eykur hitastig tengisins hratt.

Stærri koparhellir hjálpa til við að draga úr hitastig heita reitsins, auka hitadreifingu, lægri hitauppstreymi, sstuðla að stöðugleika til langs tíma, og draga úr hitauppstreymi við samfelldan rekstur.

Í fyrirferðarmiklum rofastillum og hraðhleðslutækjum getur ófullnægjandi koparsvæði valdið því að litlar Schottky-díóður ofhitna jafnvel þegar þær eru í notkun innan straummarka þeirra.

Varmaflutningur er almennt aukinn með því að stækka koparpúða, tengja púða við innri koparflöt, nota þykkari koparlög og bæta við varmasaumum.

Hitamyndagreining leiðir oft í ljós að léleg kopardreifing skapar staðbundna hitauppstreymi nálægt afldíóðum og skiptihlutum.

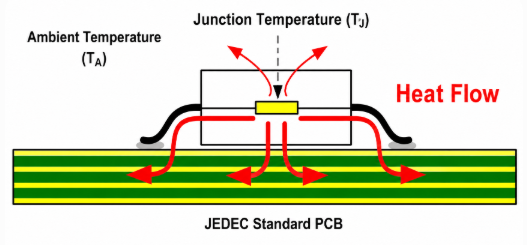

Mynd 6. Hitaflæði frá díóðamótinu inn í PCB meðan á hitaleiðni stendur

Skilningur á hitaþol (RθJA)

Hitaþol, almennt gefið upp sem RθJA (hitamótstöðu móts við umhverfis), mælir hversu áhrifaríkan hátt varmi flytur frá hálfleiðaramótinu yfir í nærliggjandi loft.

Lægri RθJA gildi gefa til kynna betri kæligetu og skilvirkari hitaflutning.

Hægt er að áætla sambandið á milli afldreifingar og hitahækkunar með því að nota:

T_J=T_A+(P_D×R_θJA)

Hvar:

• TJ = Junction hiti

• TA = Umhverfishiti

• PD = Afldreifing

• RθJA = Hitamótstöðu móts við umhverfis

Þetta samband er mjög mikilvægt í rafeindatækni vegna þess að of hátt hitastig á mótum getur aukið lekastraum, dregið úr skilvirkni, flýtt fyrir öldrun hálfleiðara, kallað fram hitauppstreymi og valdið varanlegum díóðabilun.

Til dæmis, Schottky díóða sem dreifist 1W af krafti með RθJA gildi á 80°C/V gæti upplifað 80°C hitastig á mótum hækkar yfir umhverfishita.Ef umhverfishiti loftsins er 40°C, getur hitastig mótsins nálgast 120°C, sem getur mjög aukið hitauppstreymi og dregið úr langtíma áreiðanleika.

Í hagnýtri PCB hönnun, fyrirferðarlítil SOD-323 Schottky díóða sem starfar á 1A straumur gæti dreift nægu afli til að hækka hitastig mótanna yfir 100°C ef PCB koparsvæði er takmarkað.Hitapróf sýna oft að aukin koparstærð og að bæta við hitauppstreymi getur dregið verulega úr hitastigi heita reitsins og stutt stöðugri langtímarekstur.

RθJA gildi eru venjulega skráð í yfirborðsfestum díóða gagnablöðum og hjálpa til við að meta öruggt rekstrarhitastig við raunverulegar PCB aðstæður.Lægri hitauppstreymisgildi gefa almennt til kynna sterkari kælingargetu og skilvirkari hitaflutning inn í umhverfið.

Minni SMD pakkar hafa almennt hærri hitauppstreymi vegna þess að minna yfirborð þeirra takmarkar hitaflutning inn í PCB og nærliggjandi loft.

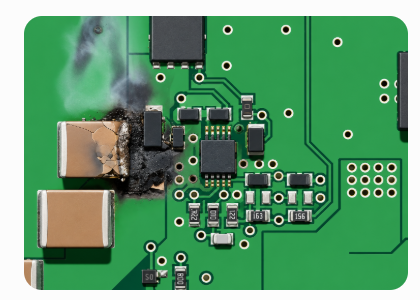

Mynd 7. Ofhitunarskemmdir af völdum lélegrar hitaleiðni í smáum SMD pakkningum

Af hverju litlir SMD pakkar ofhitna hraðar

Litlir SMD pakkar ofhitna oft hraðar vegna þess að þeir hafa takmarkaður hitauppstreymi, minna hitaleiðni svæði, hærri hitaþol, og minnkað koparsnertiflötur.

Til dæmis , SOD-523 og SOD-323 pakkar eru frábærir fyrir fyrirferðarlítið merkjaforrit, en þeir gætu átt í erfiðleikum með hástraumsrofrásir þar sem stöðugt aflleysi framleiðir verulegan hita.

Þegar hitastig hækkar eykst lekastraumurinn, framspennueiginleikar breytast, skilvirkni minnkar og niðurbrot hálfleiðara hraðar.

Í þéttum raftækjum eins og snjallsímar og USB-C hleðslutæki, þétt pakkað PCB skipulag getur lokað hita og versnað hitauppsöfnun í kringum litla díóða pakka.Lélegt loftstreymi eykur varmaálag enn frekar vegna þess að náttúruleg loftræsting verður takmörkuð inni í þéttum girðingum.

Oft er dregið úr ofhitnunaráhættu með því að velja stærri díóðapakka, hámarka PCB loftflæði, auka koparflöt, lækka rekstrarstraum og nota Schottky díóða með meiri skilvirkni.

Parameter	Lýsing	Mikilvægi
Öfugt Spenna (Vr)	Hámark bakspenna	Kemur í veg fyrir sundurliðun
Áfram Spenna (Vf)	Spennufall meðan á leiðni stendur	Hefur áhrif skilvirkni og hitamyndun
Leki Núverandi (IR)	Öfugt núverandi leka	Mikilvægt fyrir rafrásir með lágum krafti
Batatími (trr)	Skipti bata hraða	Mikilvægt fyrir hátíðniaðgerð
Gatnamót Rafmagn (Cj)	Geymd hleðsla milli útstöðva	Hefur áhrif á RF og skipta um frammistöðu
Hámark Hiti á mótum (Tj)	Hæsta öruggt rekstrarhitastig	Kemur í veg fyrir hitaskemmdir

Stærri díóðapakkar veita almennt lægri hitauppstreymi og betri hitaleiðnigetu.Þrátt fyrir að smærri pakkar hjálpi til við að draga úr PCB-stærð krefjast þeir oft varkárri hitastjórnunar undir stöðugu straumálagi.

Þrátt fyrir að smærri yfirborðsfestingar díóðapakkar hjálpi til við að draga úr PCB plássinotkun, krefjast þeir oft varkárri varmahönnunar vegna þess að minna yfirborð þeirra takmarkar hitaleiðnigetu við stöðugt straumálag.

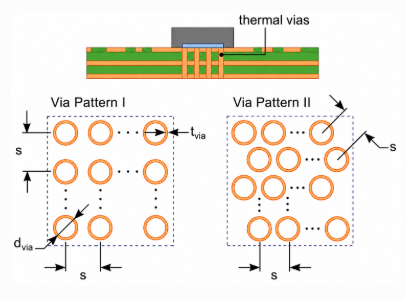

Mynd 8. Herma gegnummynstur notuð til að bæta PCB hitaleiðni og kælingu skilvirkni

Thermal Vias og Multi-Layer PCB kæling

Thermal vias eru húðuð göt sem flytja varma frá efsta PCB laginu í innri eða neðri koparplan.Þeir hjálpa til við að dreifa hita yfir mörg PCB lög í stað þess að einbeita hita nálægt díóða pakkanum.

Hitaleiðir hjálpa til við að lækka hitastig mótanna, styðja við varmadreifingu, draga úr myndun heitra reita og auka áreiðanleika til lengri tíma litið.

Fjöllaga PCB koparflugvélar styðja enn frekar við varmaleiðni vegna þess að stór innri koparsvæði virka sem hitauppstreymi sem gleypa og dreifa hita á skilvirkari hátt.Þetta verður sérstaklega mikilvægt í fyrirferðarlítilli rafeindatækni þar sem loftflæði er takmarkað.

Mynd 9. Loftflæði bætir SMD díóðakælingu

Rétt loftflæði bætir SMD díóða kælingu og áreiðanleika

Loftflæði hefur mikil áhrif á rekstrarhita díóða, sérstaklega í aflmiklum forritum.Léleg loftflæðisskilyrði geta fangað hita nálægt PCB yfirborðinu og aukið hitastig á mótum, lekastraum, hitaálag og bilunarlíkur.

Þvingað loftstreymi frá kæliviftum hjálpar til við að fjarlægja varma á skilvirkari hátt og lækkar rekstrarhitastig í rafeindakerfum með mikla krafti þar sem þörf er á stöðugri hitaleiðni.

Jafnvel hóflegar endurbætur á loftflæði geta dregið verulega úr hitastigi díóðamótanna og stutt við langtíma rekstrarstöðugleika.

Hitaaflögun í hástraumshönnun

Varmabilun vísar til þess að draga úr leyfilegri straumhöndlunargetu díóða eftir því sem rekstrarhiti hækkar.

Flest díóða gagnablöð tilgreina núverandi einkunnir við stýrðar rannsóknarstofuaðstæður, oft um 25°C umhverfishitastig.Í alvöru rafeindakerfum er rekstrarhiti oft miklu hærri.

Þegar hitastig mótamótanna eykst minnkar öruggur rekstrarstraumur, lekastraumur eykst, aflnotkun eykst og hættan á hitauppstreymi verður meiri.

Varmabilunarmörkum er almennt beitt til að styðja við áreiðanleika við verstu aðstæður, sérstaklega í rafeindakerfum með miklum krafti og hátíðni þar sem varmamyndun er stöðug.

Að hunsa hitauppstreymi getur valdið ótímabæra bilun í íhlutum, óstöðugri hringrásarhegðun, of mikilli upphitun og styttri endingartíma vöru.

Rétt hitauppstreymi hjálpar til við að tryggja að SMD díóður geti örugglega starfað við stöðuga rafmagns- og umhverfisálagsaðstæður yfir langan endingartíma.

Raunveruleg PCB hitavandamál í SMD díóðaforritum

Hitastjórnunarvandamál eru meðal algengustu áreiðanleikaáskorana í nútíma SMD díóðaforritum.Vegna þess að SMD pakkar eru fyrirferðarlítið og þétt pakkað á PCB, getur of mikil hitauppsöfnun fljótt haft áhrif á rafafköst og langtímastöðugleika hringrásarinnar.

Eitt algengt hagnýtt vandamál kemur upp í flytjanlegum rafeindatækni sem nota fyrirferðarlítið SOD-323 Schottky díóða fyrir orkustýringu og öfuga skautavörn.

Raunveruleg PCB hitavandamál: SOD-323 ofhitnun

Í þéttum hástraumsrásum geta SOD-323 Schottky díóður ofhitnað þegar PCB koparflatarmál er of lítið, loftflæði er takmarkað, skiptistraumur fer yfir örugga rekstrarmörk, hitauppstreymi eru ekki til eða PCB snefilbreidd er ófullnægjandi.

Þegar hitastig tengisins eykst getur díóðan orðið fyrir minni skilvirkni, auknum lekastraumi, hitauppstreymi, óstöðugleika í spennu og ótímabæru niðurbroti hálfleiðara.

Sýnileg einkenni eru oft PCB-upplitun, brunamerki nálægt díóðunni, óstöðug hleðsluhegðun, minni aflumbreytingarnýtni og hlé á hringrásarvirkni.

Í fyrirferðarlítilli USB-C hleðslutæki og DC-DC breytum getur ofhitnun Schottky díóða dregið verulega úr hleðsluskilvirkni og stytt líftíma nærliggjandi íhluta vegna staðbundins hitaálags.

Í einni fyrirferðarlítilli hönnun fyrir USB-C hleðslutæki varð lítil SOD-323 Schottky díóða of heit við samfellda hraðhleðslu vegna þess að PCB koparsvæðið í kring var of lítið fyrir rétta hitadreifingu.Hitamyndataka leiddi í ljós staðbundið hitastig heitra reita nálægt díóða pakkanum, sem olli óstöðugri hleðsluafköstum eftir langa notkun.Að skipta um díóða fyrir stærri SMA pakka og bæta við hitauppstreymi hjálpuðu til við að lækka rekstrarhitastig og bæta langtímaáreiðanleika.

Þessi tegund af ofhitnunarvandamálum sýnir hvernig PCB útlitsgæði hafa bein áhrif á varmastöðugleika og líftíma hálfleiðara í samsettum, aflmiklum rafeindakerfum.

Hagnýt PCB varmalausn

Aukning á koparhellusvæðinu í kringum díóða púða hjálpar til við að auka hitauppstreymi með því að dreifa hita yfir stærra PCB yfirborð.Hitaáreiðanleiki er einnig almennt studdur með því að nota breiðari koparspor, fjöllaga koparplana, hitauppstreymi, bætta loftflæðishönnun og stærri díóðapakka fyrir hærra straumálag.

Í hagnýtri PCB hönnun getur léleg hitastjórnun búið til staðbundið hitastig heitra reita sem flýtir fyrir öldrun hálfleiðara og eykur bilunartíðni til langs tíma.Rétt hitauppsetningarhönnun hjálpar til við að viðhalda stöðugum rekstri, sérstaklega í þéttum rafeindakerfum þar sem loftflæði og kælirými eru takmörkuð.

Hitamyndagreining er oft notuð við PCB þróun til að bera kennsl á ofhitnunaríhluti og hámarka hitadreifingu fyrir fjöldaframleiðslu.

Nútíma rafeindakerfi reiða sig mjög á vandlega varmahönnun vegna þess að jafnvel lítil hitastig getur haft mikil áhrif á langtímaáreiðanleika og rafstöðugleika.

Mikilvægar rafmagnsbreytur fyrir SMD díóðaval

Að velja rétta SMD díóða krefst vandlegrar mats á nokkrum mikilvægum rafmagnsbreytum sem hafa bein áhrif á skilvirkni, hitastöðugleika, rofaafköst og langtímaáreiðanleika hringrásarinnar.

Mismunandi díóðagerðir eru fínstilltar fyrir mismunandi rekstrarskilyrði.Sumar eru hannaðar fyrir háhraðaskipti, á meðan aðrir setja yfirspennuvörn, spennustjórnun eða hástraumsstjórnun í forgang.Að skilja þessar rafmagnsbreytur hjálpar til við að ákvarða hentugasta díóðuna fyrir tiltekið forrit.

Parameter	Lýsing	Mikilvægi
Öfugt Spenna (Vr)	Hámark bakspenna	Kemur í veg fyrir sundurliðun
Áfram Spenna (Vf)	Spennufall meðan á leiðni stendur	Hefur áhrif skilvirkni og hitamyndun
Leki Núverandi (IR)	Öfugt núverandi leka	Mikilvægt fyrir rafrásir með lágum krafti
Batatími (trr)	Skipti bata hraða	Mikilvægt fyrir hátíðniaðgerð
Gatnamót Rafmagn (Cj)	Geymd hleðsla milli útstöðva	Hefur áhrif á RF og skipta um frammistöðu
Hámark Hiti á mótum (Tj)	Hæsta öruggt rekstrarhitastig	Kemur í veg fyrir hitaskemmdir

Val á röngum rafmagnsbreytum getur valdið ofhitnun, óstöðugri virkni, of miklu aflmissi, minni skilvirkni, hitauppstreymi og ótímabæra bilun í íhlutum.Rétt val á færibreytum hjálpar til við að styðja við áreiðanleika hringrásar, hitastöðugleika, orkunýtingu og langtíma rafræna frammistöðu.

Framspenna (Vf)

Áframspenna ákvarðar hversu mikil spenna tapast þegar straumur flæðir í gegnum díóðuna við áframhaldandi forspennu.

Tegund díóða	Dæmigert áframspenna
Schottky Díóða	0,2V–0,4V
Kísill Afriðandi díóða	0,7V–1,1V

Lægri framspenna bætir beinlínis orkunýtni vegna þess að minni raforka breytist í varma við leiðslu.Þetta verður sérstaklega mikilvægt í þéttri rafeindatækni þar sem hitastjórnunarrými er takmarkað.

Schottky díóður eru almennt valdar fyrir afkastamikil rafrásir vegna minnkaðs spennufalls og hraðvirkrar rofahegðun.Venjulegir sílikonafriðlarar geta hins vegar veitt betra öfugspennuþol og minni lekastraum í ákveðnum forritum.

Lægri framspenna hjálpar einnig til við að draga úr hitauppstreymi, bæta skilvirkni, lækka tengihitastig og lengja líftíma íhluta.

Rafmagnsdreifingarsamband:

P=V_f×I

Jafnvel lítil minnkun á framspennu getur dregið mjög úr orkutapi í rafstraumskerfum.

Bakspenna (Vr)

Afturspennueinkunn skilgreinir hámarks bakspennu sem díóðan þolir örugglega áður en rafmagnsbilun á sér stað.Ef beitt bakspenna fer yfir nafnmörkin getur díóðan orðið fyrir snjóflóðabilun, of miklum lekastraumi, varanlegum hálfleiðaraskemmdum og PCB bilun við spennuhækkun.

Andstæða spennustig eru venjulega valin með viðbótaröryggismörkum til að hjálpa til við að viðhalda áreiðanleika við skammvinn rekstrarskilyrði.Ófullnægjandi öfugspennumörk eykur hættuna á langtíma áreiðanleikavandamálum og óvæntum sviðsbilunum.

Lekastraumur (IR)

Lekastraumur vísar til þess litla magns af öfugstraumi sem flæðir í gegnum díóðuna þegar hún er öfug hlutdræg.Þrátt fyrir að lekastraumur sé venjulega mjög lítill, getur of mikill leki dregið úr endingu rafhlöðunnar, lægri skilvirkni í biðstöðu, aukið hitauppstreymi og haft áhrif á nákvæmni rafrásir með lágt afl.

Lekastraumur eykst almennt þegar hitastig hækkar, öfugspenna eykst og öldrun hálfleiðara á sér stað.Lítil lekaafköst eru sérstaklega mikilvæg í flytjanlegum rafeindatækni, rafhlöðuknúnum kerfum, IoT tækjum og orkusparandi biðrásum.

Schottky díóður hafa venjulega hærri lekastraum en venjulegir kísilafriðlar, sérstaklega við hærra rekstrarhita.

Til dæmis, Schottky díóður veita venjulega framúrskarandi skilvirkni í hraðhleðslutæki vegna lágrar framspennu.Hins vegar getur meiri lekastraumur þeirra við hærra hitastig dregið lítillega úr biðstöðuvirkni í rafhlöðuknúnum kerfum.

Þessi málamiðlun verður mikilvæg í rafeindahönnun með litlum krafti þar sem langur rafhlaðaending og lágmarks orkunotkun í biðstöðu eru í forgangi.

Endurheimtartími (trr)

Endurheimtartími mælir hversu hratt díóðan hættir að leiða þegar skipt er úr forspennu í afturábak.

Tegund díóða	Dæmigerður batatími
Standard Afriðandi	2µs–30µs
Fljótur bati Díóða	50ns–500ns
Schottky Díóða	Nálægt núlli

Endurheimtartími verður sífellt mikilvægari eftir því sem skiptingartíðni eykst.Staðlaðar afriðladíóður eru almennt viðunandi fyrir lágtíðni aflgjafa, en þær geta valdið óhóflegu skiptatapi í hátíðnirásum.

Í hátíðni rofi aflgjafa, hægari afriðandi díóða geta myndað viðbótar rofi tap vegna þess að öfugur bati straumur heldur áfram að flæða í stutta stund meðan skipt er um skipti.Fljótur bati og Schottky díóða hjálpa til við að draga úr þessu tapi, lækka hitamyndun og bæta heildar skilvirkni breytisins.

Fljótur bati og Schottky díóður eru almennt ákjósanlegar til að skipta um aflgjafa, hraðhleðslutæki, DC-DC breytir, RF rafrásir og hátíðni iðnaðarkerfi.

Hraðari skiptihegðun þeirra hjálpar til við að draga úr skiptitapi, lækka hitamyndun, bæta skilvirkni, draga úr EMI hávaða og styðja við betri hitastöðugleika.

Hins vegar geta Schottky díóður sýnt hærri bakstraum við hærra hitastig, sem verður að hafa í huga í varma krefjandi umhverfi.

Gagnarýmd (Cj)

Rafmagn tengis táknar geymda rafhleðslu á milli díóðaskautanna.Þessi breytu hefur bein áhrif á skiptihraða, RF-afköst, heilleika merkja og hegðun hátíðnirása.

Lægri rýmd tengisins hjálpar til við að bæta hátíðniskipti, RF-merkjastöðugleika, afköst samskiptarásar og nákvæmni merkjavinnslu.

Rafmagn tengis verður sérstaklega mikilvægt í RF samskiptakerfum, þráðlausum rafeindatækni, merkjavinnslurásum og háhraða stafrænum kerfum.Óhófleg rýmd getur leitt til röskunar á merkjum, hægari skiptihegðun og minni RF skilvirkni.

Hámarkshiti á mótum (Tj)

Hámarkshitastig tengis, venjulega skrifað sem Tj, skilgreinir hæsta örugga rekstrarhitastig innri hálfleiðaramóta díóðunnar.

Þessi færibreyta er afar mikilvæg vegna þess að díóðan getur bilað jafnvel þegar spennu- og straummat virðist viðunandi ef hitastjórnun er ófullnægjandi.

Þegar hitastig tengisins eykst getur díóðan orðið fyrir auknum lekastraumi, minni skilvirkni, óstöðugleika framspennu, hraðari öldrun hálfleiðara og varanlegum innri skemmdum.

Í hástraums SMD díóðaforritum getur of hátt hitastig á mótum valdið hitauppstreymi.Þetta á sér stað þegar hækkandi hitastig eykur lekastraum og afldreifingu, sem myndar síðan enn meiri hita og hækkar hitastig tengisins enn frekar.

Ef hitauppstreymi er ekki stjórnað getur díóðan bilað skyndilega og skemmt umhverfis PCB íhluti.

Stöðugt starfræksla nálægt hámarks hitastigi tengipunkta getur einnig stytt langtíma líftíma íhluta, jafnvel þótt tafarlaus bilun eigi sér stað.Hækkað hitastig flýtir fyrir slitbúnaði hálfleiðara og dregur úr langtímaáreiðanleika.

Hitaáreiðanleiki er almennt bættur með því að nota stærri díóðapakka, breiðari koparspor, stærri PCB koparhella, hitauppstreymi, betra loftflæði og núverandi afnámstækni.

Rétt hitastjórnun hjálpar til við að viðhalda öruggu hitastigi á mótum, bæta langtímaáreiðanleika og draga úr hættu á ótímabæra bilun í íhlutum í nútíma rafeindakerfum.

Til dæmis getur díóða gagnablað tilgreint hámarkshitastig á mótum 150°C og RθJA gildi 90°C/W.Þessi gildi hjálpa til við að meta hvort díóðan geti starfað á öruggan hátt við væntanleg umhverfishitastig og afldreifingu.

Hvernig á að bera kennsl á SMD díóða kóða og pólun

Mynd 10. SMD díóða bakskautskautamerking

Ein algengasta leitarfyrirspurnin sem tengist SMD díóðum er Hvernig á að bera kennsl á SMD díóða merkingar vegna þess að framleiðendur prenta oft skammstafaða SMD kóða á díóða pakka vegna takmarkaðrar stærðar íhluta.

Kóði	Mögulegt Tegund díóða
A7	Skipti díóða
M7	Afriðandi díóða
T4	TVS díóða

Vegna þess að merkingarkerfi eru mismunandi milli framleiðenda er auðkenning íhluta venjulega staðfest með því að nota gagnablöð, SMD kóða gagnagrunna og multimeter díóða prófun.

Hvernig á að prófa SMD díóða með margmæli

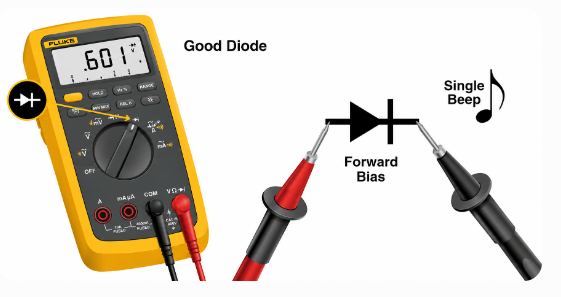

Mynd 11. Að prófa SMD díóða með margmæli

Að prófa SMD díóða með a margmælir hjálpar til við að bera kennsl á algeng vandamál eins og skammhlaup, opnar rafrásir, lekaskemmdir og hitabilun.Réttar prófunaraðferðir eru mikilvægar vegna þess að rangar mælingar geta leitt til ónákvæmrar greiningar eða skemmda á PCB fyrir slysni.

Öryggisráðstafanir fyrir prófun

Áður en díóðamælingar eru framkvæmdar:

1. Aftengdu og einangraðu rafmagn frá hringrásinni

2. Losaðu þétta alveg áður en þú snertir PCB

3. Forðastu að prófa rafhlöðu rafrásir

4. Notaðu ESD vörn þegar þú meðhöndlar viðkvæm raftæki

Stórir þéttar innan aflgjafa, hleðslutækja og rafeindatækja í iðnaði geta haldið hættulegri spennu, jafnvel eftir að rafmagnið er fjarlægt.Afhleðsla þétta hjálpar til við að draga úr hættu á raflosti og skemmdum á íhlutum fyrir slysni.

Mælingar í hringrás eru heldur ekki alltaf fullkomlega áreiðanlegar vegna þess að PCB íhlutir í kring geta skapað rangar mælingar.Samhliða viðnám, þéttar, inductors og hálfleiðaraleiðir geta haft áhrif á mælingar á mælikvarða og framkallað villandi niðurstöður.

Fyrir nákvæmari bilanaleit er annarri hlið díóðunnar oft lyft frá PCB til að einangra íhlutinn meðan á prófun stendur.

Forward bias próf

Stilltu margmælinn á díóðaprófunarham.Tengdu rauða rannsakann við rafskautið og svarta rannsakann við bakskautið.Heilbrigð díóða sýnir venjulega áframhaldandi spennufall upp á um 0,2V–0,4V fyrir Schottky díóða og 0,6V–0,7V fyrir sílikondíóða.Þessar álestur tákna framspennufall díóðunnar meðan á leiðni stendur.Lægri framspenna í Schottky díóðum hjálpar til við að bæta skilvirkni og draga úr hitamyndun í hátíðniskiptarásum.

Andstæða hlutdrægni próf

Snúið margmælismælunum við með því að tengja svarta nema við rafskautið og rauða nema við bakskautið.Heilbrigð díóða ætti að hindra andstæða straumflæði.Margmælirinn sýnir venjulega OL (Open Loop) eða mjög mikla mótstöðu.Ef mælanlegur straumur flæðir í öfugri hlutdrægni getur díóðan orðið fyrir lekaskemmdum, bilun á mótum eða hitauppstreymi.Vandamál við öfuga leka verða oft alvarlegri við hærra rekstrarhita.

Algengar bilunarvísar

Einkenni	Möguleg orsök
0V bæði leiðbeiningar	Stutt díóða
OL bæði leiðbeiningar	Opið díóða
Óstöðugt upplestur	Hitauppstreymi skemmdir eða leki

Stutt díóða koma venjulega fram eftir rafspennu, öfuga pólunartilvik, alvarlega ofhitnun eða bylgjuskemmdir.Opið díóða bilanir geta stafað af skemmdum á tengivír, of mikilli hitauppstreymi, vélrænni sprungu eða framleiðslugöllum.Óstöðugt eða ósamræmi mælingar geta bent til innri hitaskemmda, lekastraumsvandamála, sprungna lóðmálmsliða eða niðurbrots hálfleiðara að hluta.

Í hátíðniskiptarásum og aflgjafa geta gallaðar SMD díóða einnig valdið of mikilli hitamyndun, óstöðugri útspennu, rofahljóði, minni hleðsluvirkni og stöðvandi hringrásarvirkni.

Rétt margmælisprófun hjálpar fljótt að bera kennsl á gallaðar díóða og styður nákvæmari bilanaleit í nútíma rafeindakerfum.

Algengar SMD díóðabilanir, PCB hönnunarmistök og áreiðanleikastaðlar

Þrátt fyrir að SMD díóður séu mjög áreiðanlegar, getur óviðeigandi hringrásarhönnun, hitauppstreymi, rafspenna, ESD útsetning og léleg lóðaaðferð samt valdið ótímabærum bilun og langtíma áreiðanleikavandamálum.

Skilningur á algengum bilunaraðferðum hjálpar til við að bæta PCB áreiðanleika og draga úr bilunartíðni á vettvangi í bíla-, iðnaðar-, samskipta- og rafeindakerfum

Algengar SMD díóða bilanir og bilanaleit

Orsök bilunar	Algeng einkenni	Líkleg niðurstaða
Rafmagns of mikil streita	Ofhitnun	Ofgnótt núverandi skemmdir
Óhóflegt hita	Brennslumerki	Hitauppstreymi á flótta
ESD útsetning	Týnd bylgja vernd	TVS díóða niðurbrot
PCB sveigjanleiki skemmdir	Með hléum aðgerð	Sprunginn lóðmálmur
Óviðeigandi lóðun	Spenna óstöðugleiki	Öfugt leki og óstöðug starfsemi

Óhófleg hitauppstreymi og rafspenna eru enn tvær af algengustu orsökum SMD díóðabilunar í nútíma rafeindatækni.Mörg áreiðanleikavandamál stafa af ófullnægjandi hitauppstreymi PCB, óviðeigandi vali á díóða, ófullnægjandi bylgjuvörn, lélegum gæðum lóðmálmsliða og rangri rekstrarspennu.

Rafmagnsofspenna á sér stað þegar díóðan starfar umfram spennu eða straumstyrk.Þetta getur hratt aukið hitastig tengisins og skaðað hálfleiðarabygginguna varanlega.

Of mikið varmaálag er önnur aðalorsök bilunar í samsettum rafeindatækni þar sem ófullnægjandi PCB koparflatarmál takmarkar hitaleiðni.

ESD skemmdir hafa almennt áhrif á TVS díóða sem eru settar upp í USB tengi, HDMI tengi, samskiptakerfi bíla og Ethernet verndarrásir.Endurtekin útsetning fyrir bylgju minnkar smám saman verndargetu díóðunnar með tímanum.

Algeng PCB hönnunarmistök með SMD díóðum

• Undirstærðir hitapúðar

Léleg koparútbreiðsla eykur hitastig á mótum og dregur úr langtímaáreiðanleika.Lítil hitapúðar geta komið í veg fyrir að hiti dreifist á skilvirkan hátt yfir PCB.

• Röng TVS staðsetning

TVS díóður sem eru settar of langt frá ytri tengjum verða minna áhrifaríkar gegn ESD atburðum og tímabundnum spennutoppum.Í háhraða samskiptakerfum eins og USB, HDMI og bílagagnanetum getur óviðeigandi staðsetning TVS díóða gert það að verkum að tímabundnir spennutoppar nái viðkvæmum IC áður en bæling á sér stað, sem eykur hættuna á varanlegum hringrásarskemmdum.

• Notkun hægra afriðla í háhraða hringrásum

Hægur endurheimtartími getur leitt til skiptahávaða, aukins orkutaps, minni skilvirkni og EMI vandamál.Fljótur bati eða Schottky díóður eru almennt ákjósanlegar í hátíðniskiptaforritum.

• Óviðeigandi öfugspennumörk

Að velja díóða of nálægt rekstrarspennunni eykur hættuna á bilun við tímabundnar bylgjur eða óstöðugar rekstrarskilyrði.Áreiðanleiki díóða er oft bættur með því að sameina rétta hitastjórnun, fullnægjandi spennumörk, fínstillt PCB skipulag, rétta staðsetningu díóða nálægt viðkvæmum viðmótum og áreiðanlegar lóðunaraðferðir.

Áreiðanleikastaðlar og samræmisvottanir

Áreiðanleikastaðlar hjálpa til við að sannreyna að SMD díóður geti örugglega starfað við krefjandi rafmagns-, hitauppstreymi og umhverfisaðstæður.

Eiginleiki	SMD Díóða	Í gegnum holu Díóða
PCB stærð	Fyrirferðarlítill	Stærri
Framleiðsla	Sjálfvirk SMT	Handbók/bylgjulóðmálmur
Hátíðni árangur	Betri	Neðri
Viðgerðarhæfni	Erfiðara	Auðveldara
Hitaleiðni	Í meðallagi	Betra fyrir mikinn kraft
Algeng notkun	Færanlegt rafeindatækni	Iðnaðarkerfi

Samræmisprófun hjálpar til við að styðja við langtímaáreiðanleika, samkvæmni í framleiðslu, vöruöryggi, hitaþol og umhverfissamræmi.

SMD díóður vs gegnum holu díóða

Mynd 12. SMD vs gegnumholuhlutir á PCB

SMD díóða og díóða í gegnum holu framkvæma báðar svipaðar rafmagnsaðgerðir, en þær eru talsvert mismunandi í stærð, framleiðsluaðferð, hitauppstreymi, vélrænni endingu og PCB samþættingu.

Eiginleiki	SMD Díóða	Í gegnum holu Díóða
PCB stærð	Fyrirferðarlítill	Stærri
Framleiðsla	Sjálfvirk SMT	Handbók/bylgjulóðmálmur
Hátíðni árangur	Betri	Neðri
Viðgerðarhæfni	Erfiðara	Auðveldara
Hitaleiðni	Í meðallagi	Betra fyrir mikinn kraft
Algeng notkun	Færanlegt rafeindatækni	Iðnaðarkerfi

SMD díóður eru almennt ákjósanlegar í nútíma rafeindatækni vegna þess að þær styðja smærri PCB skipulag, sjálfvirka fjöldaframleiðslu, létt rafeindatæki og betri hátíðniframmistöðu.

Styttri rafleiðir þeirra hjálpa til við að draga úr sníkjuspennu og rýmd, sem gerir þær hentugar fyrir háhraða rofarásir, RF samskiptakerfi, fyrirferðarmikla aflbreyta og þétt pakkað rafeindatæki.

Díóða í gegnum gatið gæti samt verið valinn í öflugum kerfum, þungum straumum, erfiðu vélrænu umhverfi og búnaði sem krefst auðveldara viðgerðar eða endurnýjunar.

Vegna þess að íhlutir í gegnum gata nota vírsnúra sem eru settir inn í PCB, veita þeir oft sterkari vélrænni festingu og betri hitameðferð fyrir stór raforkutæki.

Í nútíma rafeindatækjum eru SMD díóðir ráðandi vegna þess að samsett PCB skipulag og sjálfvirk SMT samsetning draga verulega úr framleiðslukostnaði og auka framleiðsluhraða.

Hvernig á að velja réttu SMD díóðuna

Að velja rétta SMD díóða krefst jafnvægis á rafmagnsgetu, hitauppstreymi, áreiðanleika, skiptihraða, pakkningastærð og umsóknarkröfur.

Notkun rangra díóða getur leitt til ofhitnunar, óstöðugleika í spennu, minni skilvirkni, of mikils aflmissis og ótímabæra bilunar í íhlutum.

Rétt val á díóða hjálpar til við að styðja við langtímaáreiðanleika, hitastöðugleika og heildarafköst rafeindakerfisins.

Leiðbeiningar um val á grundvelli forrita

Umsókn	Mælt með díóða
Hraðhleðslutæki	Schottky díóða
Spenna reglugerð	Zener díóða
USB ESD vernd	TVS díóða
RF stilling	Varactor díóða
AC leiðréttingu	Afriðandi díóða

Lykilþættir sem þarf að hafa í huga við val

• Reverse Voltage Rating: Díóðan verður að standast á öruggan hátt hámarks bakspennu sem er í hringrásinni.Ófullnægjandi spennubil eykur hættuna á bilun við tímabundnar spennuhækkanir.

• Getu til að meðhöndla straum: Díóðan ætti að styðja á öruggan hátt bæði stöðugan straum og bylstraumsskilyrði.Stærri straumforrit krefjast oft stærri pakka, betri hitauppstreymis og breiðari PCB ummerki.

• Rofihraði: Hátíðnirásir krefjast hraðs bata eða Schottky díóða til að lágmarka rofatap og bæta skilvirkni.

• Hitaafköst: Hitahæfni er mikilvæg vegna þess að of hátt hitastig á mótum getur stytt líftíma íhluta og dregið úr áreiðanleika.

• PCB pláss takmarkanir: Fyrirferðarlítil rafeindatæki þurfa oft smærri SMD pakka til að styðja við PCB skipulag með mikilli þéttleika.

Hins vegar geta smærri pakkar haft minni hitauppstreymi og straummeðferð.

Val á díóðum fyrir mismunandi atvinnugreinar

• Bifreiðaraftæki: Mikill áreiðanleiki fyrir bylgjur, mikið hitaþol og AEC-Q101 samræmi eru mikilvæg til að viðhalda stöðugri notkun við erfiðar rafmagns- og umhverfisaðstæður.

• Rafeindatæki: Lítil stærð, lítið orkutap og mikil framleiðsluhagkvæmni eru almennt sett í forgang í þéttpökkuðum PCB hönnun og flytjanlegum kerfum.

• Iðnaðarkerfi: Hitaþol, mikil straumgeta og langtímaáreiðanleiki eru mikilvæg fyrir samfelldan rekstur í krefjandi rafmagnsumhverfi.

• RF- og samskiptakerfi: Hröð skipting, lág rýmd á mótum og stöðugur hátíðniafköst hjálpa til við að viðhalda heilleika merkja og skilvirkri samskiptahegðun.

Að velja réttan díóða pakka og rafforskrift bætir til muna orkunýtni, hringrásarvörn og langtímaáreiðanleika í nútíma rafeindakerfum.

Niðurstaða

SMD díóður eru mikið notaðar í nútíma rafeindatækni til að styðja við skilvirka aflstýringu, hringrásarvörn og stöðugan háhraðarekstur.Rétt val á díóða fer eftir þáttum eins og framspennu, endurheimtartíma, hitauppstreymi og straummeðferðargetu.Góð PCB varma hönnun og rétt pakkaval hjálpa til við að draga úr ofhitnun og bæta langtíma áreiðanleika.Eftir því sem rafeindatæki halda áfram að verða smærri og öflugri, verður skilningur á hegðun SMD díóða sífellt mikilvægari í nútíma hringrásarhönnun.
