PAN4820 DC EMI síueining - Forskriftir, forrit og skýringarmynd
2025-07-29 1892

Pan4820 eftir TDK-Lambda Americas Inc. er samningur DC EMI/EMC sía sem metin er fyrir 76V DC og 20A, sem er hönnuð til að bæla fram hávaða í iðnaðar-, fjarskipta- og innbyggðum kerfum.Með festingu í gegnum holu og fullar öryggisvottanir, þá samþættir það auðveldlega í PCB, sérstaklega með PAF Series breytum Lambda.

Vörulisti

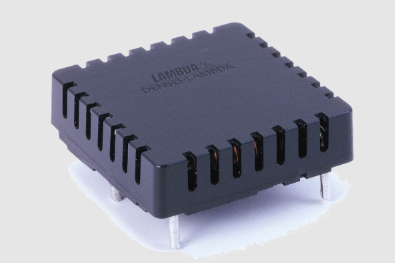

Yfirlit Pan4820

The Pan4820 Frá TDK-Lambda Americas Inc. er afkastamikil DC kraftlínu EMC/EMI sía sem er hönnuð til að bæla framleidda hávaða og auka áreiðanleika kerfisins í viðkvæmum iðnaðar- og kraft-umbreytingarforritum.Með hlutfallsspennu 76V DC og hámarksstraum 20A, tryggir þessi í gegnum holu PCB-mountable mát skilvirka síun á DC inntakslínum.Samningur formstuðull þess og lóð-pinna uppsögn gera það tilvalið fyrir beina samþættingu í ýmsum PCB-byggðum hönnun.

Þessi sía tilheyrir traustu Pan seríunni frá TDK-Lambda, þekkt fyrir öfluga frammistöðu sína og auðvelda samþættingu.Þrátt fyrir að Pan4820 hafi verið hætt opinberlega er það áfram aðgengilegt í gegnum Ariat-Tech.

Ef þú hefur áhuga á að kaupa Pan4820, ekki hika við að hafa samband við okkur til verðlagningar og framboðs.

PAN4820 Valkostir

Líkan	Framleiðandi	Spenna / núverandi einkunn	Festingartegund	Staða	Athugasemdir
VFM-20A	Cui Inc.	75V DC / 20a	Um holu / PC pinnar	Virkur	Næst Bein staðgengill fyrir Pan4820
Pan4824	TDK-LAMBDA	48v DC / 20a	Um holu / PC pinnar	Virkur	Lægri spenna Útgáfa úr sömu seríu

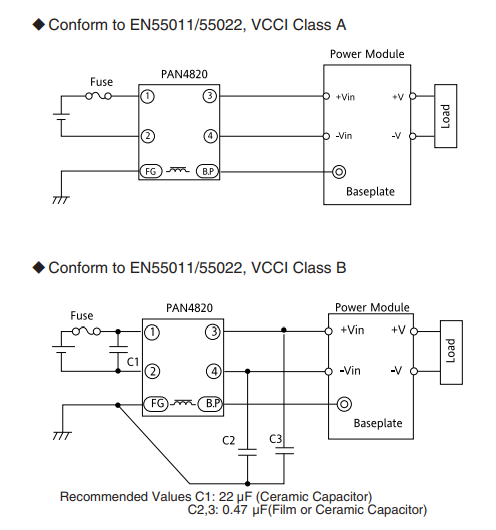

Pan4820 notkunarrásarmynd

Hringrásarmyndirnar sýna ráðlagðar EMI síu stillingar fyrir PAN4820 eininguna, hannað til að uppfylla EMC staðla EN55011/55022, VCCI Class A og Class B.

Í Stillingar í flokki A (efstu skýringarmynd), Pan4820 er tengdur á milli inntaksaflsins og rafmagnseiningarinnar.Það felur í sér öryggi fyrir inntaksvörn og einfaldur tveggja víra inntak/úttaksleið fyrir bæði jákvæðar og neikvæðar spennutils.Þessi uppsetning býður upp á grunnsíun sem hentar fyrir minna strangt iðnaðar- eða viðskiptalegt umhverfi.

Aftur á móti Stillingar í B -flokki (neðri skýringarmynd) Inniheldur viðbótar óbeinar íhlutir, þéttar C1, C2 og C3, sem veita aukna EMI kúgun.C1 tengist yfir inntakslínurnar, en C2 og C3 brú frá hverri línu til að jörðu undirvagn, sía á áhrifaríkan hátt sameiginlegan hátt og mismunadrif.Þessi uppsetning er fínstillt fyrir meiri hávaða viðkvæm forrit, svo sem íbúðar- eða læknisumhverfi, þar sem strangari EMI mörk eiga við.FG (hagnýtur jörð) og BP (basplat) pinnar tryggja rétta jarðtengingu fyrir bætta hlífðar og hitauppstreymi.

Pan4820 forskriftir

Færibreytur	Upplýsingar
Framleiðandi Hlutanúmer	Pan4820
Framleiðandi	Tdk-lambda, Inc.
Flokkur	Stakur Hálfleiðari
Lýsing	Línusía 76VDC 20a Th
Pakki / Mál	Magn
Spenna - Metið DC	76 v
Uppsögn Stíll	PC pinnar
Röð	Pönnu
Pakki	Magn
Starfrækt Hitastig	-40 ° C til 100 ° C.
Festingartegund	Í gegnum gat
Síu gerð	DC
Núverandi	20 a
Samþykki Umboðsskrifstofa	CSA, en, ul
Forrit	Almennt Tilgangur

Pan4820 eiginleikar

• Samningur og létt hönnun -Tilvalið fyrir PCB-samsetningar í plássi

• PCB í gegnum holufestingu -Stilling lóðmáls-pinna gerir kleift að halda stöðugri og auðveldum samþættingu borðstigs

• Metið fyrir 76V DC / 20A -Meðhöndlar hástraum DC raflínur með áreiðanlegri kúgun EMI

• EMI/EMC síun - dregur í raun úr framkvæmdum hávaða í DC orkuforritum

• Að fullu meðfylgjandi framkvæmdir - Bætir öryggi, hlíf og vélrænan stöðugleika

• Öryggis samræmi - Löggilt við UL1950, CSA 950 og EN60950 staðla til alþjóðlegrar notkunar

• Hannað til notkunar með PAF seríu Lambda -Veitir óaðfinnanlegan eindrægni við Lambda DC-DC breytireiningar

• ROHS samhæft -Uppfyllir umhverfisreglugerðir fyrir blýlausar framkvæmdir

• Áreiðanleiki iðnaðarstigs - Byggt til að framkvæma í harðgerðu umhverfi með stöðugri síu skilvirkni

Pan4820 forrit

• DC-DC breytir innsláttar síun: Tilvalið til að draga úr framkvæmd EMI á inntakslínum afkastamikils DC-DC breytir, sérstaklega Lambda PAF serían.

• Iðnaðar orkubirgðir: Notað í aflgjafa kerfum til að bæla rafmagnshljóð og tryggja samræmi við EMC staðla í sjálfvirkni og stjórnbúnaði verksmiðjunnar.

• Fjarskiptabúnaður: Tryggir hreina aflgjafa með því að sía hávaða frá DC inntakslínum í grunnstöðvum, netrofa og öðrum fjarskiptabúnaði.

• Innbyggð kerfi: Veitir stöðugt, síað DC afl í innbyggðum stjórnkerfi, mælitækjum og gagnaöflunarpöllum.

• Rafhlöðuknúin kerfi: Verndar viðkvæmar rafrásir gegn framkvæmd EMI í rafhlöðubundnum eða DC-knúnum tækjum.

• Flutning rafeindatækni: Styður EMI síun í járnbrautum, EV eða þungum rafrænum kerfum þar sem DC línur með háum straumum eru algengar.

Samanburður: Pan4820 vs. VFM-20A

Lögun	Pan4820	VFM -20A
Framleiðandi	TDK-LAMBDA Americas Inc.	Cui Inc.
Virka	DC EMI/EMC Síueining	DC EMI/EMC Síueining
Metið Spenna	76V DC	75V DC
Metið Núverandi	20a	20a
Festing Tegund	Í gegnum holu, PCB lóðmálmur	Í gegnum holu, PCB lóðmálmur
Pakki Tegund	Lokað Málmhylki	Lokað Málmhylki
Starfrækt Tíðni	DC Forrit	DC Forrit
Öryggi Samþykki	UL1950, CSA950, EN60950	UL/CUL viðurkennd, EN60939 samhæfð
Rohs Samræmi	Já	Já
Dæmigert Notaðu mál	Lambda Paf röð DC-DC breytir síun	Almennt tilgangur DC Line Noise Síun
Mál	Samningur (nákvæmar víddir eru mismunandi)	Samningur (nákvæmar víddir eru mismunandi)
Girðing	Alveg Meðfylgjandi, málmhúð	Alveg Meðfylgjandi, málmhúð
Starfrækt Hitastigssvið	−25 ° C til +85 ° C (dæmigert)	−25 ° C til +85 ° C.
Röð	PAN Series	VFM Series
Sérstakt Eiginleikar	Hannað fyrir Lambda breytir	Almennt tilgangur, mikil áreiðanleiki

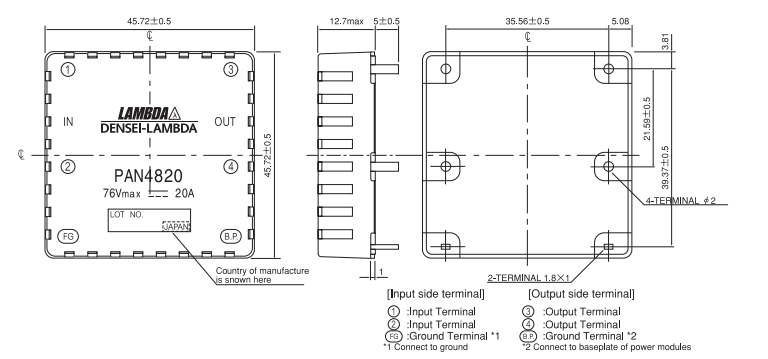

Pan4820 útlínur

Útlínuteikning Pan4820 veitir ítarlegar vélrænni víddir og flugstöðvar fyrir rétta uppsetningu.Einingin er með fermetra fótspor af 45,72mm × 45,72mm, með hámarkshæð 12.7mm, sem gerir það samningur fyrir hárstraum síun í DC forritum.Teikningin felur í sér topp, hlið og neðri útsýni til að sýna fram á stöðvunarstöðvum og festingargatstöðum.

Skautanna ① Og ② eru tilnefndir sem inntaksstöðvar, en ③ Og ④ Berið fram sem framleiðsla skautanna.The FG (ramma jörð) flugstöð er ætlað að vera tengdur við kerfis jörðina, meðan B.P.(Grunnplata) flugstöð ætti að vera tengt við grunnplötu rafmagnseiningarinnar fyrir árangursríka jarðtengingu og EMI hlíf.Festing göt og pinna bil eru einmitt víddar til að tryggja PCB uppsetningu í gegnum holu.Þessi teikning tryggir rétta samþættingu í kerfisskipulagi með því að veita allar nauðsynlegar landfræðilegar tilvísanir og jarðvegsleiðbeiningar.

Pan4820 framleiðandi

TDK-Lambda Americas Inc., framleiðandi Pan4820, er alþjóðlegur viðurkenndur leiðandi í aflgjafa lausnum, þekktur fyrir hágæða hluti sína sem eru sérsnaðir fyrir iðnaðar-, læknis-, fjarskipta- og varnarforrit.Fyrirtækið sérhæfir sig í að hanna og framleiða háþróaða DC-DC breytir, EMI/EMC síur og rafmagnseiningar sem uppfylla strangar alþjóðlegar öryggis- og umhverfisstaðla.Með áratuga sérfræðiþekkingu verkfræði leggur TDK-Lambda áherslu á gæði, samkvæmni afköst og langan líftíma, sem gerir vörur sínar, þar með talið PAN-serían, hentugur fyrir verkefni-gagnrýnin kerfi sem krefjast öflugrar rafmagns hávaða og stöðugrar aflgjafa.

Niðurstaða

Þrátt fyrir að Pan4820 hafi verið hætt opinberlega er það áfram aðgengilegt í gegnum Ariat-Tech.Val eins og VFM-20A bjóða upp á svipaða frammistöðu fyrir nýja hönnun.Ef þú hefur áhuga á að kaupa Pan4820 eða samhæfan valkost, ekki hika við að hafa samband við okkur til verðlagningar og framboðs.
