Op-Amp Slew Rate Guide: Formúla, Mæling, Áhrif og Val
2026-05-09 35

Slew rate er mikilvæg op-amp forskrift sem ákvarðar hversu fljótt úttaksspennan getur brugðist við breyttum inntaksmerkjum.Ef magnarinn getur ekki brugðist nógu hratt við getur úttaksbylgjulögunin brenglast, sérstaklega í hátíðni- og hraðsvörunarforritum.Þetta hefur bein áhrif á hljóðgæði, skerpu myndbands, ADC nákvæmni, RF frammistöðu og tímasetningu púls.Að skilja slew rate hjálpar til við að útskýra hvernig op-magnarar hegða sér í raunverulegum hringrásum og hvernig á að velja réttan magnara fyrir mismunandi forrit.

Vörulisti

Að skilja Op-Amp Slew Rate

The slaka hlutfall af an rekstrarmagnari (op-amp) er hámarkshraðinn sem úttaksspenna þess getur breyst með tímanum.Það skilgreinir hversu hratt magnarinn getur brugðist við hröðum inntaksmerkjabreytingum án þess að brengla úttaksbylgjulögunina.

Stærðfræðilega er slew rate gefið upp sem:

S=(dVo)/dt

Það er almennt mælt í:

• Volt á míkrósekúndu (V/μs)

• Volt á millisekúndu (V/ms)

• Stundum volt á sekúndu (V/s)

Í einföldu máli virkar slew rate eins og hraðatakmörk fyrir úttak magnarans.Ef inntaksmerkið breytist hægt endurskapar op-magnarinn bylgjuformið nákvæmlega.Hins vegar, þegar merkið breytist hraðar en magnarinn getur svarað, brenglast úttaksbylgjulögunin.

Til dæmis, op-magnari með slew rate:

10V/μs

getur breytt útgangsspennu sinni að hámarki um 10 volt á einni míkrósekúndu.

Snúningshraði verður sérstaklega mikilvægur í hátíðnikerfum, hljóðmögnurum, myndbandsvinnslurásum, RF samskiptabúnaði, ADC og DAC kerfum og púls- eða rofaforritum þar sem hröð spennuskipti eru nauðsynleg til að viðhalda nákvæmni bylgjuforms, merkjatryggni og áreiðanlegum heildarafköstum kerfisins.

Í þessum forritum eru hröð spennuskipti mikilvæg til að viðhalda nákvæmni bylgjuforms og áreiðanlegri endurgerð merkja.

Inside Op-Amp Slew Rate Behaviour

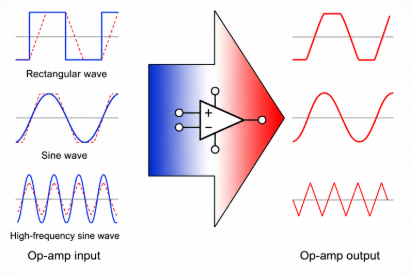

Mynd 2. Slew-Rate-Limited Behaviour of Op-Amp við mismunandi bylgjulögunaraðstæður

Tilvalinn magnari myndi endurskapa inntaksbylgjuformið fullkomlega óháð merkishraða.Í raunverulegum hringrásum innihalda op-magnarar hins vegar innri takmarkanir af völdum jöfnunarþétta, takmarkaður hleðslustraumur, skiptihraði smára, og framleiðsla bílstjóri getu, sem allt takmarkar hversu hratt úttaksspennan getur breyst.

Vegna þessara líkamlegu takmarkana getur úttaksspennan ekki breyst óendanlega hratt.

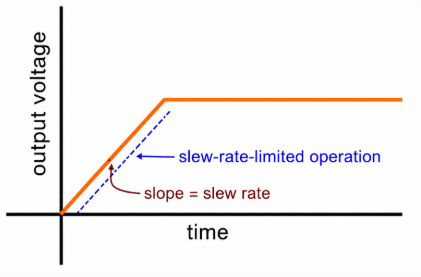

Þú getur hugsað um slew rate sem hámarks ramphraða úttaksmerkisins.Þegar inntaksbylgjuformið breytist smám saman fylgist úttakið það nákvæmlega.En þegar inntakið breytist of hratt getur framleiðsla magnarans aðeins hækkað eða lækkað á hámarkshraða.

Í stað þess að endurskapa bylgjuformið fullkomlega:

• Sinusbylgjur geta orðið þríhyrningslaga

• Ferningsbylgjur mynda ávalar brúnir

• Hljóðskemmdir þjappast saman

• Harmónísk röskun eykst

Þessi áhrif eru þekkt sem slew-rate röskun, sem á sér stað þegar magnarinn getur ekki breytt útgangsspennu sinni nógu hratt til að endurskapa hratt inntaksmerkjabreytingar nákvæmlega.

Í stafrænum tímatöku- og púlsrásum geta ávalar ferhyrndar bylgjur dregið úr skiptanákvæmni og aukið tímaskekkju.Í hljóðkerfum getur skammvinn þjöppun dregið úr skýrleika og smáatriðum í slagverki og hátíðnihljóðum.

Takmarkanir á hraða verða meira áberandi þar sem:

• Merkjatíðni eykst

• Output amplitude eykst

• Rafmagnshleðsla eykst

Í breiðbandsrásum og hröðum tímabundnum forritum getur ófullnægjandi straumhraði dregið verulega úr tryggð bylgjuforms og heildarafköstum kerfisins.

Hvers vegna Slew Rate skiptir máli í raunverulegum forritum

Snúningshraði hefur bein áhrif á nákvæmni bylgjuformsins og merkjatryggð í mörgum rafeindakerfum.Lágt hraði getur skapað nokkur hagnýt vandamál sem draga úr afköstum og áreiðanleika.

Vandamál	Hagnýt áhrif
Hljóðbjögun	Sterkt eða þjappað hljóð
Ávalar ferhyrndar bylgjur	Minni nákvæmni púls
Myndband óskýr	Minnkun á myndskerpu
ADC uppgjörsvillur	Röng merkjabreyting
RF niðurbrot	Minni heilleiki merkja

Þessi áhrif sýna hvers vegna sláttuhraði er mikilvægur í hraðsvörunarrásum og nákvæmri hliðstæðum rafeindatækni.

Í hljóðmagnara, ófullnægjandi slew hraði dregur úr skammvinnum smáatriðum og kynnir óæskilega harmonikum.Cymbals, slagverk og hröð raddárásir geta hljómað harkalega eða þjappað vegna þess að magnarinn getur ekki endurskapað hraðar spennubreytingar nákvæmlega.

Í vídeó rafeindatækni, hægari brúnabreytingar draga úr skerpu myndarinnar og skýrleika hreyfinga, sérstaklega á skjám með mikilli upplausn og senum á hröðum hreyfingum.

Í ADC kerfi, lágt slew rate eykur uppgjörstíma og dregur úr umbreytingarnákvæmni vegna þess að framleiðsla magnarans verður kannski ekki alveg stöðug áður en sýnatöku á sér stað.

Í RF fjarskiptakerfi, ófullnægjandi afköst geta dregið úr mótunarnákvæmni og dregið úr heildarmerkjagæðum.

Slew Rate Formúla og útreikningur

Að skilja slew-rate formúlur hjálpar til við að ákvarða hvort magnari geti endurskapað merki nákvæmlega án þess að koma á röskun.

Magnari með ófullnægjandi slew rate kann að virðast virka venjulega á lágri tíðni en byrjar að skekkja merki þegar tíðni eða úttaksmagn eykst.

Slew Rate Formúla

Grunnjöfnunin mælir hversu hratt úttaksspennan breytist með tímanum.

S=(ΔVout)/Δt

Hvar:

• S= Slew rate

• ΔV_out= Breyting á útgangsspennu

• Δt= Breyting í tíma

Slew rate skilgreinir hámarkshraðann þar sem framleiðsla magnarans getur hækkað eða lækkað.

Slew Rate Formúla fyrir sinusbylgjur

Fyrir sinusoidal merki, er nauðsynlegt slew rate háð bæði merki tíðni og úttak amplitude.

S=2πfV_m

Hvar:

• f= Merkjatíðni

• V_m= Hámarksútgangsspenna

Þegar merki tíðni eða úttaksamplitude eykst, eykst nauðsynlegur slew hraði einnig.

Ef snúningshraði magnarans er lægri en útreiknuð þörf getur úttaksbylgjulögunin brenglast.

Algeng einkenni eru þríhyrndar sinusbylgjur, ávalar ferhyrningsbylgjubrúnir, minni skammvinn svörun og aukin harmonisk röskun sem stafar af vanhæfni magnarans til að bregðast nógu hratt við merkjum sem breytast hratt.

Dæmi Slew Rate útreikningur

Segjum sem svo að op-magnari verði að endurskapa sinusbylgju með:

• Hámarksútgangsspenna = 4 V

• Tíðni = 30 kHz

Með því að nota sinusbylgjuhraða formúluna:

S=2πfV_m

Að skipta út gildunum:

S=2×3,14×30000×4

Niðurstaðan er:

S=753600V/s

Umbreyta í volt á míkrósekúndu:

S=0,7536V/μs

Þetta þýðir að magnarinn krefst slew hraða sem er meiri en:

0,75 V/μs

til að endurskapa merkið nákvæmlega án röskunarhraða röskunar.

Í hagnýtri verkfræðihönnun eru op-magnarar venjulega valdir með öryggisbilinu:

• 3× til 10× reiknaða lágmarkskröfu

Þetta bætir skammvinnsvörun, nákvæmni merkja, skýrleika hljóðs, ADC-stillingarafköst og heildarheilleika bylgjuformsins, sérstaklega í hliðstæðum hringrásum með hraðsvörun og hátíðniforritum.

Slew Rate vs Bandwidth: Lykilmunur

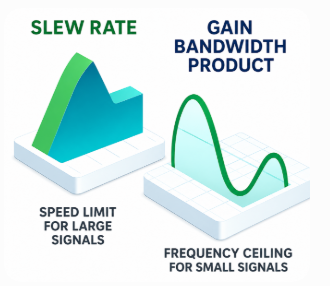

Mynd 3. Slew Rate takmarkar hraða en bandbreidd takmarkar tíðni

Snúningshraði og bandbreidd er oft ruglað saman vegna þess að hvort tveggja hefur áhrif á magnarahraða.Hins vegar lýsa þeir mismunandi frammistöðutakmörkunum.

Parameter	Drepa Gefa	Bandbreidd
Ráðstafanir	Úttaksspennubreytingarhraði	Tíðni svörunarsvið
Eining	V/μs	Hz
Hefur áhrif	Stórmerkishegðun	Lítil merki hegðun
Aðaltakmörkun	Bylgjulögun röskun	Merkjadeyfing
Algeng einkenni	Þríhyrningslaga bylgjuform	Minni ávinningur

Þessi munur útskýrir hvers vegna magnari getur haft mikla bandbreidd en samt raskað stórum bylgjuformum sem breytast hratt.

Bandbreidd ákvarðar hversu mikið tíðnisvið magnari getur unnið, meðan drepið var hraði ákvarðar hversu hratt úttaksspennan getur breyst líkamlega við hröð merkjaskipti.

Magnari með mikla bandbreidd en ófullnægjandi straumhraða getur samt raskað hátíðnimerkjum með stórum amplitude.

Þetta verður sérstaklega mikilvægt í breiðbandssamskiptakerfum, hröðum tímabundnum forritum, hljóðmögnurum og nákvæmni mælingarrásum þar sem nákvæm endurgerð merkja sem breytast hratt er mikilvæg til að viðhalda afköstum og merkjatryggð.

Hagnýt slew rate takmörkun í hljóðmögnurum

Eitt skýrasta dæmið um takmörkun á slew-rate á sér stað í hljóðkerfum.

Íhuga a 100 W magnari akstur an 8 Ω hátalara.Við há útgangsstyrk getur magnarinn framleitt um það bil:

56 V_PP

meðan þú endurskapar merki nálægt:

20 kHz

Lágmarks sem krafist er slew hlutfall er um það bil:

7 V/μs

Ef magnarinn styður aðeins:

0,5 V/μs

eins og klassíski LM741 op-magnarinn, verður bylgjulögun röskun áberandi.

Algeng áhrif eru sterkur diskur, minni skammvinn svörun, brengluð ásláttarhljóð og tap á skýrleika hljóðsins sem stafar af vanhæfni magnarans til að endurskapa hraðar bylgjulögunarbreytingar nákvæmlega.

Þessi áhrif útskýra hvers vegna hátryggð hljóðkerfi nota hraðari op-magnara með miklu hærri hraða.

Slew Rate Mæling og prófun

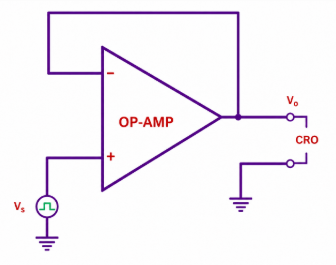

Mynd 4. Op-Amp Slew-Rate Testing Circuit with Oscilloscope Connection

Hraði er venjulega mældur með því að nota a virkni rafall, an sveiflusjá, og a ferhyrningsbylgja eða þrepainntaksmerki til að fylgjast með hversu fljótt magnaraúttakið bregst við hröðum spennubreytingum.Aðgerðarrafallinn beitir hröðu spennuþrepi á magnarainntakið á meðan sveiflusjáin sýnir úttaksbylgjuformið.Í stað þess að breytast samstundis hækkar framleiðslan með halla.Þessi halli táknar slew hraða magnarans.

Hvernig slew hlutfall er mælt

Staðlaða mælingaraðferðin notar 10%–90% skiptipunktar.

(S) = dVo/dt => Vo(90%)-Vo(10%)/ t(90%)-t(10%)/

Mælingarskref

1.Settu hraða ferhyrningsbylgju á inntakið.

2.Fylgstu með úttaksbylgjuforminu.

3.Merktu við 10% og 90% spennustig.

4.Mældu umskiptatímann.

5.Reiknið út hraðann.

10%–90% aðferðin bætir mælingarnákvæmni vegna þess að hún forðast hringingu, hávaða, yfirskot og ólínulega brúnahegðun sem venjulega birtist nálægt upphafi og lok bylgjulagabreytinga.

Sveifluprófunaraðferð

Sveiflusjár leyfa beina sjónræningu á umskiptahraða magnarans við hraðar útspennubreytingar.

Meðan á prófun stendur, beitir aðgerðaframleiðandinn hröðu spennuþrepi, sveiflusjáin fangar úttaksbylgjulögunina og halla bylgjuformsins er mæld við hækkandi eða lækkandi brúnir til að ákvarða slew hraða magnarans.

Ytri aðstæður geta haft mikil áhrif á mældan hraða.

Mikilvægir þættir eru m.a rafrýmd hleðsla, PCB snefillengd, rýmd rannsakanda, jarðtengingargæði, og endurgjöf stöðugleika, sem allt getur haft mikil áhrif á mældan slew-rate frammistöðu og nákvæmni bylgjuformsins.

Lélegt PCB skipulag gæti kynnt hringir, sveiflu, yfirskota, og brún röskun, sem allt getur dregið úr áhrifaríkri slew-rate frammistöðu jafnvel þegar op-magnarinn sjálfur er nógu hraður.

Hvernig Op-Amp hönnun hefur áhrif á slew hraða

Nokkrir innri og ytri þættir ákvarða afköst á hraða.

Jöfnunarþéttar

Innri jöfnunarþéttar bæta stöðugleika en draga úr hraða vegna þess að stærri þéttar þurfa lengri hleðslutíma.

Innri hlutdrægni núverandi

Hærri innri straumur hleður þétta hraðar og eykur hraða.Hins vegar eykur þetta einnig orkunotkun, hitamyndun og hringrásarhljóð, sérstaklega í hliðstæðum hringrásum með hraðsvörun.

Inntak Stage Design

Smárauppbyggingin sem notuð er í inntaksþrepinu hefur áhrif á skiptihraða, tíðniviðbrögð og núverandi stýrigetu, á meðan nútíma CMOS og BiCMOS magnarar veita almennt hærri hraða og hraðari frammistöðu en eldri tvískauta hönnun.

Getu úttaksbílstjóra

Framleiðsluþrepið verður að veita nægan straum til að hlaða utanaðkomandi álag hratt.Mikið rafrýmd álag getur dregið úr skilvirkri afköstum í sláttuhraða.

Framboðsspenna

Hærri framboðsspenna bæta oft slaka afköst með því að leyfa stærri innri spennusveiflur.Lágspennu flytjanleg tæki setja venjulega hagkvæmni fram yfir mikla hraða.

PCB skipulag

Lélegt PCB skipulag getur dregið úr raunverulegum afköstum.

Algeng vandamál eru löng endurgjöf, rafrýmd sníkjudýra, léleg jarðtenging og hávaðatenging, sem allt getur dregið úr stöðugleika og dregið úr heildarafköstum.

Hraðsvörunarrásir þurfa vandlega PCB hönnun til að viðhalda stöðugleika og nákvæmni bylgjuforms.

Ávinningur, skipting og áhrif kerfisframmistöðu

Hærri straumhraði bætir frammistöðu í hröðum tímabundnum forritum, en þeir kynna einnig verkfræðilega málamiðlun.

Kostir hás hraða

Kostur	Hagnýtur ávinningur
Hraðari úttakssvörun	Betri tímabundin meðhöndlun
Minni röskun	Hreinari endurgerð bylgjuforma
Betri hljóðskýrleiki	Bætt tónlistaratriði
Hraðari ADC uppgjör	Betri viðskiptanákvæmni
Skarpari myndmerki	Bætt myndgæði
Betri RF árangur	Bætt merki heilleika

Ókostir við mjög háan slaghraða

Takmörkun	Skýring
Meiri orkunotkun	Hraðari hringrásir krefjast meira núverandi
Aukinn hávaði	Breið bandbreidd magnar óæskilegan merki
EMI vandamál	Hröð umskipti skapa truflun
Stöðugleikaáskoranir	Háhraða hringrásir sveiflast auðveldara
PCB næmi	Skipulag verður mikilvægara
Hærri kostnaður	Sérhæfðir magnarar kosta meira

Þetta er ástæðan fyrir því að slew rate er vandlega fínstillt í stað þess að velja einfaldlega hraðasta magnarann sem völ er á.

Nútíma forrit hraðvirkra magnara

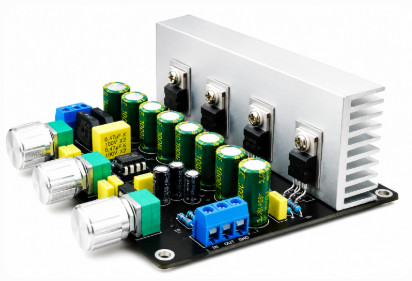

Mynd 5. Hljóðmagnara hringrás með háhraða hliðstæðum íhlutum

Slew rate er mikilvægt í mörgum nútíma hliðstæðum kerfum.

Hljóðmagnarar- Bæta skammvinn svörun og draga úr harmoniskri röskun.

Myndbandsvinnsla- Viðhalda skerpu brúna og skýrleika myndarinnar.

ADC og DAC kerfi- Bættu uppgjörstíma og viðskiptanákvæmni.

RF samskipti- Styðja hraða mótun og hátíðniaðgerð.

Sveiflusjár- Leyfðu nákvæmri mælingu á bylgjuformum sem breytast hratt.

Púls- og skiptirásir- Varðveittu lögun púls og nákvæmni tímasetningar.

Hljóðfæri og hljóðgervlar- Búðu til slétt spennuskipti á milli athugasemda og stjórnmerkja.

Val á kjörgengi í Op-Amps

Að velja rétta hraða fer eftir þáttum eins og merki tíðni, útgangsspennu amplitude, kröfur um nákvæmni, valdtakmarkanir, og sérstakri umsóknartegund.

Nauðsynlegur hraði eykst eftir því sem tíðni merkja og úttaksamplitude eykst, sérstaklega í hraðsvörun og hátíðniforritum.

Op-magnari er venjulega valinn með slew rate:

• 3× til 10× hærri en reiknað lágmarkskrafa

Þessi öryggismörk hjálpar til við að draga úr röskun, skammvinnum villum og stöðugleikavandamálum á sama tíma og það bætir heildarbylgjulögun nákvæmni og áreiðanleika hringrásarinnar.

Dæmigerðar kröfur um dráttarhlutfall eftir umsókn

Umsókn	Dæmigert Slew hlutfall
Hitaskynjarar	0,05–0,5 V/μs
Almennar hliðrænar hringrásir	0,5–5 V/μs
Hljóðmagnarar	10–30 V/μs
Myndbandskerfi	100–1000+ V/μs
RF samskipti	1000+ V/μs
Háhraða ADC kerfi	50–500+ V/μs

Þessi svið hjálpa til við að meta hversu mikil afköst eru nauðsynleg fyrir mismunandi forrit og rekstraraðstæður.

Samanburður á algengum op-ampara

Op-Amp	Dæmigert Slew hlutfall	Besta Umsóknir
LM741	0,5 V/μs	Fræðslurásir
LM358	0,6 V/μs	Rafhlöðuknúin kerfi
TL072	13 V/μs	Hljóðmagnarar
OPA2134	20 V/μs	Faglegt hljóð
LM318	70 V/μs	Hraðsvörunar hliðrænar hringrásir
OPA835	560 V/μs	Breiðbandsvinnsla
ADA4898	1000 V/μs	Samskiptakerfi
OPA847	6000 V/μs	RF og myndbandskerfi

Þessi samanburður sýnir hvers vegna háhraða magnarar eru ákjósanlegir í hljóð-, RF-, myndbands- og nákvæmnisgagnabreytingarkerfum.

Er hærra slew hlutfall alltaf betra?

Mjög hátt gengishraði er mikilvægt í RF kerfi, vídeó rafeindatækni, háhraða tækjabúnað, og hraðar púlsrásir þar sem nákvæm endurgerð á hröðum merkjaskiptum hjálpar til við að viðhalda áreiðanlegri frammistöðu og merkjagæðum.

Hins vegar hægari forrit eins og hitaeftirlit, skynjara ástand, rafhlöðuknúin tæki, og iðnaðarstýringarkerfi þurfa venjulega ekki mjög hraðvirka magnara vegna þess að merkjaskipti eiga sér stað á mun minni hraða.

Í mörgum tilfellum getur óhóflega hátt dánartíðni aukist hávaða, EMI, orkunotkun, og í heildina flókið hringrás.Hin fullkomni magnari fer eftir jafnvægi hraða, stöðugleika, hávaða árangur, orkunýtni, og kostnaður byggt á sérstökum umsóknarkröfum.

Niðurstaða

Slew rate hefur bein áhrif á nákvæmni bylgjuformsins og merkjagæði í hliðstæðum hringrásum.Lágur straumhraði getur valdið röskun, hægari skammvinnsvörun og minni heildarafköstum kerfisins, á meðan ákaflega hár hraðahraði getur aukið hávaða, EMI, orkunotkun og flókið hringrás.Hin fullkomna op-magnara fer eftir jafnvægishraða, stöðugleika, nákvæmni, skilvirkni og kostnaði miðað við kröfur umsóknarinnar.Skilningur á slew-rate takmörkunum hjálpar til við að bæta magnaraval og heildarafköst hringrásarinnar.
