LM386 hljóðmagnari: Sameina skilvirkni og fjölhæfni
2024-11-28 4019

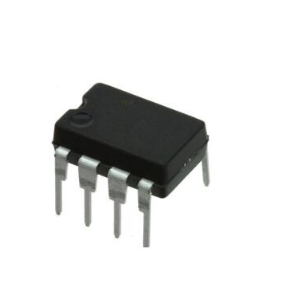

LM386 hljóðmagnari er samningur, orkunýtinn lausn fyrir flytjanlegan og lágmark hljóðverkefni.8-pinna hönnun og lágmarks ytri íhlutir gera það best fyrir hönnun og skjótan frumgerð.Uppgötvaðu hvernig LM386 getur bætt hljóðforritin þín.

Vörulisti

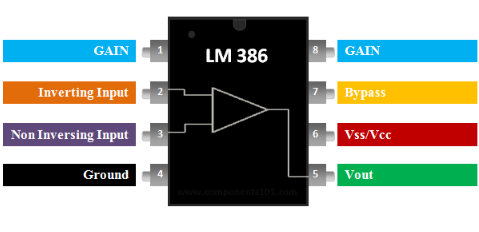

LM386 PIN -stillingar

Pinna númer	Pinnaheiti	Lýsing
1, 8	Græða	Notað til að stilla hagnaður IC með því að tengjast þétti
2	Snúningur Inntak (í-)	Hvolfi Pinna magnara er venjulega jarðtengdur
3	Ekki snúningur Inntak (í+)	The Pinna sem ekki er að snúa er með hljóðmerki
4	Jörð	Jörðin Pinna er tengdur við jörðu kerfisins
5	Vút	Veitir magnað hljóðútgang, tengt hátalara
6	VSS/VCC	Tengt við máttur
7	Hliðarbraut	Notað fyrir Að tengja aftengingarþétti

Kjarnaeiginleikar LM386 hljóðmagnarans

Færibreytur	Upplýsingar
Framboð Spenna	4-15V
Róandi Máttur	24mw @ 6V
Analog Inntaksspenna	0,4V (hámark)
Spenna Græða	20 til 200 (26db til 46db)
PSRR (Hlutfall aflgjafa)	50db
Ræðumaður Viðnám	4Ω
Laus Pakkar	8-pinna PDIP, Soic og vssop
Til viðbótar Upplýsingar	Meira Tæknilegar upplýsingar er að finna í LM386 gagnablaðinu

Skiptu um LM386 með öðrum samþættum hringrásum

• LM380

Aðrar hljóð magnara ICS

• LM4871

• Ad620

• IC6283

• JRC4558

Ákjósanleg forrit LM386

The LM386 er lágmark hljóðmagnarmagnari sem oft er notaður í samningur hljóðkerfa.Það starfar á skilvirkan hátt á lágmarksafli, sem gerir það best fyrir rafhlöðuknúin forrit, svo sem að nota 9V rafhlöðu.Með breytilegum álagi á bilinu 20 til 200 getur það auðveldlega knúið 8-ohm hátalara og boðið upp á valkosti fyrir rúmmál og öðlast stjórn.LM386 er pakkað í 8 pinna PDIP hönnun og þarfnast lágmarks ytri íhluta og tryggir vellíðan notkunar.Ef þig vantar hljóðmagnara fyrir flytjanleg forrit til að knýja 8-ohm hátalara, þá er LM386 frábært val.Hugleiddu öflugri kraftmagnarara fyrir stærri hátalara.

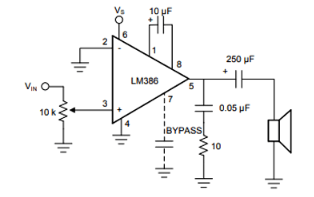

Byggja LM386 hljóðmagnara

LM386 starfar með örfáum þéttum og viðnámum.Hér að neðan er einföld og oft notuð hringrásarstillingu fyrir LM386.

LM386 er knúinn í gegn Pinna 6 (reglulega5V eða 9V), með pinna 4 tengdur við jörðu.Inverting inntakið (Pinna 2) er venjulega jarðtengt en inntakið sem ekki er snúið (Pinna 3) fær hljóðmerki, sem getur komið frá hljóðnemanum eða 3,5 mm hljóðstöng.10k mótspyrna í röð með hljóðmerkinu þjónar sem hljóðstyrk, þó að hægt sé að sleppa því fyrir hámarks rúmmál.

Gagnaðlögun er meðhöndluð í gegnum Pinnar 1 Og 8.Að skilja eftir þessa pinna sem ótengdu stillir sjálfgefinn hagnað við 26 dB en tengir 10 µF þétti á milli þeirra eykur hagnaðinn í 46 dB.Hægt er að bæta síuþétti 0,1 µF við pinna 7 til að lágmarka óæskilegan sveiflur.Magnaða merkið er afhent við pinna 5, sem er tengt við 8-ohm hátalara í gegnum þétti.Að auki er hægt að taka með valfrjálst RC net með 0,05 µF þétti og 10K viðnám til að auka stöðugleika.

Forrit LM386 hljóðmagnara

Hækkun AM/FM útvarpsmagns

Með því að nota LM386 í AM/FM útvarps magnara sýnir hreysti sína í því að auka styrkur hljóðmerkja, sérstaklega í sléttum, orkugreinum hönnun.Þessi IC magnar dauf merki án þess að fórna skýrleika og umbreyta hljóðrænum upplifunum í eitthvað skærara.Jafnvægisskipulag til að lágmarka hávaða truflun getur skilað ótrúlegum endurbótum á hljóðgæðum.

Færanleg tónlistarkerfi

Í færanlegum tónlistartæki býður LM386 upp á sannfærandi blöndu af léttleika og krafti.Geta þess til að virka best undir lágspennu gerir það að verkum að það hentar aðallega fyrir rafhlöðustýrðar græjur.Þú getur oft kannað ýmsar stillingar á þessum IC og aukið tilfinningalega ómun á farsímahljóðreynslu.

Low-Power hljóðforrit

Þar sem orkusparnaður tekur mið af sviðinu gegnir LM386 aðalhlutverkinu í að skila hágæða hljóði án stælra krafna.Þessi eiginleiki hefur sérstaka áfrýjun í nýjustu IoT tækjum þar sem löng líftími rafhlöðunnar eykur ánægju notenda.Aðlögun á hleðsluþol getur knúið áfram orkuverndaráætlanir áfram, lúmskur handverk sem hljóðverkfræðingar skara fram úr í, knúin áfram af nauðsyn skilvirkrar orkunotkunar og löngun til framúrskarandi heyrnarárangurs.

Wien Bridge sveiflur

Í tengslum við sveiflur í Wien Bridge nær sveigjanleiki LM386 langt umfram mögnun.Það hjálpar til við að búa til stöðugar sveiflur, grundvallaratriði fyrir nákvæma framleiðslu á hljóðtíðni.Þú getur nýtt þér þessa fjölhæfni til að búa til flóknar sveiflurásir sem endurspegla bæði áreiðanleika og styrkleika og sameina tæknilega yfirstétt með skapandi könnun á hljóðtíðni.

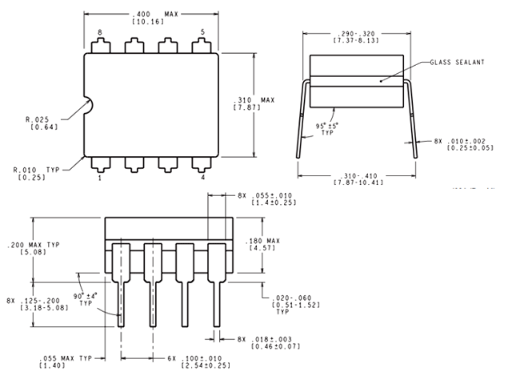

LM386 2D-líkan
