Skim400GD128D er öflug IGBT eining sem gerð er fyrir erfið iðnaðarstörf.Það er notað í hlutum eins og vélknúnum drifum, sólarhryggjum og UPS kerfum.Í þessari grein munum við skoða það sem gerir það að verkum að það virkar vel, þar sem það er hægt að nota og hvernig það er borið saman við svipaða hluta - svo þú getur ákveðið hvort það sé rétti kosturinn fyrir magnpantanir þínar.

Vörulisti

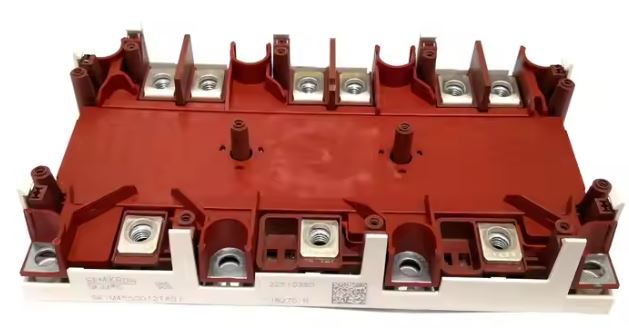

SKIM400GD128D Lýsing

The SKIM400GD128D er afkastamikil IGBT eining frá Semikron, verkfræði fyrir krefjandi iðnaðarforrit.Hannað með 1200V safnara-emitter spennu og öflugri 340A safnstraumsmat og notar háþróaða trench IGBT tækni sem er parað með frjálsum díóða til að tryggja skilvirka aflrofa með lágmarks tapi.Samningur Semitrans® Skim pakkinn er með pressu-tengilið, útrýmir þörfinni fyrir lóða og eflir áreiðanleika í mikilli innrásarumhverfi.

Með innbyggðum NTC hitamistor fyrir hitastigseftirlit og 4kV RMS einangrunarspennu skilar einingin öruggri, stöðugri notkun jafnvel undir miklum álagi.Tilvalið til notkunar í vélknúnum drifum, sólarhryggjum, UPS kerfum, suðubúnaði og aflgjafa, það býður upp á framúrskarandi hitastjórnun og langan rekstrarlíf.Settu magnpantanir þínar núna til að tryggja frammistöðu í efsta sæti og langtíma framboð fyrir rafrænu rafrænu kerfin þín.

Skim400GD128D eiginleikar

• Einsleitt kísil - Notar samræmda sílikon fyrir stöðugan og áreiðanlegan árangur.

• Mjúk kýla í gegnum (SPT) tækni - Dregur úr rafmagnstapi og tryggir sléttan skiptingu.

• Jákvætt hitastig v_Cesat - Spenna eykst með hita og hjálpar til við að deila straumi jafnt í samhliða uppsetningum.

• Mikill styrkur skammhlaups - Getur örugglega séð um skammhlaup allt að 6 × eðlilegan straum hans.

• Al₂o₃ DCB keramikplata - Keramik og koparplata bætir kælingu og einangrun.

• Þrýstingssamskiptatækni - Flutningur hitar á skilvirkan hátt án lóða og eykur áreiðanleika.

• Vor tengiliður fyrir PCB - Gerir það auðvelt að tengja bílstjórasvæðið við að stjórna pinna.

• Innbyggður hitastigskynjari - Fylgist með hita til að verja eininguna gegn ofhitnun.

Skim400GD128D hringrás skýringarmynd

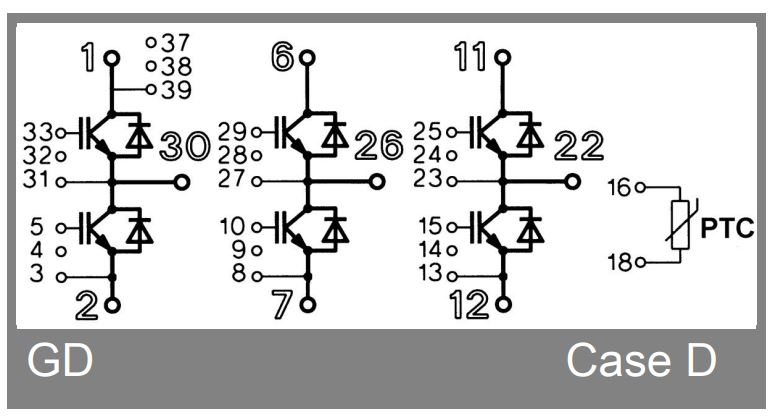

Skim400GD128D er þriggja fasa IGBT eining sem er hannað með þremur hálfri brúðarstillingum, sem hver um sig samanstendur af tveimur IGBT rofa og viðkomandi fríhjólum.Þessar hálfbrýr eru notaðar í mótordrifum, inverters og rafstýringarkerfi.Hver rofi er með sitt eigið hlið, safnari og senditengingar merktar með PIN -tölum, sem gera það auðveldara að samþætta í ytri hringrás.

Skipulagið sýnir að hlið (pinnar 1, 2, 6, 7, 11, 12) stjórna rofanum, en safnaðarnir (pinnar 30, 26, 22) og sendendur (aðrir tengdir pinnar) meðhöndla aflflæði.Hægra megin er PTC (jákvæður hitastigstuðull) hitameðferð, tengdur í gegnum pinna 16 og 18. Þessi innbyggða skynjari hjálpar til við að fylgjast með hitastigi einingarinnar og verndar hann fyrir ofhitnun.

SKIM400GD128D Hámarkseinkunn

Skim400GD128D árangursferlar

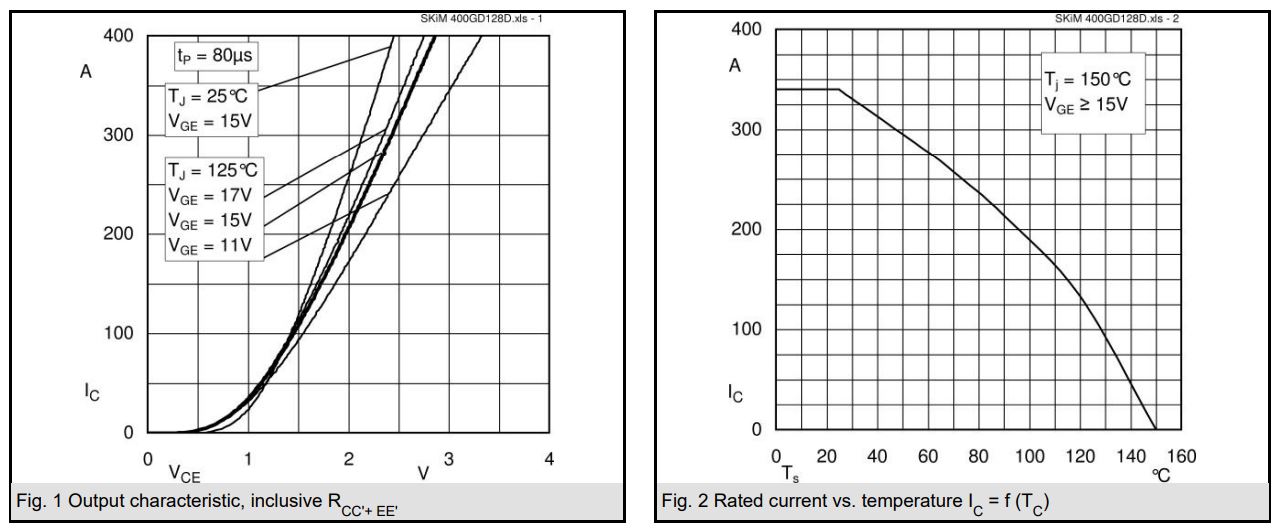

Árangursferlar SKIM400GD128D IGBT einingarinnar sýna rafhegðun sína við mismunandi aðstæður.In Mynd 1, framleiðsla einkennandi ferlar sýna tengsl milli safnstraums (I_C.) og safnari-emitter spenna (V_CE) Við mismunandi hliðarspennu (V_GE) og hitastig mótunar (T_J.) .Við lægri hitastig 25 ° C og V_GE Af 15V sýnir IGBT brattari hækkun, sem gefur til kynna lægri spennu í ríki og betri leiðni.Þegar hitastig eykst í 125 ° C og V_GE breytilegur frá 11V til 17V, ferlarnir breytast, sem sýna að hærri hliðspenna eykur leiðni jafnvel við hækkað hitastig.Þetta hjálpar okkur að hámarka hliðarakstur og kælingu fyrir skilvirka skiptingu.

Mynd 2 sýnir hvernig metinn straumur (I_C.) lækkar sem hitastig málsins (T_C.) hækkar, með föstum mótum hitastigi 150 ° C og V_GE ≥ 15V.Núverandi afkastageta er nálægt 350A upp í um það bil 25 ° C en lækkar umfram það og nær núll við um það bil 150 ° C.Þetta línurit leggur áherslu á mikilvægi hitastjórnunar í miklum krafti forritum til að viðhalda afköstum og áreiðanleika.

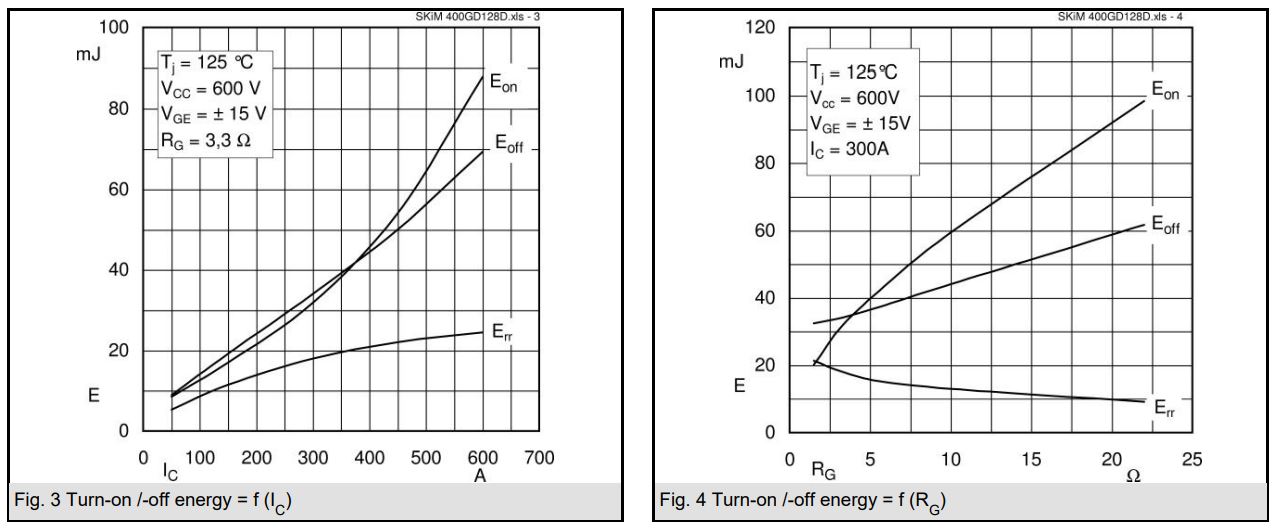

Frammistöðuferlar Skim400GD128D í Mynd 3 Sýndu hvernig orkan (E_Á), slökkt á orku (E_aff), og öfug bata orka (E_RR) breytilegur með safnstraum (I_C.) við mótum hitastigs 125 ° C.Þegar straumurinn eykst, báðir E_Á Og E_Off hækkun, sem gefur til kynna að hærri skiptistraumar krefjist meiri orku. E_RR eykst einnig, en með hægari hraða.Þessi þróun er nauðsynleg til að meta tap á skiptingu og heildarvirkni í miklum straumum, þegar hitauppstreymi er áhyggjuefni.

In Mynd 4, sömu orkuhlutir eru samsærðir gegn hliðarþol (R_G) við stöðugan safnstraum 300A.Eins Rg eykst, E_Á rís stöðugt á meðan E_Off minnkar lítillega og E_RR sýnir væga þróun.Þessi hegðun leggur áherslu á skiptingu milli skiptishraða og orkutaps: Að auka hliðarþol getur dregið úr orkuorku, en á kostnað hærri orku.Rétt úrval af R_G hjálpar til við að koma á jafnvægi og rafsegulþéttni.

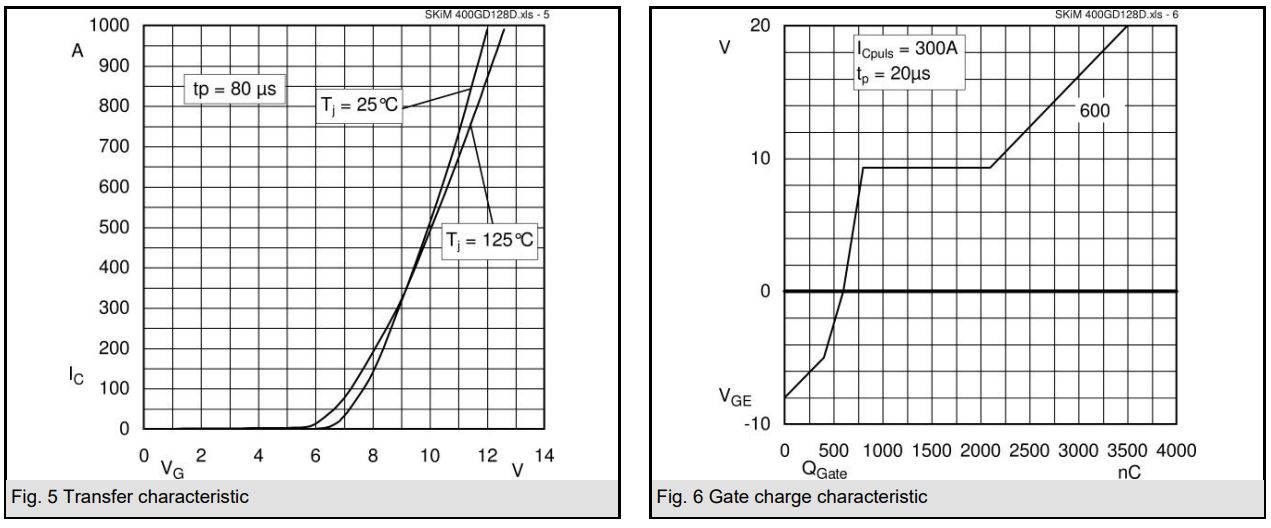

In Mynd 5, Flutningseinkenni Skim400GD128D sýnir sambandið milli hliðarspennu (V_G) og safnara straumur (I_C.) við tvö mismunandi mótum hitastigs.Eins V_G eykst, I_C. Hækkar hratt eftir þröskuld og sýnir sterka stjórn hliðsins á tækinu.Við hærri hitastig (T_J. = 125 ° C), ferillinn færist lítillega, sem þýðir að tækið leiðir minni straum við sömu hliðspennu vegna minni hreyfanleika flutningsaðila.Þetta línurit hjálpar okkur að skilja hegðun hliðarstjórnunar við mismunandi hitauppstreymi.

Mynd 6 sýnir hliðarhleðslueinkenni, samsæri hliðarspennu (V_GE) Gegn heildar hliðarhleðslu (Sp_Hliðið) Meðan á skiptisviðburði var 300A.Ferillinn leiðir í ljós hversu mikið hleðsla þarf til að keyra IGBT um mismunandi rekstrarsvæði.Flata svæðin gefa til kynna Miller hásléttuna, hvar V_GE er stöðugt meðan safnspenna lækkar.Þessar upplýsingar eru til að stærð hlið ökumanna og hámarka skiptishraða, sérstaklega í rafeindatækni sem hratt rofnar.

Skim400GD128D val

Samanburður á milli SKIM400GD128D og FF400R12KE4

SKIM400GD128D Kostir og gallar

Kostir SKIM400GD128D

• Handar miklum straumi - Styður allt að 340a, frábært til mikillar iðnaðarnotkunar.

• Virkar með 1200V kerfi - Hentar fyrir miðlungs til háspennu uppsetningar eins og inverters og mótordrif.

• Lóðlausar pressapinna- Auðvelt að setja upp, áreiðanlegri undir streitu.

• Samningur hönnun - Sparar pláss og dreifir hita á skilvirkari hátt.

• Innbyggður hitastigskynjari - Hitakort hjálpar til við að koma í veg fyrir skemmdir.

• Sterk rafmagns einangrun (4kV) - Öruggari og áreiðanlegri í einangruðum hringrásum.

• Titringsþolinn - Virkar vel í erfiðu, farsímaumhverfi.

• Lítið aflstap þegar skipt er um - Hjálpaðu kerfum að keyra á skilvirkari hátt.

Ókostir SKIM400GD128D

• Hönnunarsértæk notkun - Aðallega smíðað fyrir 3 fasa fullar brúaruppsetningar, ekki mjög sveigjanlegar.

• Samhæfni ökumanna krafist - Virkar best með Semikron ökumönnum, sem passa kannski ekki við öll kerfi.

• Hærri kostnaður - Iðgjaldaaðgerðir koma á hærra verði.

• Þarf hitauppstreymi - Rétt hitaflutningur fer eftir vandaðri hitauppstreymi.

Skim400GD128D forrit

• AC inverter drif - Skim400GD128D stjórnar mótorhraða og stefnu á skilvirkan hátt.Það meðhöndlar mikinn kraft og hita vel, sem gerir það tilvalið fyrir iðnaðarvélakerfi.

• Órofin aflgjafa (UPS) - Þessi eining tryggir skjót skipti yfir í afritunarorku meðan á straumleysi stendur.Það verndar viðkvæm tæki og bætir skilvirkni UPS kerfisins.

Skim400GD128D umbúðir

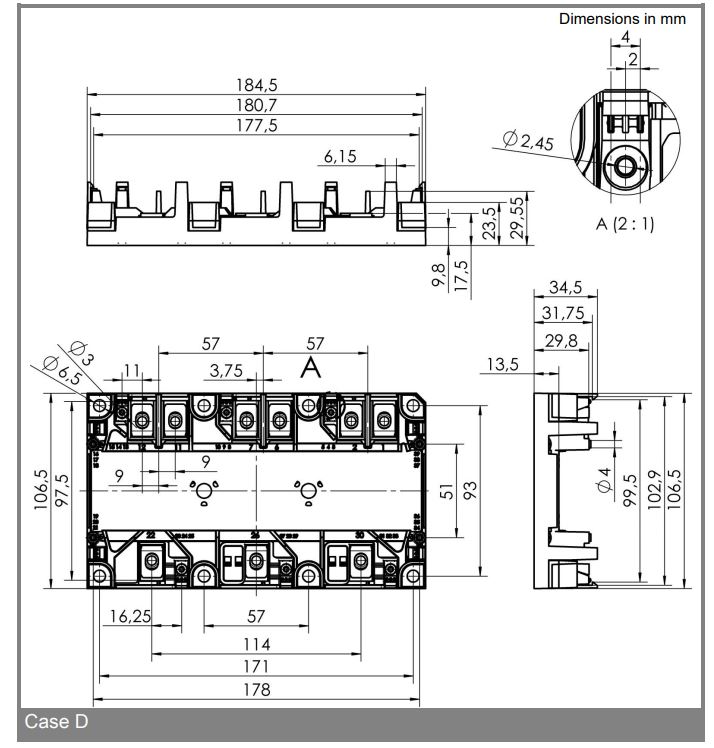

Skim400GD128D notar mál D pakka, hannaður fyrir samningur og skilvirka uppsetningu í raforkukerfum.Einingin mælist um það bil 184,5 mm að lengd, 106,5 mm á breidd og 34,5 mm á hæð, sem gerir það hentugt fyrir þétt skipulag þar sem krafist er plásssparnaðar.Grunnplötuna og festingarholurnar eru vandlega settar fyrir öruggt festingu og auðvelt hitauppstreymi við hitaskipa.

Uppsetning flugstöðvarinnar felur í sér jafnt dreifðar skrúfustöðu (57 mm í sundur), sem tryggir stöðugar rafmagnstengingar og auðvelda raflagnir.Teikningin sýnir einnig víddir hitaklefa með grópum og laga göt fyrir bestu hitauppstreymi.Með ítarlegri vélrænni útlínur er einingin hönnuð fyrir beina samþættingu í iðnaðar inverters, UPS og mótordrifum, jafnvægi á stærð, styrk og kælingu skilvirkni.

SKIM400GD128D framleiðandi

Semikron er þýskt fyrirtæki og einn af fremstu framleiðendum heimsins á Power Semiconductor íhlutum, sérstaklega IGBT einingum, díóða/thyristor einingum og raforkusamstæðum.

Niðurstaða

Skim400GD128D er sterkur, áreiðanlegur og gerður til mikillar notkunar.Það meðhöndlar mikinn kraft, virkar á öruggan hátt og passar vel í þéttum rýmum.Þó að það þurfi vandlega uppsetningu er það snjall val fyrir stór iðnaðarverkefni.Pantaðu í lausu núna til að halda kerfunum þínum í gangi sterk og skilvirk.
