Double Pole Double Throw (DPDT) rofi er fyrirferðarlítill en samt öflugur íhlutur sem getur stjórnað tveimur hringrásum eða snúið við straumflæði með einni aðgerð.Það er almennt notað í sjálfvirkni, vélfærafræði, raforkukerfum og rafeindatækni vegna sveigjanleika þess og áreiðanleika.Þessi handbók leiðir þig skref fyrir skref í gegnum hvernig DPDT rofi virkar, hvar hann er notaður, hvernig á að tengja hann og hvernig á að halda honum öruggum og áreiðanlegum.

Vörulisti

Vinnureglur DPDT rofa

DPDT rofi er í grundvallaratriðum tveir Eins stöng tvöfalt kast (SPDT) rofar í einum líkama.Það hefur sex skautanna tvö algeng inntak og fjögur úttak.Þegar rofanum er snúið við breytast báðir skautarnir saman og tengja hvert inntak við annan af tveimur útgangum.

• Stjórna tveimur sjálfstæðum hringrásum.

• Snúið pólun til að breyta stefnu mótors.

• Skiptu á milli tveggja aflgjafa eða tækja.

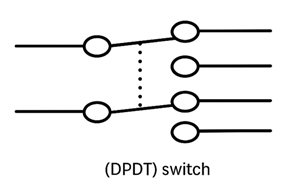

Mynd 2. Tákn hringrásar fyrir tvöfaldan stöng tvöfalt kast (DPDT) rofa

Skiptu um stillingar

• ON-ON: Tvær stöðugar stöður, sem hver tengir aðra hringrás.

• ON-OFF-ON: Inniheldur miðju OFF stöðu til að stöðva straumflæði áður en snúið er við.

Inni í DPDT Switch

Inni í DPDT rofa eru tveir eins skautar, hver með einum sameiginlegum (COM), venjulega opnum (NO) og venjulega lokuðum (NC) tengi.Þegar stýrisbúnaðurinn hreyfist skipta báðir pólarnir um stöðu á sama tíma.

Stýritæki: Stöngin, vippinn, rennibrautin eða þrýstihnappurinn sem notaður er til að stjórna rofanum.

Tengiliðir og gormar: Snertipunktar úr málmi sem opna eða loka hringrásum og gormabúnaður sem veitir áþreifanlega endurgjöf.

Húsnæði: Einangruð girðing sem heldur öllum íhlutum á öruggan hátt.

Hágæða gerðir nota silfurblendi eða gullhúðaðar tengiliði fyrir betri leiðni og líftíma.Lokað hús vernda gegn ryki og raka í krefjandi umhverfi.

Forrit DPDT Switch

Mótorstýring- Almennt notað til að snúa við stefnu DC mótora með því að skipta um pólun.Þetta er mikilvægt í vélfærafræði, rafknúnum ökutækjum og færiböndum.

Val á aflgjafa- Gerir kleift að skipta á milli tveggja aflgjafa, til dæmis, rafhlöðu á móti ytri millistykki sem tryggir ótruflaða notkun í vara- eða sólaruppsetningum.

Merkjaleiðing- Notað í hljóðkerfum, tækjabúnaði og prófunaruppsetningum til að beina einu merki til margra útganga eða inntaka.

Lýsing og sjálfvirkni- Stýrir mörgum ljósarásum eða stillingum í stjórnborðum, svo sem inni/úti lýsingu eða stillingum fyrir lága/háa birtu.

Skipa- og bifreiðakerfi- Endingargóðir, lokaðir DPDT rofar eru notaðir í báta, húsbíla og farartæki til að stjórna dælum, ljósum og aukakerfum þar sem þörf er á titringi eða rakaþoli.

Náms- og frumgerð verkefni- DPDT rofar eru almennt notaðir í frumgerðauppsetningum og tilraunarásum til að veita handvirka stjórn á mótorum, liða eða prófunarbúnaði meðan á þróunar- og prófunarstigum stendur.

Algengar DPDT Switch Designs

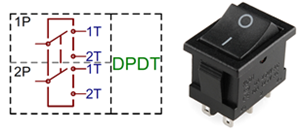

Mynd 3. Tvístöng tvöfalt kast (DPDT) skiptirofi

Skipta rofi: Stöngstýrður, áreiðanlegur og auðvelt að setja upp.

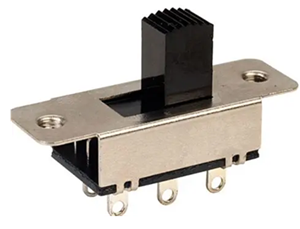

Mynd 4. Rennirofi fyrir tvöfalt stöng tvöfalt kast (DPDT).

Rennirofi: Fyrirferðarlítil hönnun sem hentar fyrir lágspennurásir.

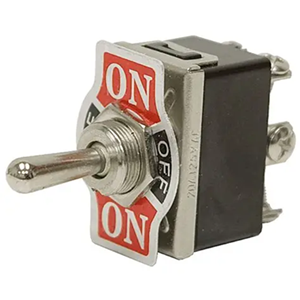

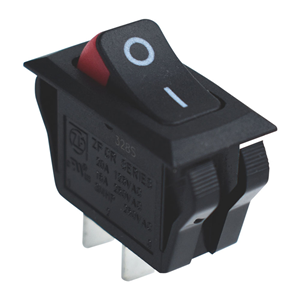

Mynd 5. Tvístöng tvöfaldur kasta (DPDT) veltri

Veltisrofi: Flatur stýribúnaður sem almennt er notaður í tæki og mælaborð.

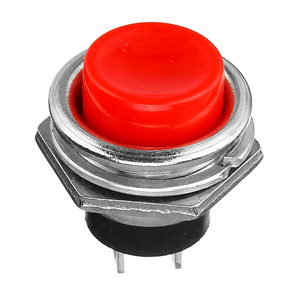

Mynd 6. Tvöföldur stöng tvöfalt kast (DPDT) þrýstihnappsrofi

Þrýstihnappur Rofi: Augnabliks- eða læsingarútgáfur fyrir prófunarplötur eða sjálfvirkar uppsetningar.

Tengja DPDT rofa til að snúa við DC mótor

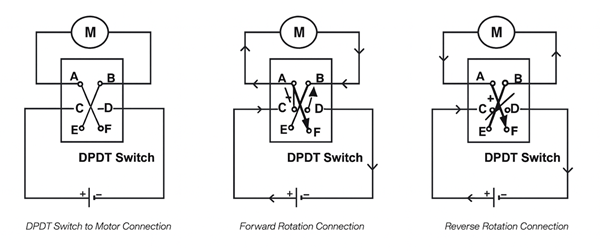

Mynd 7. Stýrðu snúningsstefnu DC mótors

Til að tengja DPDT rofa til að stjórna mótorstefnu skaltu fyrst auðkenna sex skautana: A og B eru fyrir mótorleiðslur, C og D eru fyrir aflgjafa, og E og F þjóna sem krosstengingar.Tengdu tengi E við D og tengi F til C með stuttum tengivírum.Tengdu síðan mótorinn með því að tengja snúru 1 við klemmu A og leiðslu 2 við klemmu B. Að lokum skaltu tengja aflgjafa með jákvæðu leiðslunni á klemmu C og neikvæðu leiðina við klemmu D.

Í notkun gerir ein rofastaða að mótor snúist áfram, en öfug staða snýr póluninni við, sem veldur því að mótorinn snýst í gagnstæða átt.Þegar rofinn er í miðju SLÖKKT stöðu, stöðvast mótorinn alveg.Staðfestu alltaf útsetningu flugstöðvarinnar og skiptingareinkunnir áður en raflögn er sett í lag til að tryggja örugga notkun.Fyrir stærri mótora er best að nota DPDT rofann til að stjórna gengi eða tengibúnaði frekar en að skipta um fullt álag beint.

Kostir og gallar við DPDT rofa

Kostir

• Stjórnar tveimur hringrásum samtímis

• Einföld og áhrifarík pólun

• Kemur í stað tveggja SPDT rofa

• Fáanlegt í mörgum útfærslum og verndarstigum

• Á viðráðanlegu verði og auðvelt að setja upp

Gallar

• Takmörkuð straumgeta

• Tengiliðir slitna með tímanum við tíða notkun

• Engin yfirálagsvörn innbyggð

• Verður að vera vandlega tengdur til að forðast stuttbuxur

• Hentar ekki sjálfvirkum eða háhraðaskiptum

Samanburður á DPDT við aðra rofa

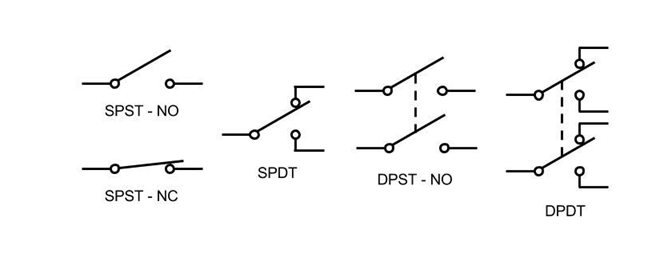

Mynd 8. Grunntegundir rafmagnstákna fyrir rofa

Skipta Tegund	Fullt Nafn	Númer af Pólverjum	Númer af Köstum	Lýsing	Algengt Notaðu
DPDT	Tvöfaldur Stöng tvöfalt kast	2	2	Virkar eins og tveir SPDT rofar tengdir saman;getur stjórnað tveimur aðskildum hringrásum og breyta tengingarleiðum sínum.	Mótor stefnustýring (fram/aftur), flókin skipting.
DPST — NEI	Tvöfaldur Stöng stakt kast – Venjulega opið	2	1	Starfar tvær hringrásir samtímis með einum rofa.Báðar hringrásirnar eru opnar þegar slökkt er á þeim.	Stjórnandi tvær sjálfstæðar línur í einu, t.d. tvöfaldar raflínur.
SPST - NEI	Einn stöng Einstaklingskast - Venjulega opið	1	1	Leyfir núverandi að flæða aðeins þegar kveikt er á honum.Hringrásin er opin þegar slökkt er á honum.	Einfalt ON/OFF stjórna, td ljósum eða aflrofa.
SPST – NC	Einn stöng Einstaklingskast - Venjulega lokað	1	1	Núverandi flæði þar til ýtt er á rofann eða slökkt er á honum.Hringrás er lokuð þegar hún er aðgerðalaus.	Öryggi læsingar, viðvörunarkerfi.
SPDT	Einn stöng Tvöfalt kast	1	2	Tengir einn inntak á einn af tveimur útgangum.Notað til að breyta hringrásarleið.	Valur rofar, gengisstýring.

Hvernig á að velja réttan DPDT rofa?

1. Spennu og núverandi einkunn: Veldu einn hærri en þarfir hringrásarinnar þinnar.

2.  Tegund tengiliða: Notaðu brot-fyrir-gerð til öryggis.

3.  Stíll stýrisbúnaðar: Passaðu við stýrihönnunarrofann, vippinn, rennibrautina eða þrýstihnappinn.

4.  Uppsetningargerð: Pallborðsfesting fyrir ytri stýringar, PCB festing fyrir þétt kerfi.

5. Tengdar: Lóða, skrúfa eða hraðtengja byggt á uppsetningu.

6. Umhverfi: IP-flokkuð eða innsigluð gerðir fyrir erfiða notkun eða utandyra.

7. Vottun: Leitaðu að UL, CE eða CSA samþykki.

8. Ending: Athugaðu vélræna og rafmagns hringrás einkunnir.

Örugg meðhöndlun DPDT rofa

Fyrir uppsetningu

Athugaðu einkunnir: Gakktu úr skugga um að spenna og straumstig rofans fari yfir kröfur hringrásarinnar.

Skoðaðu með tilliti til skemmda: Forðastu að nota rofa með sprungnu húsi eða bognum skautum.

Aftengdu rafmagn: Slökktu alltaf á rafmagni áður en þú setur raflögn eða breytir tengingum.

Meðan á aðgerð stendur

Forðastu ofhleðslu: Aldrei fara yfir nafnstrauminn;það veldur ofhitnun og snertisliti.

Koma í veg fyrir ljósboga: Notaðu gerðir af broti áður en gerðar eru til að forðast skammhlaup meðan á skiptingu stendur.

Verndaðu með öryggi: Láttu öryggi eða aflrofa fylgja með til að verjast ofhleðslu.

Í umhverfinu

Haldið þurru: Raki veldur tæringu og skammhlaupi.Notaðu lokaða rofa við sjó eða utandyra.

Örugg uppsetning: Lausir rofar geta leitt til hléum notkunar eða þreytu í vír.

Regluleg skoðun: Athugaðu skauta og tengingar reglulega með tilliti til þéttleika og oxunar.

Viðhald og bilanaleit

Vandamál	Líklega Orsök	Laga
Rofi virkar ekki	Röng raflögn eða innri bilun	Athugaðu tengingar aftur eða skiptu út skipta
Mótor gengur aðeins á einn veg	Einn stöng skiptir ekki	Prófaðu með multimeter
Neistar eða hiti	Ofhleðsla eða slitnir tengiliðir	Notaðu gengi eða rofa með hærri einkunn
Stöðug virkni	Lausir vírar eða oxun	Hreinsið og herðið
Stíf hreyfing	Óhreinindi eða vélrænt slit	Hreinsaðu stýrisbúnaðinn eða skiptu um einingu

Niðurstaða

DPDT rofi gæti litið út fyrir að vera lítill, en hann þjónar mikilvægu hlutverki í rafstýringu.Það gerir ráð fyrir skilvirkri hringrásarskiptingu, stefnumótunarstýringu og sveigjanleika kerfisins.Þegar það er rétt uppsett, metið og viðhaldið veitir það margra ára örugga og áreiðanlega þjónustu, sem gerir það að vali í sjálfvirkni, krafti og DIY forritum.
