270 Ohm Resistors Guide - Einkenni, umbúðir, litakóðar, gerðir
2024-04-25 11467

Á sviði rafeindatækni eru nákvæmni og stjórnun í fyrirrúmi og viðnám gegna mikilvægu en oft gleymdum hlutverki við að leiðbeina flæði rafstraums.Meðal þessara nauðsynlegu íhluta er 270 Ohm viðnám metið fyrir fjölhæfni þess og áreiðanleika, sem gerir það að ákjósanlegu vali fyrir ýmis rafræn verkefni.Fyrir alla rafeindatækniáhugamenn eða fagmann sem vonast til að nýta þennan framúrskarandi viðnám að fullu, er það lykilatriði að ná góðum tökum á smáatriðum um litakóða kerfið.Þessi grein mun taka þig djúpt inn í heim 270 Ohm viðnámsins, afhjúpa merkingu litakóðunar sinnar, ræða einstaka frammistöðueinkenni þess og gera grein fyrir kostum þess í ýmsum forritum.

Vörulisti

1. Hvað er 270 ohm viðnám?

2. 270-Ohm viðnámseinkenni

3. 270-Ohm viðnám umbúðir

4. 270-Ohm viðnám litakóði

5. Umsóknir 270-Ohm viðnámsins

6. Mismunandi rafaflstegundir 270-ohm viðnám

1. Hvað er 270 ohm viðnám?

270-Ohm viðnámið er mikilvægur rafræn hluti, sérstaklega hannaður til að hindra straumstreymi innan hringrásar.Það nær þessu með því að veita viðnám 270 ohm, sem ákvarðar verulega viðnám gegn hleðslunni sem liggur í gegnum það.Þegar straumur rennur í gegnum hringrás sem inniheldur þennan viðnám, mótar hann í raun strauminn og tryggir að stjórnaður afl nái til síðari íhluta.

Viðnám er venjulega búið til úr efnum eins og kolefnisfilmu eða málmfilmu, valin fyrir nákvæmar mótspyrnueiginleikar þeirra.270-OHM afbrigðið fellur innan miðlungs viðnámssviðs, sem oft er notað í ýmsum rafrænum forritum þar sem það getur veitt nákvæmt viðnámsgildi sem þarf fyrir væntanlega rafræna virkni.

2. 270-Ohm viðnámseinkenni

Viðnámsgildi: Aðalatriðið í 270 Ohm viðnáminu er viðnámsgildi þess 270 ohm.Þessi viðnám hjálpar til við að stjórna magni straumsins sem liggur í gegnum og koma í veg fyrir óhóflegan straum sem gæti skaðað aðra hluti.Það er einnig notað til að skipta spennu innan hringrásarinnar, sem gerir kleift að ná nákvæmri stjórn á spennustigum sem gefnir eru til mismunandi hluta hringrásarinnar.

Umburðarlyndi: Viðnám styður umburðarlyndi, sem er að hve miklu leyti raunverulegt viðnám samsvarar tilgreindum 270 ohm.Algengar þolmat eru 5%, 1%og 0,5%.

Metinn kraftur: Metinn kraftur viðnámsins lýsir getu sinni til að dreifa hitanum sem myndast með straumnum sem hann ber, mældur í vött.Metinn kraftur 270-Ohm viðnámsins ákvarðar hámarksaflið sem hann ræður á öruggan hátt án þess að ofhitna eða halda uppi tjóni.

Líkamleg stærð: Stærð viðnámsins er breytileg eftir því hvaða hlutfall hans og smíði þess er, allt frá örsmáum yfirborðsfestingarviðnámum sem notuð eru í samningur rafeindatækja til stærri axial blýviðnáms fyrir festingu í gegnum holu.Líkamleg stærð 270 Ohm viðnámsins er valin út frá framboði á rými og uppsetningarkröfum.Minni viðnám er venjulega notað þar sem rými er takmarkað en auðveldara er að meðhöndla stærri viðnám og auka hitaleiðni.

Hitastigstuðull: Viðnámsgildi viðnáms breytist með hitastigi og hitastigstuðullinn tilgreinir breytingu á á hverri gráðu á Celsíus, sem hefur bein áhrif á stöðugleika og afköst viðnámsins.Íhuga verður hitastigstuðul 270-Ohm viðnámsins þegar hann vinnur í umhverfi með verulegum hitasveiflum.

Byggingarefni: 270-Ohm viðnám eru venjulega úr kolefnisfilmu eða málmfilmuefni, sem hafa einkenni stöðugleika, nákvæmni og endingu, sem tryggir áreiðanlega frammistöðu í ýmsum hringrásarforritum.

Samhæfni: 270 Ohm viðnám er samhæft við venjulega rafræna íhluti og auðveldar auðvelda samþættingu í hringrásarhönnun.Það er hægt að sameina það með öðrum mótspyrnum, þéttum, díóða og samþættum hringrásum til að ná tilætluðum hringrásarhegðun.

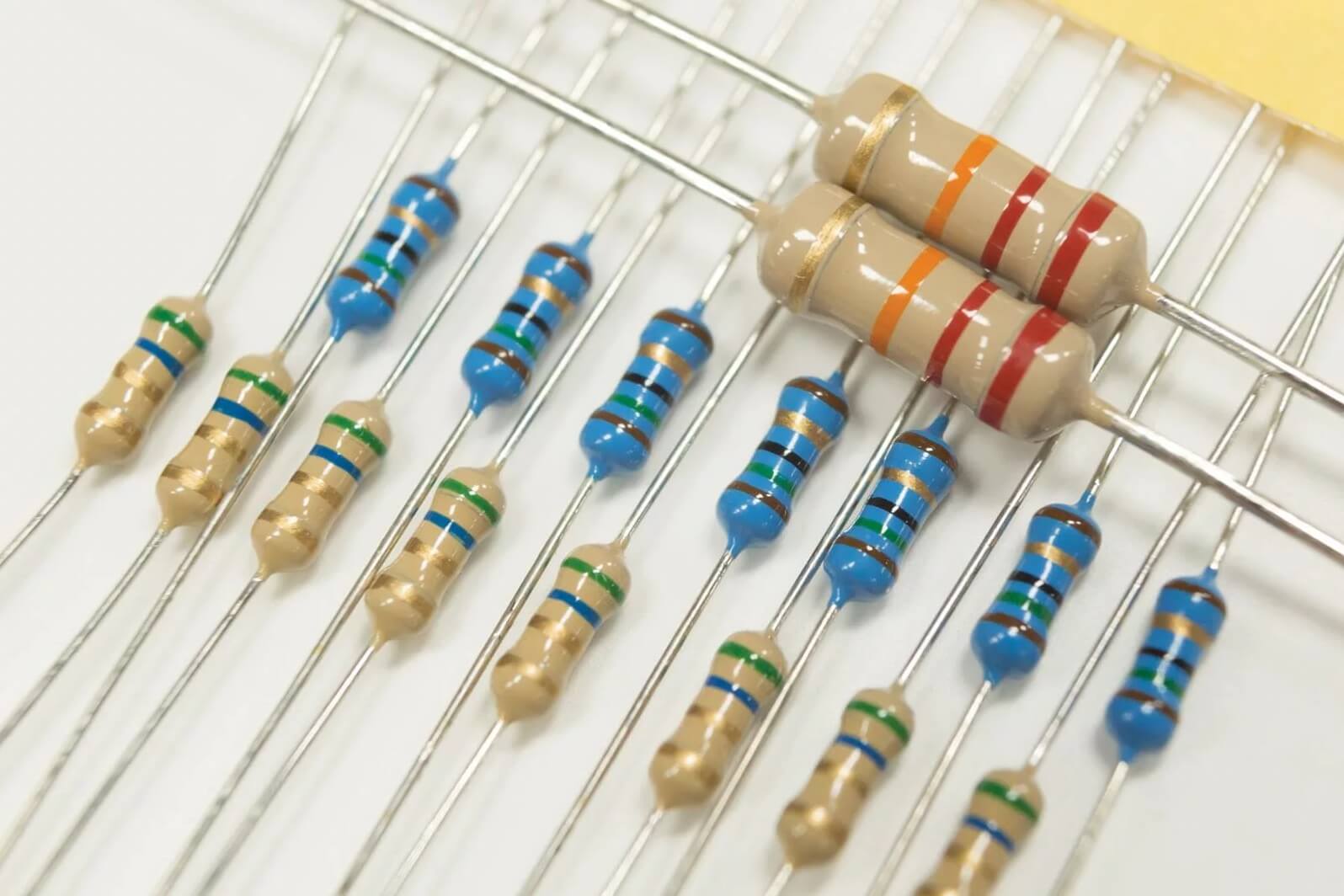

3. 270-Ohm viðnám umbúðir

270 Ohm viðnám er fáanlegt í mörgum umbúðum, sem hver býður upp á mismunandi stærðir og festingarmöguleika til að koma til móts við ýmsar hönnun á hringrás og samsetningarferlum.Hér eru nokkrar algengar umbúðategundir:

Pakkategund	lýsandi
Axial blýþol	Þessir viðnám eru með sívalur líkama með Vír sem ná frá báðum endum, tilvalin fyrir hefðbundna festingu í gegnum holu.
Yfirborðsfestingartæki (SMD) viðnám	SMD viðnám eru litlir rétthyrndir pakkar með málmpúða á botninum sem er hannaður fyrir beina lóða til yfirborðsfestingar Tækni (SMT) stjórnir.
Flísviðnám	Flísviðnám eru svipuð SMD viðnám í rétthyrndum pakka, en eru hannaðir fyrir PCB með mikla þéttleika Forrit til að hámarka rými og afköst.
Í gegnum holuþol	Svipað og axial blýþol, en með þykkari leiðir fyrir aukinn vélrænan styrk og til að gera þá hentugan fyrir Festing í gegnum holu.

Athugasemdir:

Þegar þú samþættir 270 Ohm viðnám í hringrásarhönnun skaltu velja viðeigandi umbúðategund byggða á eftirfarandi þáttum:

- PCB rými: Metið fyrirliggjandi rými á hringrásarborðinu til að ákvarða hvort samningur yfirborðsfestingarviðnáms eða stærri viðnám í gegnum holu hentar betur.
- Samsetningaraðferð: Hugleiddu hvort samsetningin er gerð handvirkt eða með sjálfvirku ferli.SMD og flísviðnám eru venjulega notuð við sjálfvirkan samsetningu en axial og í gegnum holutegundir henta betur fyrir handvirka lóða og frumgerð.
- Orkunotkun: Metið kröfur um orkunotkun hringrásarinnar.Hærri aflþol getur þurft stærri pakka til að takast á við aukna hitaleiðni.
- Vélræn sjónarmið: Hugleiddu hvaða vélrænan álag sem viðnám getur lent í í væntanlegu umhverfi tækisins.

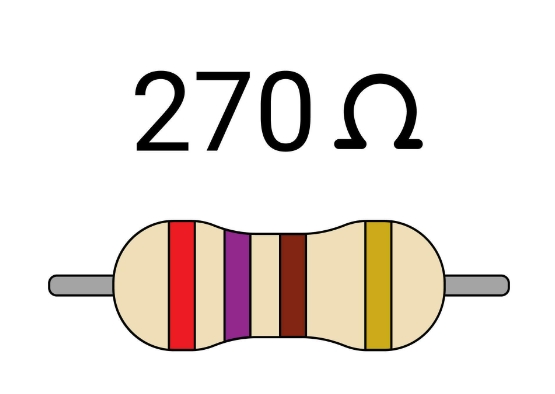

4. 270-Ohm viðnám litakóði

Litakóði 270-Ohm viðnám fylgir stöðluðu viðnám litakóðunarkerfi.Þetta kerfi notar litaðar hljómsveitir prentaðar á viðnámslíkamann til að tákna sérstakar tölur og margfaldara, sem saman ákvarða gildi viðnámsins.

Fyrir 270 ohm viðnám fylgja litakóða hljómsveitirnar venjulega þetta mynstur:

litur	Númer 1	Númer 2	margfaldari	eftirlátssamur
fyrsta tíðnisviðið	Rautt	fjólublátt	Brown	-
Önnur tíðnisvið	fjólublátt	blár	Svartur	-
Þriðja tíðni	Brown	Svartur	Rautt	-
fjórða tíðni	Gull	-	-	5%

Með því að nota litakóðana hér að ofan geturðu túlkað viðnámsgildi 270-ohm viðnám á eftirfarandi hátt:

Fyrsta hljómsveitin (rauð) táknar fyrsta mikilvæga tölustafinn, sem er 2.
Annar hringurinn (fjólublár) táknar seinni mikilvæga tölustafinn, sem er 7.
Þriðji hringurinn (brúnn) táknar margfaldarann, sem er × 10 Ω.
Fjórði hringurinn (gull) táknar umburðarlyndi, sem er ± 5%.
Með því að sameina þessi gildi fáum við 27 × 10 Ω, sem gefur okkur viðnám 270 ohm.

5. Umsóknir 270-Ohm viðnámsins

270-Ohm viðnám, vegna sérstaks viðnámsgildis, hefur orðið fjölhæfur hluti sem mikið er notaður í ýmsum rafrænum forritum.Hér er starf hennar í nokkrum lykilforritum:

LED hringrás: Í LED (ljósdíóða) hringrásum er 270-Ohm viðnámið áríðandi fyrir að takmarka strauminn við öruggt stig.Ljósdíóða eru viðkvæmir fyrir háum straumum, sem geta fljótt leitt til skemmda.Með því að setja 270 ohm viðnám í röð með LED er hægt að draga úr straumnum sem flæðir í gegnum LED í raun.Meðan á samsetningu stendur er viðnám sett á milli aflgjafa og LED og þannig stjórnað magn straumsins sem nær LED.

Analog og Digital Electronics: 270 Ohm viðnám er oft notað bæði í hliðstæðum og stafrænum hringrásum.Þeir þjóna sem íhlutir í spennuskiptum, uppbyggingu eða uppbyggingu viðnáms og viðnámsspennu.Þessir viðnám hjálpa til við að ná tilætluðum merkisstigum, veita nauðsynlega hlutdrægni og aðstoða við skilyrðingu merkja.

Skynjara tengi: Margir skynjarar, svo sem hitastig eða ljósskynjarar, þurfa sérstaka álagsviðnám til að fá nákvæma upplestur.270-Ohm viðnám er almennt notað sem álagsviðnám í þessum skynjaraviðmótrásum.Þetta tryggir að skynjararnir starfa við bestu rafmagnsaðstæður og koma þannig á stöðugleika skynjara og auka nákvæmni gagnaöflunar.

Hljóðforrit: Í hljóðrásum eru 270-Ohm viðnám notaðir til að passa viðnám til að hámarka aflflutning og draga úr endurspeglun merkja.Að auki eru þeir notaðir til að draga úr merkjum.

6. Mismunandi rafaflstegundir 270-ohm viðnám

6,1 270 Ohm 1/2 Watt Resistor

- Forskriftir: Þessi viðnám hefur viðnámsgildi 270 ohm og metinn kraftur 1/2 watt.Metið afl gefur til kynna hámarksafl sem viðnám getur neytt án ofhitnun.
- Hagnýt notkun: Venjulega eru 1/2-watta viðnám hentug fyrir lægri orkuforrit.Þeir geta séð um allt að 0,5 vött af krafti, sem gerir þá tilvalið fyrir merkisskilyrðingarrásir eða rafeindabúnað með lágum krafti.
- Uppsetning: Þegar þessi mótspyrna er sett upp er mikilvægt að tryggja að það þoli ekki aðstæður umfram 0,5 watta getu þess, þar sem það gæti leitt til ofhitunar og hugsanlegrar bilunar.Samningur hennar rúmar venjulega litlu, takmarkuðu rýmin innan rafrænna íhluta.

6,2 270 Ohm 5 Watt Resistor

- Forskriftir: Þessi mótspyrna hefur einnig viðnámsgildi 270 ohm en með hærri hlutfall af 5 vött.
-Hagnýt notkun: 5-watta einkunn bendir til þess að þessi viðnám geti sinnt meiri krafti miðað við 1/2-watt líkanið.Þessi eiginleiki gerir það hentugt fyrir forrit sem fela í sér meiri orkunotkun, svo sem aflgjafa, hreyfilastýringarrásir eða hljóðmagnara með háum krafti.
- Uppsetning: Þegar þetta mótspyrna er samþætt í hringrás, er lykilatriði í huga að nægilegt bil og mögulega hitaleiðni til að stjórna hærri hitaafköstum.Þessi viðnám hefur venjulega stærri líkamlega stærð til að koma til móts við betri hitaleiðni.

6,3 270 Ohm 2 Watt Resistor

- Forskriftir: Eins og fyrri dæmin hefur þessi viðnám viðnámsgildi 270 ohm, en með metinn af 2 vött.
-Hagnýt notkun: Þessi miðlungs-metinn kraftur gerir viðnáminu kleift að takast á við allt að 2 vött af krafti án þess að ofhitna, sem gerir það gott val fyrir meðalhátt orkuforrit eins og hljóðbúnað, spennueftirlit eða iðnaðarstýringarkerfi.
- Uppsetning: Þessi tegund viðnáms lendir í jafnvægi milli aflmeðferðargetu og stærð, sem gerir það mikið notað í miðlungs mælikvarða rafrænum forritum.Það krefst venjulega endurgjalds fyrir hitastjórnun en minna en hærri 5-watta hliðstæða.

Algengar spurningar [FAQ]

1.Hvað er litakóðinn fyrir 2,7 ohm viðnám?

2,7 Ohm mótspyrna litakóði: rauður, fjólublátt, gullinn, gullinn.Viðnám: 2,7 ohm, aflstig: 0,25 Watt, áætlað hámarksstraumur: 304mA.

2.Hvað er notkun 270 ohm viðnám?

Hlutlaus tæki sem standast rafmagnsflæði.Þessi viðnám mun veita 270 ohm af mótstöðu hvar sem hún er sett og meðhöndlar 1/4 vött.Notaðu þessa lágsgildisviðnám fyrir spennuskipta og þar sem þú þarft að halda straumnum eins hátt og mögulegt er.

3. Hvernig reikna ég út afldreifingu 270 ohm viðnám í hringrás?

Til að reikna út afldreifingu viðnáms geturðu notað lög Ohm og formúlan p = i^2 * r, þar sem p táknar kraft, ég táknar straum og r táknar viðnám.Ef þú þekkir strauminn sem streymir um 270 ohm viðnám geturðu ferningur hann og margfaldað hann með viðnámsgildinu til að ákvarða afldreifingu í vöttum.
